KNX Systeme

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1712 DE, 1713 DSTE, 1723 NE für Raumthermostat-Einsatz Art.-Nr.: 1790 RTR Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen von Helligkeit und Farbtemperatur, Jalousien auf/ab, Wertgeber 1 Byte, 2 Byte, 3 Byte und 6 Byte, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen Regelung der Raumtemperatur Betrieb in leitungsgebundenen KNX-Anlagen über Medienkoppler (Art.-Nr.: MK 100 RF) Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie, für DALI, Raumtemperaturregelung oder mit Nebenstelle 3-Draht Produkteigenschaften Ansteuerung von Jalousien, Rollläden, Markisen, mit Jalousieeinsatz Schalten und Dimmen von Beleuchtung, mit Schalt- oder Dimmeinsatz Farbtemperatursteuerung von Beleuchtung, mit DALI Taststeuergerät TW Regelung der Raumtemperatur, mit Raumthermostat-Einsatz Bedienung mit Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster Tastsensor-Funktionen einstellbar: Schalten, Dimmen, Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle Bedienkonzept (Wippe oder Taste) für jede Bedienfläche einstellbar Tastenauswertung (Einflächenbedienung oder Zweiflächenbedienung) einstellbar Eine oder zwei Funktionen pro Bedienfläche Reglernebenstelle mit Betriebsmodusumschaltung, Zwangs-Betriebsartumschaltung, Präsenzfunktion und Sollwertverschiebung einstellbar Status-LED – wahlweise rot, grün, blau – pro Wippe einstellbar LED-Funktionen Orientierungslicht und Nachtabsenkung separat einstellbar Helligkeit der Status-LED einstellbar und im Betrieb umschaltbar Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen Interner Fühler zur Temperaturmessung, nur mit folgenden Einsätzen verwendbar: Art.-Nrn. 1701 SE, 1701 PSE, 1704 ESE, 1713 DSTE, 1731 JE, 1730 JE, 1790 RTR, 1723 NE Verbesserte Temperaturmessung durch Einbeziehung externer Temperaturwerte über Kommunikationsobjekt Inbetriebnahme mit ETS ab Version 5.7.5 KNX Data Secure kompatibel ab ETS 5.7.5 Updatefähig mit ETS Service-App Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich. KNX KNX Medium: RF1.R Sicherheit: X-Mode Inbetriebnahmemodus: S-Mode Funkfrequenz: 868,0 ... 868,6 MHz Sendeleistung: max. 20 mW Sendereichweite im Freifeld: typ. 100 m Empfängerkategorie: 2 Umgebungsbedingungen Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: max. 93 % (keine Betauung) Material: Aluminium eloxiert Maße (B x H): 67 x 67 mm

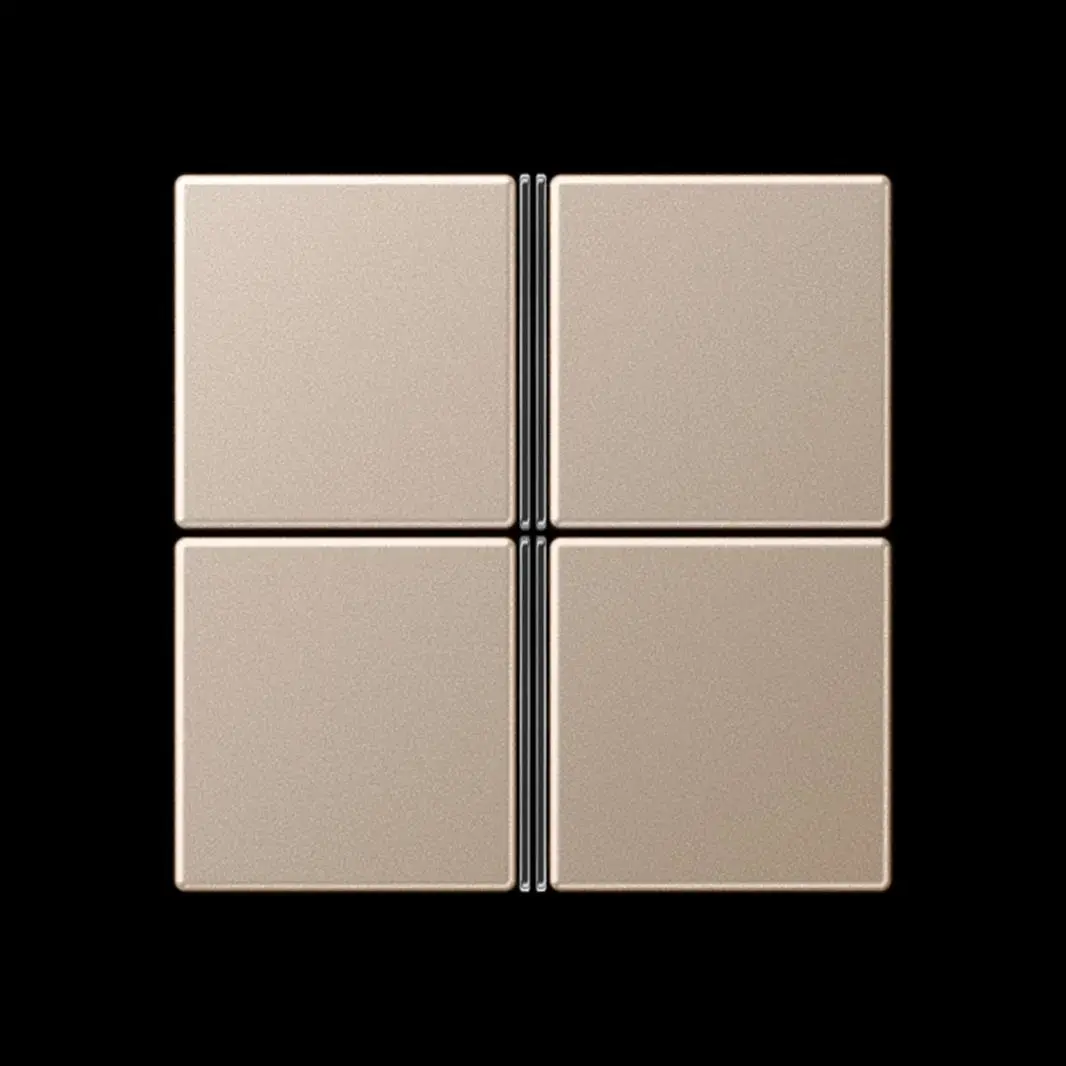

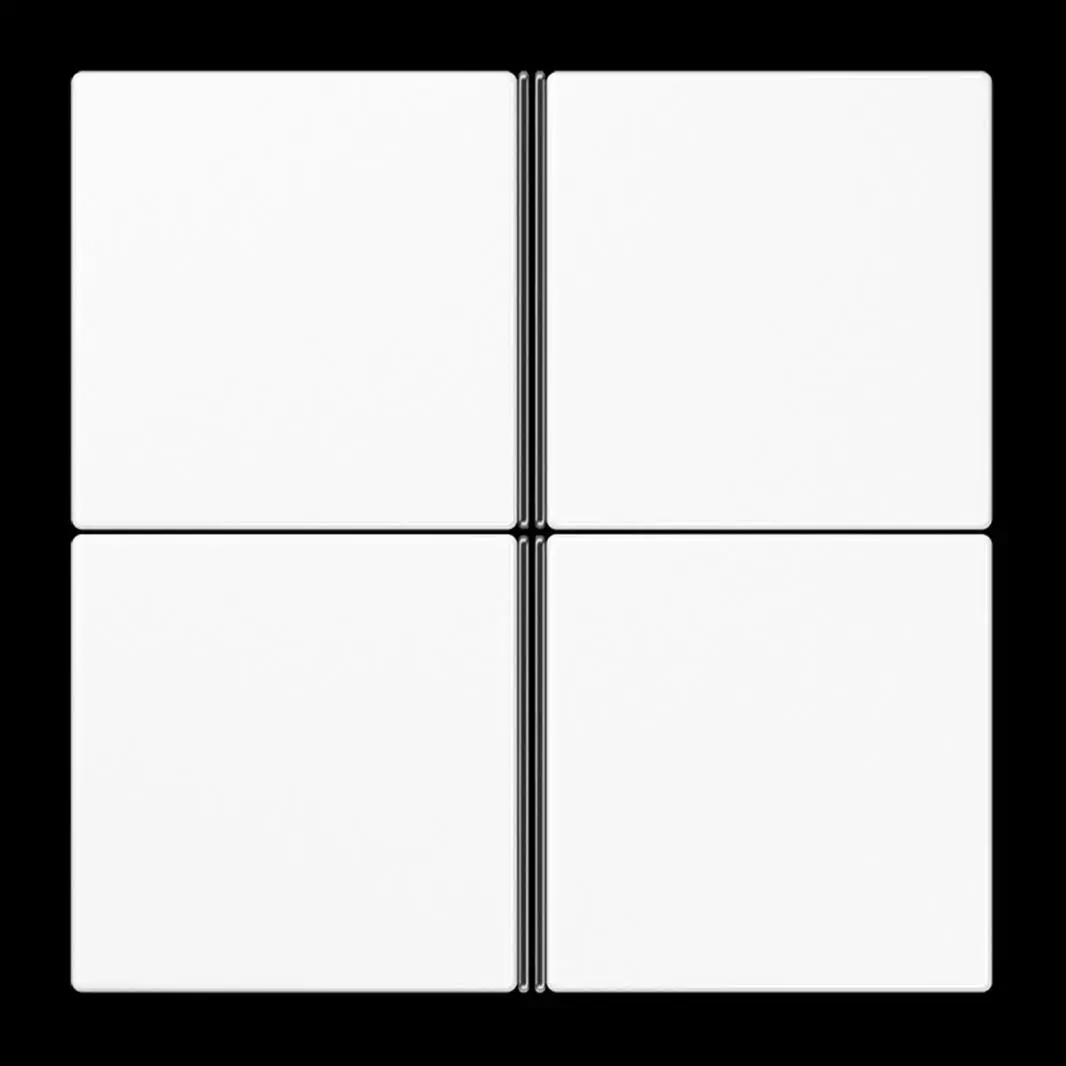

für Tastensatz 4fach, Art.-Nr.: .. 404 TSA .. in der Serie LS für Taste 4fach mit Symbolen, Art.-Nr.: .. 404 TSAP .. in der Serie LS erweiterbar mit einem Tastsensor-Erweiterungsmodul Art.-Nr.: 409.. TSEM ETS-Produktfamilie Taster Produkttyp Taster 4fach Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z.B. Licht ein/aus, Dimmen, Jalousien auf/ab, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen etc. Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften KNX Medium: TP 256 Tastsensor-Funktionen Schalten, Dimmen, Jalousiesteuerung, Wertgeber, Szenenaufruf etc. Messung der Raumtemperatur Temperaturmessung wahlweise mit geräteinternem Fühler und über Kommunikationsobjekt verbundenem externen Fühler Komplettierung mit Tastensatz Zwei rote Status-LEDs pro Taste Eine blaue Betriebs-LED als Orientierungslicht sowie zur Anzeige des Programmierzustands LED-Funktionen Alarmmeldung und Helligkeitsreduzierung separat einstellbar Integrierter Busankoppler Ein, zwei oder drei Funktionen pro Taste Tastenfunktion oder Wippenfunktion, vertikal oder horizontal Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen Anschluss für ein Tastsensor-Erweiterungsmodul 1-4fach KNX Data Secure kompatibel ab ETS 5.7.7 oder ab ETS 6.3.0 Updatefähig mit ETS Service-App

zum Aufklipsen auf F 40-Module 4fach Art.-Nr.: LS 4294 1ST, 4094 TSEM, 4074 RF TSM, 4248 TSM, 4008 TSM, FM 4004 M

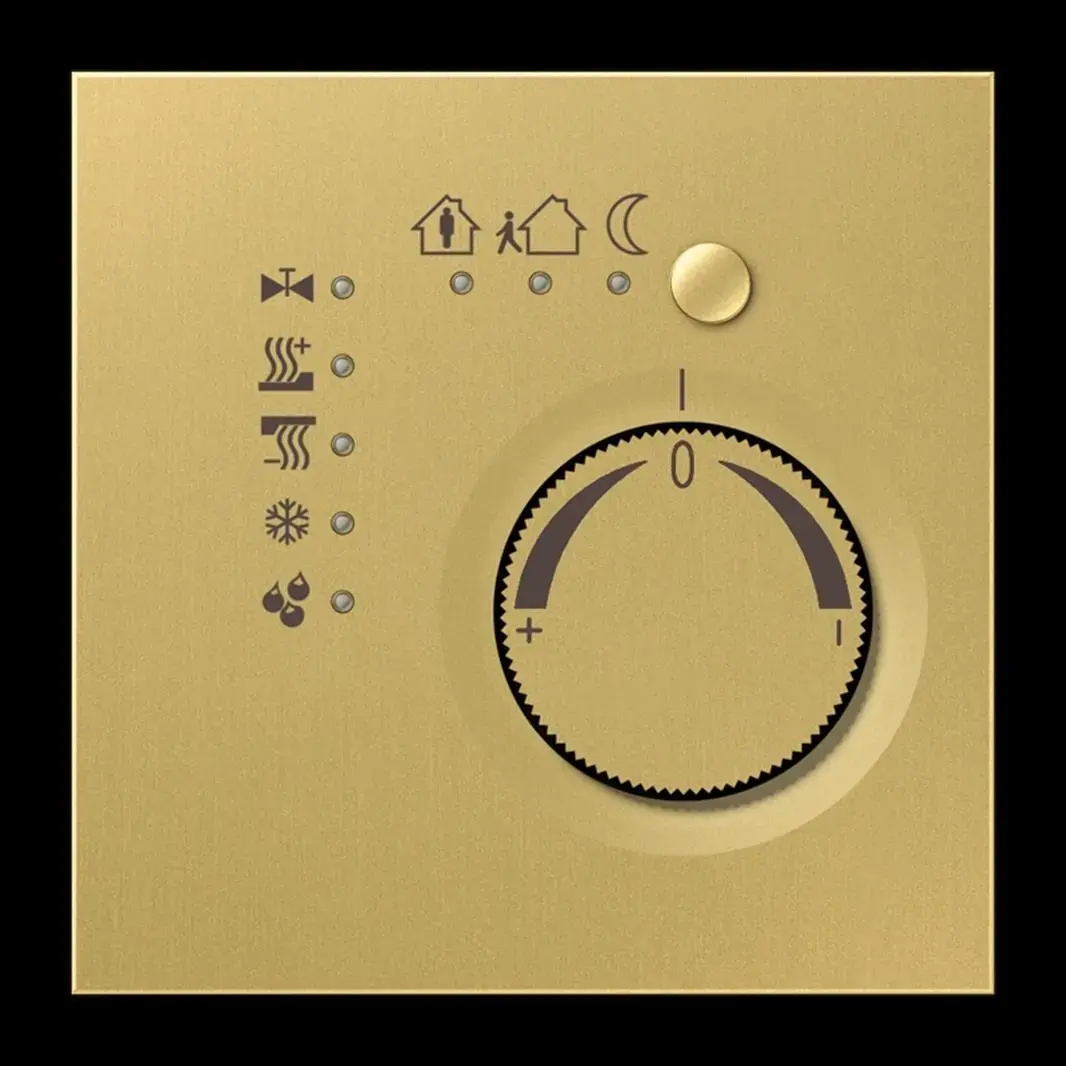

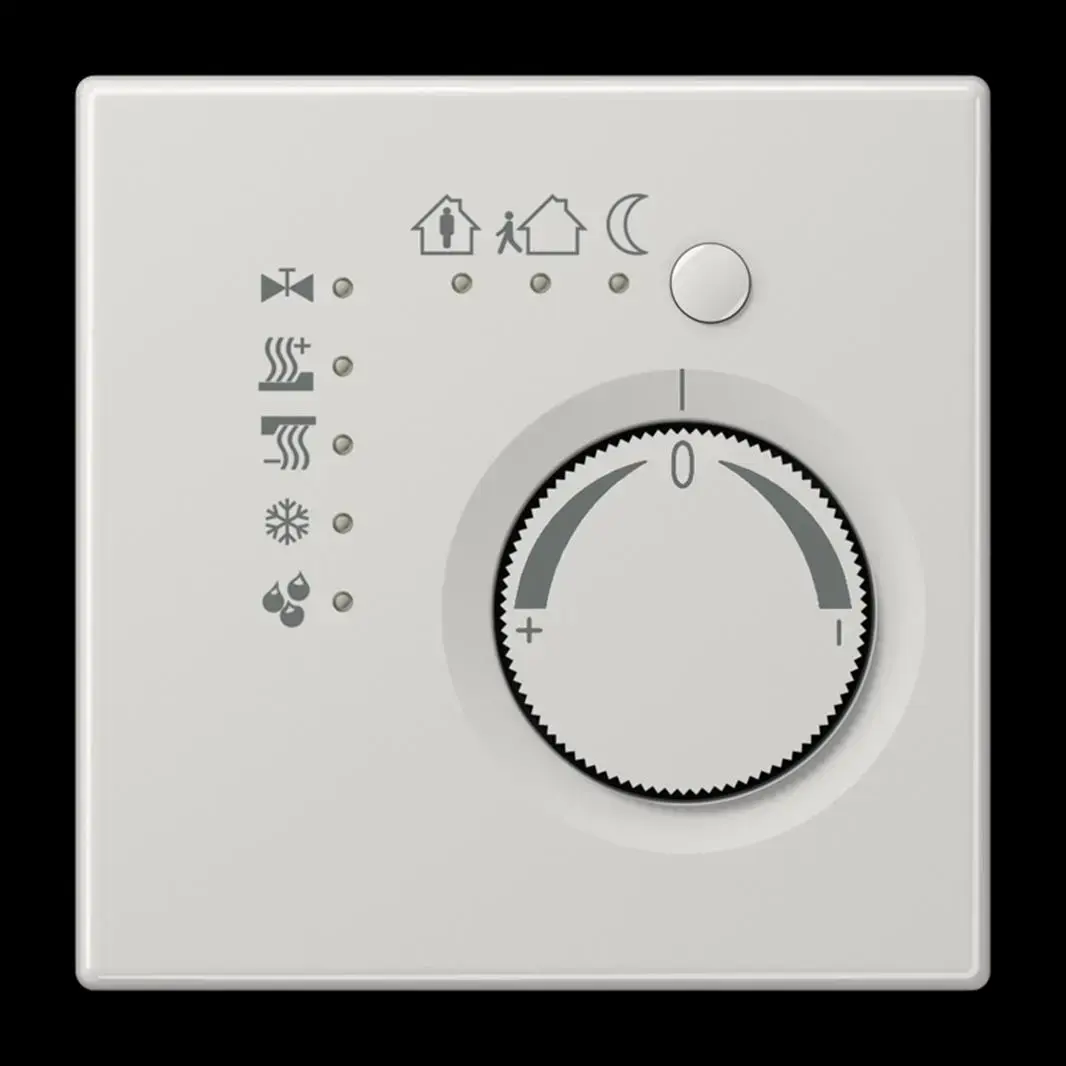

mit Stellrad zur Sollwertverstellung Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt. ETS-Produktfamilie Phys. Sensoren Produkttyp Temperatur Bestimmungsgemäßer Gebrauch Einzelraum-Temperaturregelung in KNX-Installationen Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Integrierter Busankoppler Messung der Raumtemperatur und Vergleich mit Soll-Temperatur Sollwert-Vorgabe durch Wahl der Betriebsart Betriebsarten Komfort, Standby, Nachtbetrieb, Frost-/Hitzeschutz Heiz- und Kühlbetrieb Heizen und Kühlen mit Grund- und Zusatzstufe Stellrad zur Sollwert-Korrektur Präsenz-Taste Status-LEDs KNX Medium: TP 256 Nennspannung KNX: DC 21 ... 32 V SELV Stromaufnahme KNX: max. 10 mA Anschluss KNX: Anschlussklemme Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C

zum Aufklipsen auf F 40-Module 1fach Art.-Nrn.: LS 4291 1ST, 4091 TSEM, 4071 RF TSM, 4212 TSM, 4008 TSM, FM 4001 M

zum Aufklipsen auf F 40-Module 4fach Art.-Nr.: A 4294 1ST, 4094 TSEM, 4074 RF TSM, 4248 TSM, 4008 TSM, FM 4004 M

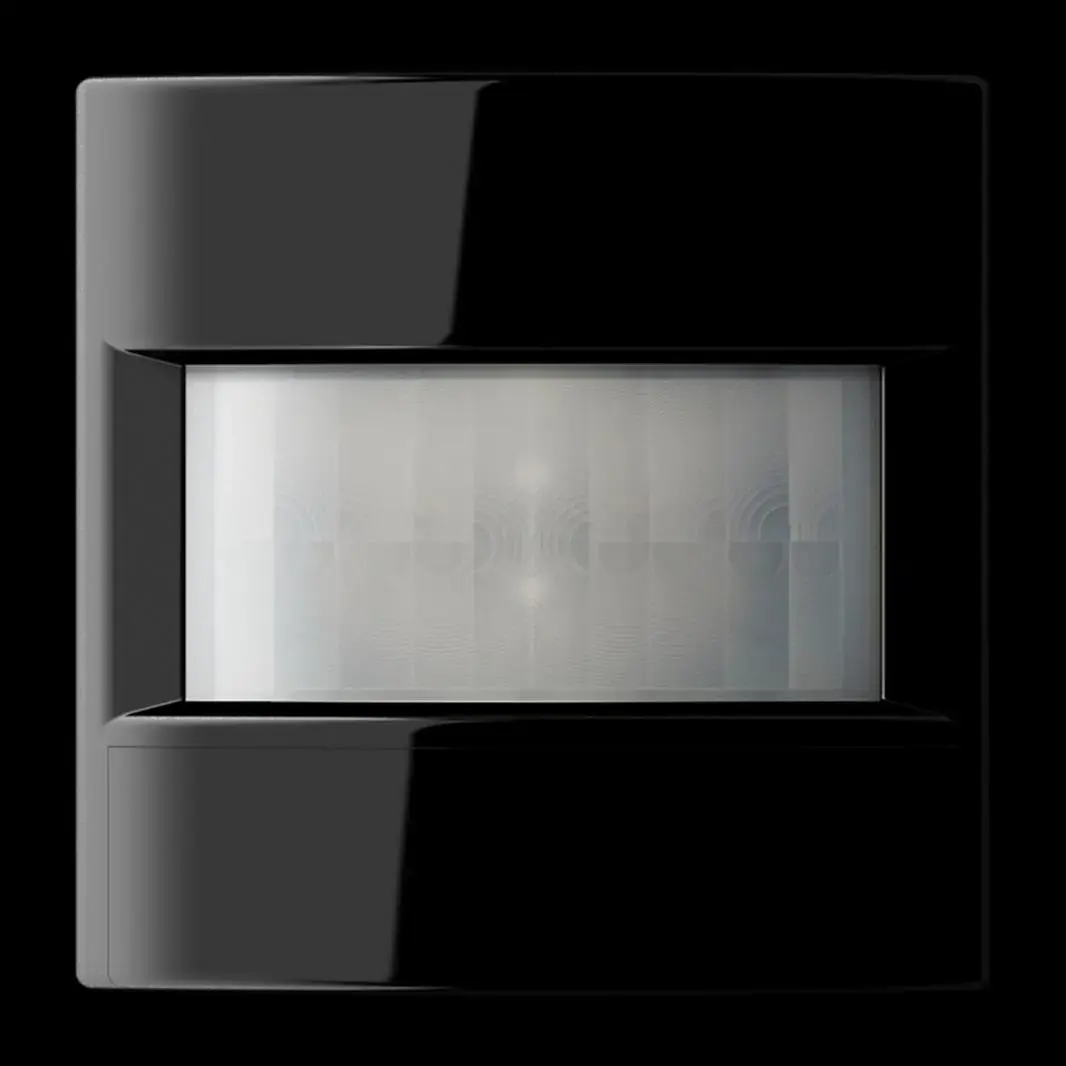

Universal für Busankoppler 3 Art.-Nr.: 2073 U ETS-Produktfamilie Phys. Sensoren Produkttyp Bewegungsmelder Bestimmungsgemäßer Gebrauch Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern in Innenräumen Montage auf Busankoppler 3 (Art.-Nr.: 2073 U) Produkteigenschaften Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit 2 PIR-Sensoren Erfassungsbereich 180° Integrierter Helligkeitssensor Ausschalthelligkeit einstellbar Ausgangsfunktionen: Schalten, Treppenlichtfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenen-Nebenstelle, Betriebsartvorgabe für Raumtemperaturregler Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle Empfindlichkeit manuell einstellbar Status-LEDs Manuelles Schalten am Gerät Erfassungsfeld zur Hälfte abblendbar (Aufsteckblende oder Parametereinstellung) Zusätzliche Eigenschaften Version "Universal": Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR) 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb Helligkeitssensorfunktion mit 3 Grenzwerten Alarmmeldung bei Abziehen vom Busankoppler Temperaturmessung Stromaufnahme KNX: 3 ... 10 mA Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: 10 ... 100 % (keine Betauung) Schutzklasse: III Montagehöhe: 1,10 m Erfassungswinkel: 180° Helligkeitssensor Messbereich: ca. 1 ... 1.000 lx Temperatursensor Messbereich: -5 ... +45 °C Genauigkeit: ± 1 K

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung In Verbindung mit dem eNet Taster Standard muss der eNet Server mind. die Version 2.3 haben. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung In Verbindung mit dem eNet Taster Standard muss der eNet Server mind. die Version 2.3 haben. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich.

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung In Verbindung mit dem eNet Taster Standard muss der eNet Server mind. die Version 2.3 haben. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

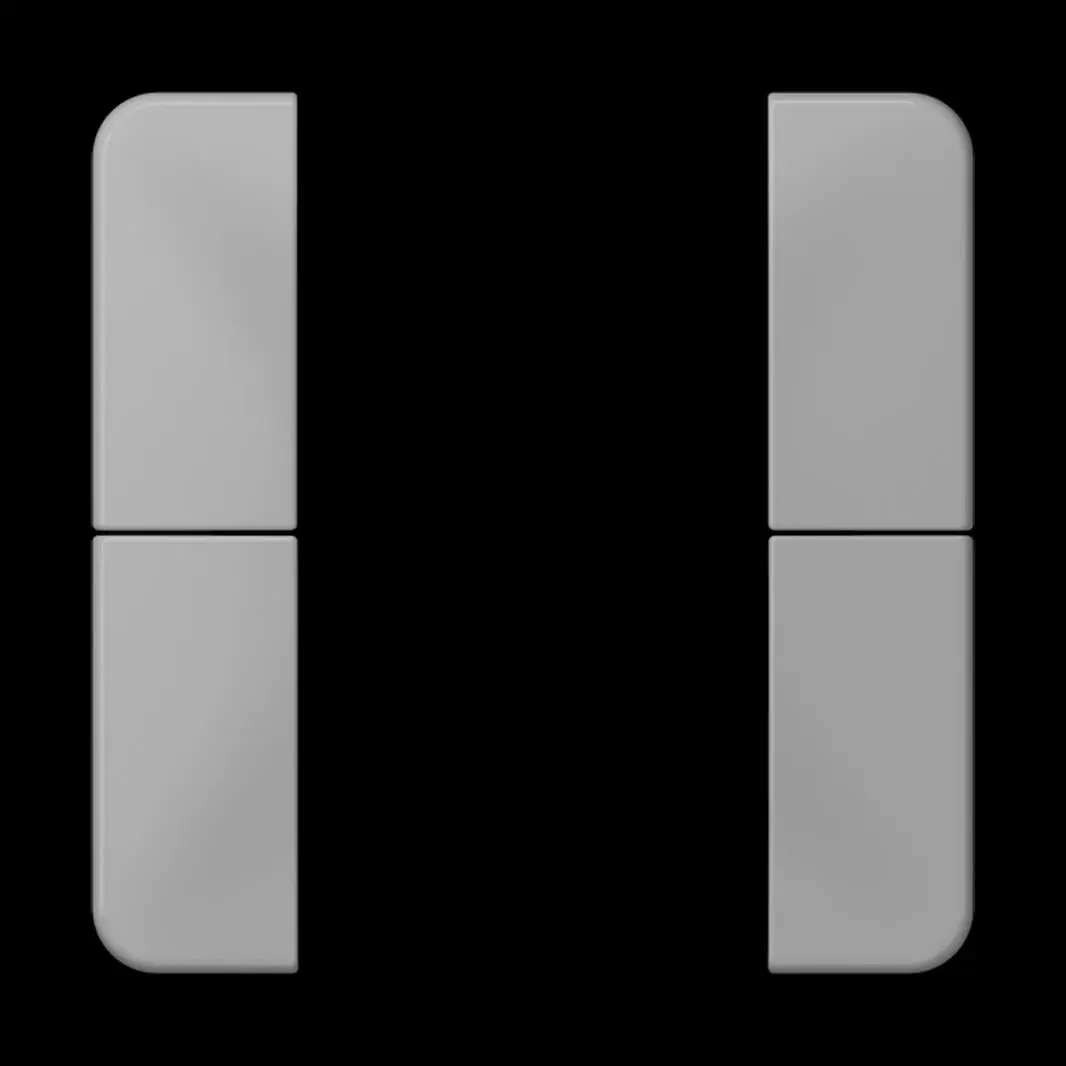

zum Aufklipsen auf F 50-Module 2fach der Serie CD Art.-Nrn.: CD 5072 TSM, CD 5292 1ST, CD 5092 TSEM, CD 5178 TSM, CD 5292 D 1ST, CD 5178 TSEM, CD 5072 RF TSM, CD 5224 TSM, FM CD 5002 M

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

zum Aufklipsen auf F 50-Module 1fach der Serie LS Art.-Nrn.: LS 5071 TSM, LS 5291 1ST, LS 5091 TSEM, LS 5071 RF TSM, LS 5212 TSM, FM LS 5001 M

zum Aufklipsen auf F 40-Module 3fach Art.-Nrn.: CD 4293 1ST, 4093 TSEM, 4073 RF TSM, 4236 TSM, 4008 TSM, FM 4003 M

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich.

zum Aufklipsen auf F 40-Module 1fach Art.-Nrn.: LS 4291 1ST, 4091 TSEM, 4071 RF TSM, 4212 TSM, 4008 TSM, FM 4001 M

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung In Verbindung mit dem eNet Taster Standard muss der eNet Server mind. die Version 2.3 haben. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich.

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung In Verbindung mit dem eNet Taster Standard muss der eNet Server mind. die Version 2.3 haben. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich.

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung In Verbindung mit dem eNet Taster Standard muss der eNet Server mind. die Version 2.3 haben. Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich.

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1712 DE, 1713 DSTE, 1723 NE für Raumthermostat-Einsatz Art.-Nr.: 1790 RTR Bestimmungsgemäßer Gebrauch Bedienen von Verbrauchern, z. B. Licht ein/aus, Dimmen von Helligkeit und Farbtemperatur, Jalousien auf/ab, Wertgeber 1 Byte, 2 Byte, 3 Byte und 6 Byte, Helligkeitswerte, Temperaturen, Abrufen und Abspeichern von Lichtszenen Regelung der Raumtemperatur Betrieb in leitungsgebundenen KNX-Anlagen über Medienkoppler (Art.-Nr.: MK 100 RF) Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie, für DALI, Raumtemperaturregelung oder mit Nebenstelle 3-Draht Produkteigenschaften Ansteuerung von Jalousien, Rollläden, Markisen, mit Jalousieeinsatz Schalten und Dimmen von Beleuchtung, mit Schalt- oder Dimmeinsatz Farbtemperatursteuerung von Beleuchtung, mit DALI Taststeuergerät TW Regelung der Raumtemperatur, mit Raumthermostat-Einsatz Bedienung mit Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster Tastsensor-Funktionen einstellbar: Schalten, Dimmen, Jalousie, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle Bedienkonzept (Wippe oder Taste) für jede Bedienfläche einstellbar Tastenauswertung (Einflächenbedienung oder Zweiflächenbedienung) einstellbar Eine oder zwei Funktionen pro Bedienfläche Reglernebenstelle mit Betriebsmodusumschaltung, Zwangs-Betriebsartumschaltung, Präsenzfunktion und Sollwertverschiebung einstellbar Status-LED – wahlweise rot, grün, blau – pro Wippe einstellbar LED-Funktionen Orientierungslicht und Nachtabsenkung separat einstellbar Helligkeit der Status-LED einstellbar und im Betrieb umschaltbar Sperrfunktion: Sperren oder Funktionsumschaltung aller oder einzelner Tastenfunktionen Interner Fühler zur Temperaturmessung, nur mit folgenden Einsätzen verwendbar: Art.-Nrn. 1701 SE, 1701 PSE, 1704 ESE, 1713 DSTE, 1731 JE, 1730 JE, 1790 RTR, 1723 NE Verbesserte Temperaturmessung durch Einbeziehung externer Temperaturwerte über Kommunikationsobjekt Inbetriebnahme mit ETS ab Version 5.7.5 KNX Data Secure kompatibel ab ETS 5.7.5 Updatefähig mit ETS Service-App Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich. KNX KNX Medium: RF1.R Sicherheit: X-Mode Inbetriebnahmemodus: S-Mode Funkfrequenz: 868,0 ... 868,6 MHz Sendeleistung: max. 20 mW Sendereichweite im Freifeld: typ. 100 m Empfängerkategorie: 2 Umgebungsbedingungen Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C Relative Feuchte: max. 93 % (keine Betauung) Material: Duroplast Maße (B x H): 55 x 55 mm

mit integrierter Tasterschnittstelle 4fach mit Stellrad zur Sollwertverstellung Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt. ETS-Produktfamilie Phys. Sensoren Produkttyp Temperatur Bestimmungsgemäßer Gebrauch Einzelraum-Temperaturregelung in KNX-Installationen Lastarten Binärausgang: LED oder elektronische Relais Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Integrierter Busankoppler Messung der Raumtemperatur und Vergleich mit Soll-Temperatur Sollwert-Vorgabe durch Wahl der Betriebsart Betriebsarten Komfort, Standby, Nachtbetrieb, Frost-/Hitzeschutz Heiz- und Kühlbetrieb Heizen und Kühlen mit Grund- und Zusatzstufe Stellrad zur Sollwert-Korrektur Präsenz-Taste Status-LEDs Tasterschnittstelle mit vier Eingängen oder zwei Ausgängen und zwei Eingängen, z.B. für Fensterkontakte, Taster, LED etc. Funktion der Eingänge: Schalten, Dimmen, Jalousiesteuerung, Lichtszenen-Nebenstelle, Helligkeits- oder Temperatur-Wertgeber Optional: Externer Temperaturfühler anschließbar (Art.-Nr.: FF NTC) KNX Medium: TP 256 Nennspannung KNX: DC 21 ... 32 V SELV Stromaufnahme KNX: max. 10 mA Anschluss KNX: Anschlussklemme Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C

mit integrierter Tasterschnittstelle 4fach mit Stellrad zur Sollwertverstellung Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt. ETS-Produktfamilie Phys. Sensoren Produkttyp Temperatur Bestimmungsgemäßer Gebrauch Einzelraum-Temperaturregelung in KNX-Installationen Lastarten Binärausgang: LED oder elektronische Relais Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Integrierter Busankoppler Messung der Raumtemperatur und Vergleich mit Soll-Temperatur Sollwert-Vorgabe durch Wahl der Betriebsart Betriebsarten Komfort, Standby, Nachtbetrieb, Frost-/Hitzeschutz Heiz- und Kühlbetrieb Heizen und Kühlen mit Grund- und Zusatzstufe Stellrad zur Sollwert-Korrektur Präsenz-Taste Status-LEDs Tasterschnittstelle mit vier Eingängen oder zwei Ausgängen und zwei Eingängen, z.B. für Fensterkontakte, Taster, LED etc. Funktion der Eingänge: Schalten, Dimmen, Jalousiesteuerung, Lichtszenen-Nebenstelle, Helligkeits- oder Temperatur-Wertgeber Optional: Externer Temperaturfühler anschließbar (Art.-Nr.: FF NTC) KNX Medium: TP 256 Nennspannung KNX: DC 21 ... 32 V SELV Stromaufnahme KNX: max. 10 mA Anschluss KNX: Anschlussklemme Umgebungstemperatur: -5 ... +45 °C Lager-/Transporttemperatur: -25 ... +70 °C

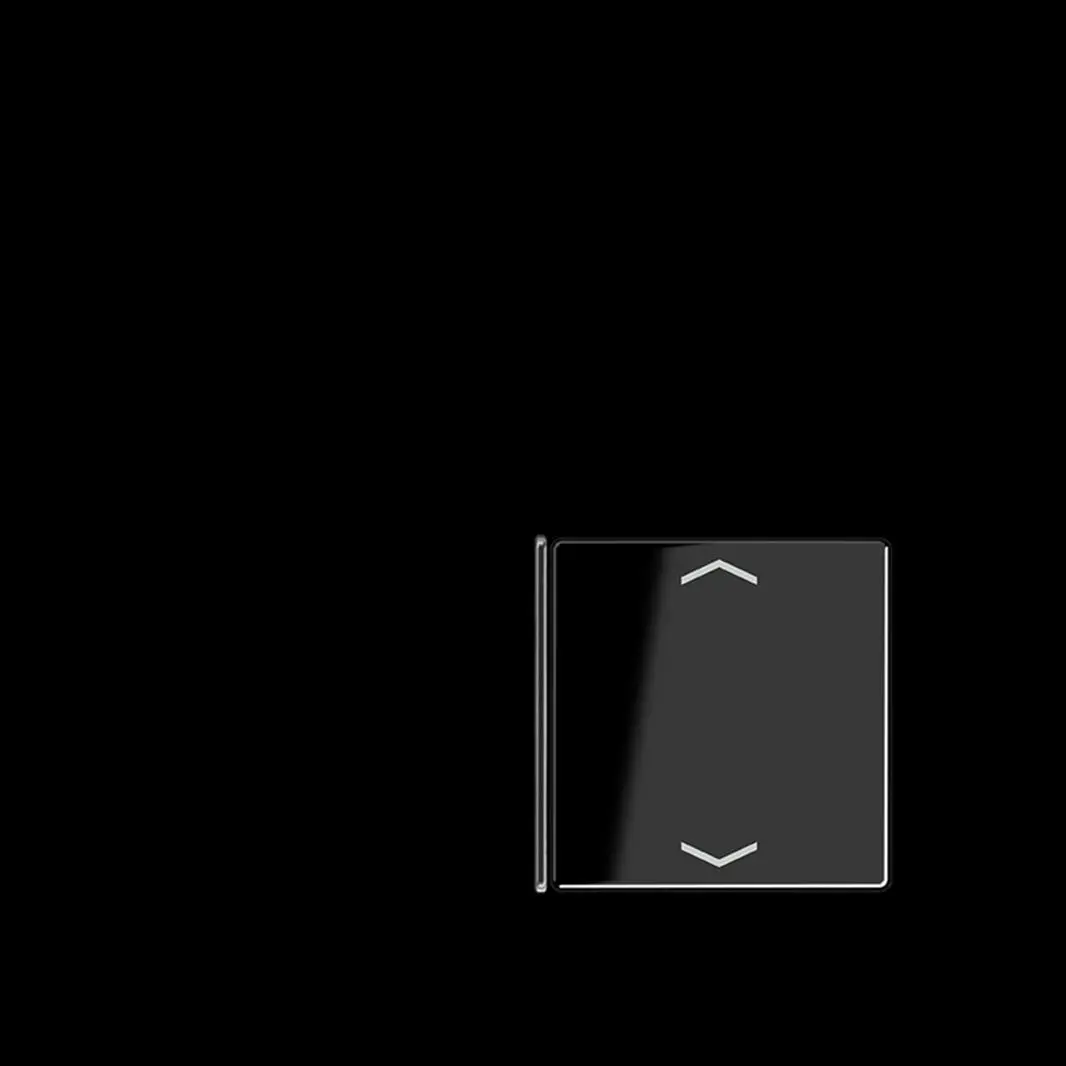

zum Austausch der Taste oben links des Tastensatzes 3fach Art.-Nr.: A 403 TSA.. und der Tasten oben links und unten rechts des Tastensatzes 4fach Art.-Nr.: A 404 TSA.. zum Austausch der Taste unten rechts des Tastensatzes Art.-Nr.: A 4093 TSA..

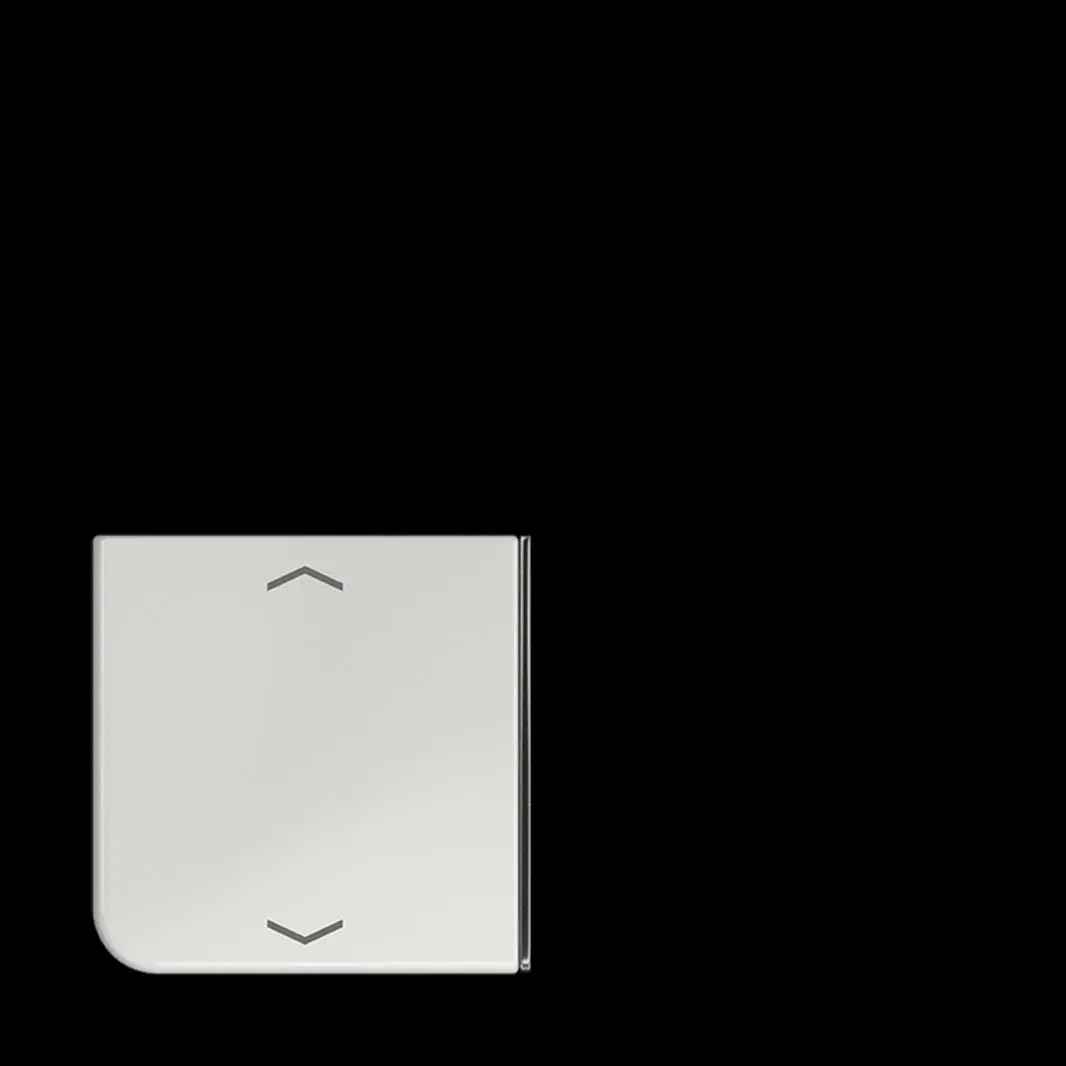

zum Austausch der Taste unten links des Tastensatzes 3fach Art.-Nr.: CD 403 TSA .. und der Tasten oben rechts und unten links des Tastensatzes 4fach Art.-Nr.: CD 404 TSA .. zum Austausch der Taste unten links des Tastensatzes Art.-Nr.: CD 4093 TSA..
