Wago Klemmen

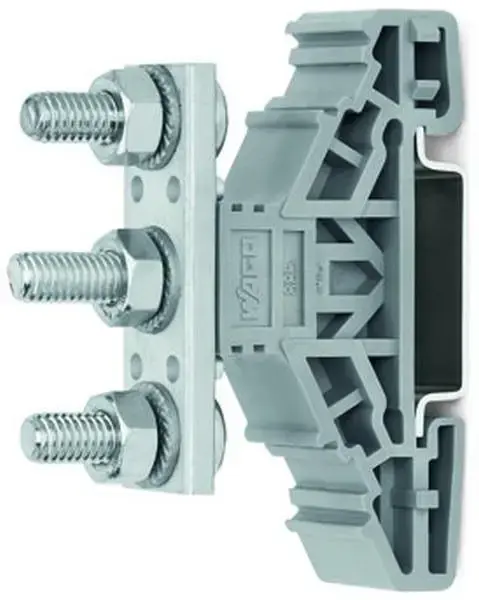

Bolzenklemme seitliche Beschriftungsaufnahmen für Tragschiene 35 x 15 und 35 x 7,5 3 Bolzen, M6 35,00 mm² grauDurchgangsklemme Serie 885, grauDie Durchgangsklemme mit der Artikelnummer 885-306 ermöglicht einen schnellen und sicheren Anschluss. Dieses Produkt ist mit der Bolzenanschluss-Technologie ausgestattet. Beim Bolzenanschluss werden die Leiter mit vercrimpten Kabelschuhen zwischen der Sicherungsscheibe und der Stromschiene am Gewindebolzen aufgelegt. Durch Anziehen der Sechskantmutter mit dem vorgegebenen Drehmoment werden die Leiter miteinander verbunden.

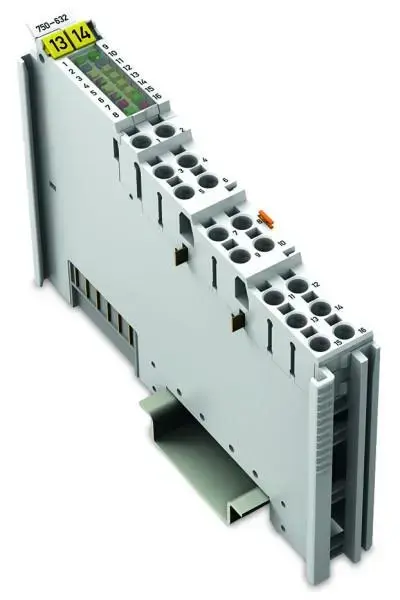

ProportionalventilmodulDas Proportionalventilmodul 750-632 dient zum Ansteuern von 2 einspuligen Ventilen mit bis zu 24 V/1,6 A oder einem Ventil mit bis zu 24 V/2 A. Das Modul verfügt über 2 stromgeregelte PWM*-Ausgänge mit zuschaltbarem Dithering. Die Ventile können unipolar oder bipolar angesteuert werden. Eine zusätzliche Betriebsart ist der Betrieb eines Ventils mit 2 unipolaren Spulen. In dieser Betriebsart ist das Modul einkanalig! Kennlinienanpassungen wie z. B. Nullpunktverschiebung, Knickkompensation oder Bereichsbegrenzungen sind über Parameter einstellbar. Die Sollwertvorgabe ist über eine Skalierung und parametrierbare Anstiegs- und Abfallrampen an die Anwendung anpassbar. Zwei zusätzliche digitale Eingänge stehen z.B. für die Überwachung von Grenzwertschaltern etc. zur Verfügung. Inbetriebnahme und Anpassung der Ventilparameter können über WAGO-I/O-CHECK oder über die Steuerung durchgeführt werden.*PWM = Pulsweitenmodulation

2-Kanal-Analogeingang 4 . 20 mA DifferenzeingangDas Analogeingangsmodul verarbeitet Differenzsignale der Größe 4 . 20 mA.Das Eingangssignal wird kanalweise galvanisch getrennt zur Systemebene mit einer Auflösung von 13 Bit übertragen.Zur Spannungsversorgung wir die Systemspannung genutzt.Der Schirmanschluss ist direkt zur Tragschiene geführt.Messwerterfassung: Zeitsynchron innerhalb des ModulsÜber- /Unterschreitung des Messbereiches: Statusbyte und LEDWandlungsmethode: SAR (Successive Approximation Register)Betriebsart: Selbstabtastend (Voreinstellung)Schutzeinrichtung: Nichtlineare Begrenzung

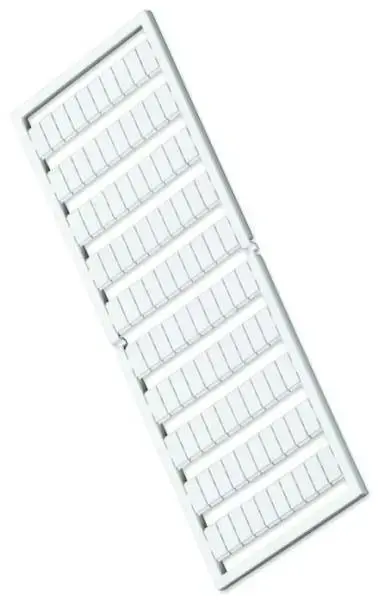

WSB-Beschriftungskarte als Karte bedruckt U3, V3, W3, U3, V3, W3, U3, V3, W3,... (10x) nicht dehnbar Aufdruck waagerecht aufrastbar weiß

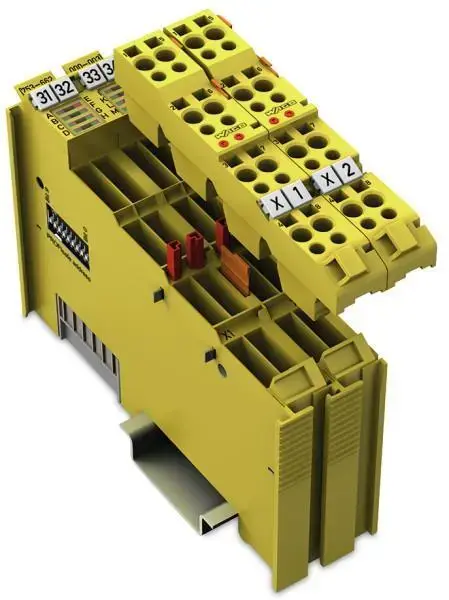

Sicherer Digitaleingang, 8 Kanäle DC 24 V PROFIsafe V 2.0 iPar

Leergehäuse M10 grau

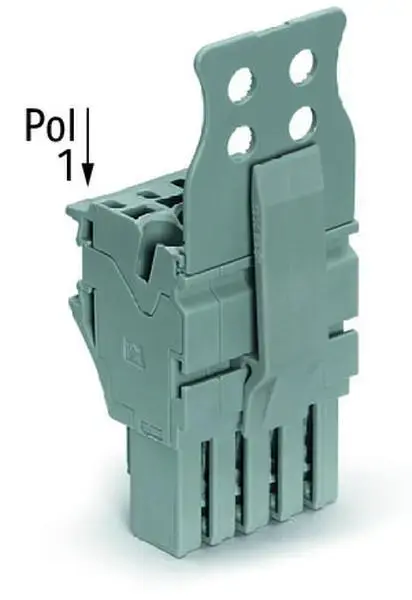

1-Leiter-Federleiste Push-in CAGE CLAMP® 4 mm² Rastermaß 5,2 mm 1-polig mittige Verriegelungsklinke Zugentlastungsplatte 4,00 mm² grauFederleiste/Buchse Serie 2022 mit BetätigungswerkzeugDie Federleiste/Buchse hat die Artikelnummer 2022-101/142-000 und ermöglicht eine fehlerfreie Elektroinstallation. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (5,2 x 56,5 x 27,2) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.Push-in CAGE CLAMP®-Federanschlusstechnik - Installationen fehlerfrei stecken, statt umständlich zu verschrauben!Über ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt. Durch die Zugentlastung werden angeschlossene Leiter gesichert und das Handling vereinfacht. Betätigung über BetätigungswerkzeugFür jede Verdrahtungsaufgabe die richtige Klemmesichere und schnelle Montage

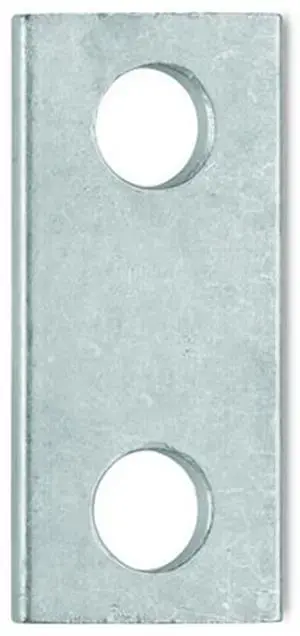

Brücker 2-fach silberfarben

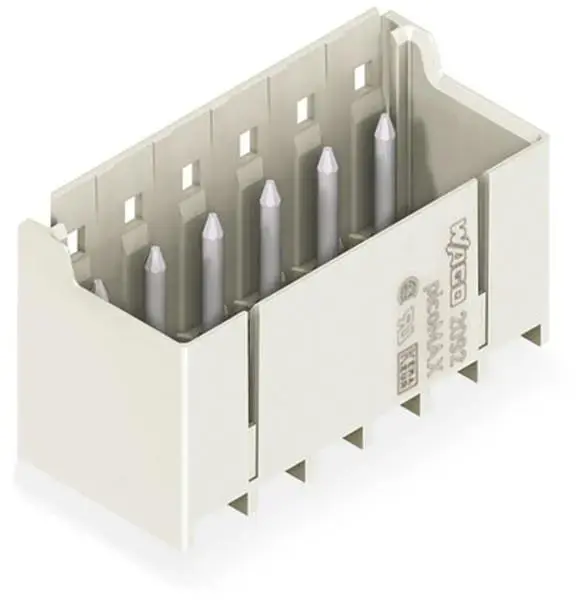

THT-Stiftleiste Lötstift Ø 1,4 mm gerade Rastermaß 5 mm 6-polig lichtgrauStiftleiste Serie 2092 mit Rastermaß 5 mmDie Stiftleiste hat die Artikelnummer 2092-1406 und verspricht eine saubere ordentliche Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. Die Abmessungen betragen in Breite x Höhe x Tiefe (32,2 x 23,1 x 14,4) mm.Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes - die Stiftleiste Serie 2092Für die Oberfläche der Kontakte wurde Zinn verwendet. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es nutzt die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt - sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. sichere und schnelle MontageVerlötung mittels THTRastermaß: 5 mmkompaktes Steckverbindersystem mit innovativem DesignPolzahl: 6

2-Leiter-Durchgangsklemme 6 mm² mit Prüfmöglichkeit konturengleich zu 2-Leiter-Trennklemme seitliche und mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 Push-in CAGE CLAMP® 6,00 mm² blauDurchgangsklemme Serie 2006, blauDie Durchgangsklemme mit der Artikelnummer 2006-1604 ermöglicht einen schnellen und zuverlässigen Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (7,5 x 96,3 x 38,9) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 10 mm² ausgelegt.

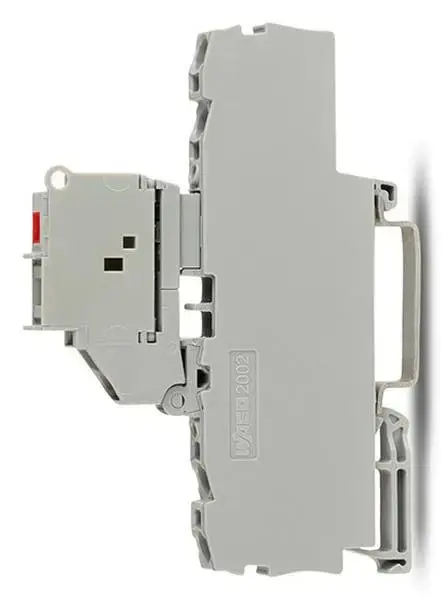

4-Leiter-Sicherungsklemme mit schwenkbarem Sicherungshalter mit Abschlussplatte für G-Sicherungseinsatz 5 x 20 mm mit Defektanzeige durch LED 120 V für Tragschiene 35 x 15 und 35 x 7,5 2,5 mm² Push-in CAGE CLAMP® 2,50 mm² grauSicherungsklemme Serie 2002, grauBei dieser Sicherungsklemme mit der Artikelnummer 2002-1811/1000-867 steht ein schneller und sicherer Anschluss im Vordergrund. Diese Sicherungsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Sicherungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

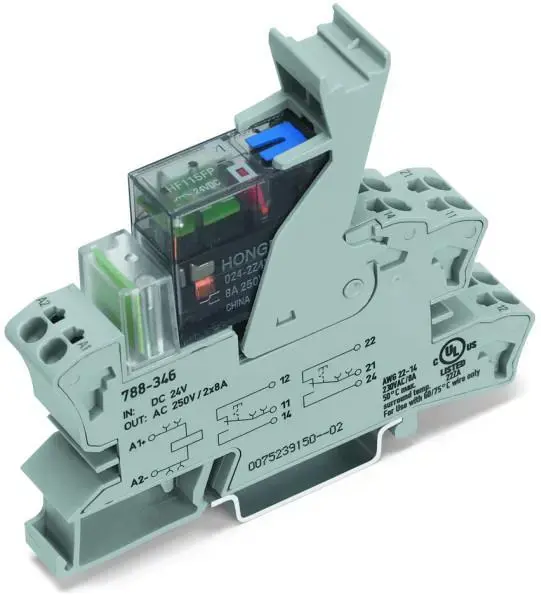

Relaismodul Eingangsnennspannung DC 24 V 2 Wechsler Grenzdauerstrom 8 A mit Handbedienung Statusanzeige rot 15 mm Baubreite

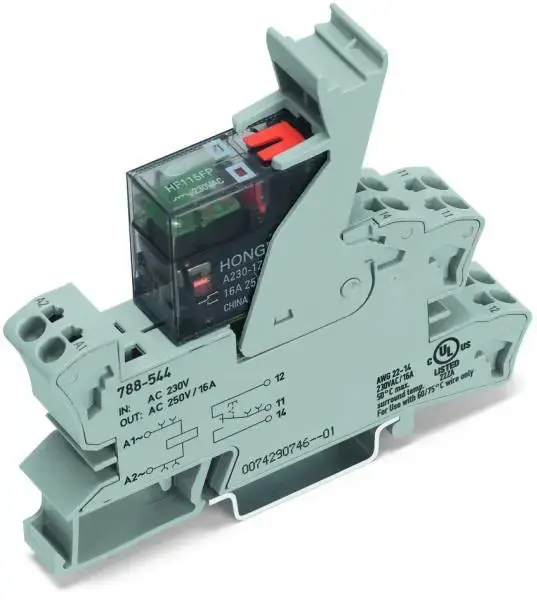

Relaismodul Eingangsnennspannung AC 230 V 1 Wechsler Grenzdauerstrom 16 A mit Handbedienung Statusanzeige rot 15 mm Baubreite

Relaismodul Eingangsnennspannung AC 115 V 1 Wechsler Grenzdauerstrom 16 A mit Handbedienung Statusanzeige rot 15 mm Baubreite

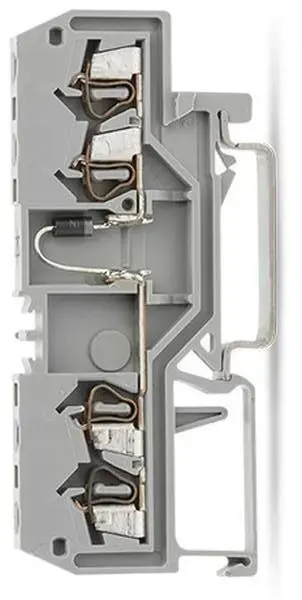

Bauelementklemme 4 Leiter mit Diode 1N4007 Anode rechts für Tragschiene 35 x 15 und 35 x 7,5 1,5 mm² CAGE CLAMP® grauBauelementklemme mit Diode Serie 279 mit CAGE CLAMP®Bei dieser Bauelementklemme mit Diode (Artikelnummer 279-815/281-411) steht ein schneller und sicherer Anschluss im Fokus. Bei dieser Bauelementklemme mit Diode ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Bauelementklemme mit Diode ausgelegt für Leiterquerschnitte von 0,08 mm² bis 1,5 mm².

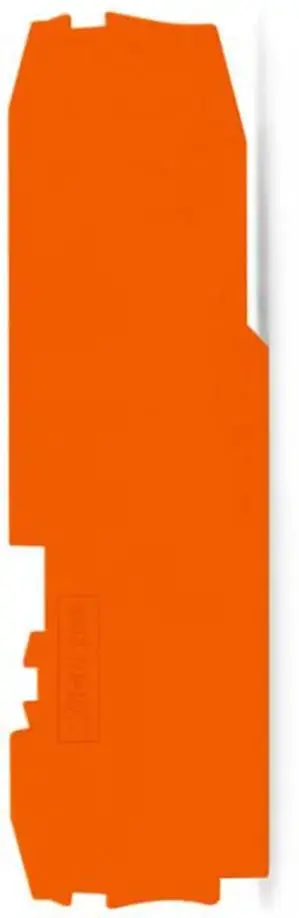

Abschluss- und Zwischenplatte 1 mm dick orange

3-Leiter-Durchgangsklemme 16 mm² für Anwendungen Ex e II geeignet seitliche und mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 Push-in CAGE CLAMP® 16,00 mm² schwarzDurchgangsklemme Serie 2016, schwarzDie Durchgangsklemme mit der Artikelnummer 2016-1305 ermöglicht einen einfachen und sicheren Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm erforderlich. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (12 x 91,8 x 43,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB® S Reihenklemmen sorgen in diversen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit lediglich einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

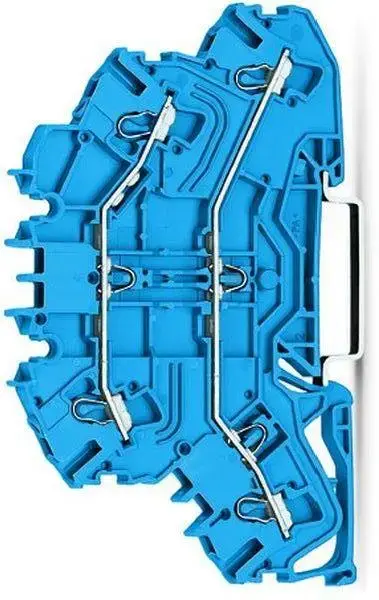

Doppelstockklemme Durchgangs-/Durchgangsklemme konturengleich mit Doppelstock-Trennklemme N/N ohne Beschriftungsträger für Anwendungen Ex i geeignet für Tragschiene 35 x 15 und 35 x 7,5 2,5 mm² Push-in CAGE CLAMP® 2,50 mm² blauDoppelstockklemme Serie 2002 mit BetätigungswerkzeugDie Doppelstockklemme hat die Artikelnummer 2002-2604 und bietet eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von 10 bis 12 mm benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart ist die Doppelstockklemme gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

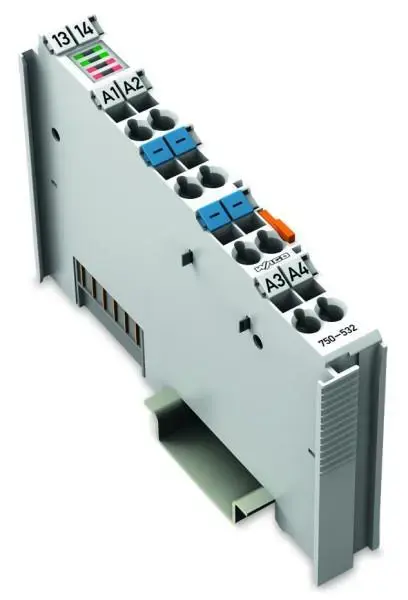

4-Kanal-Digitalausgang DC 24 V 0,5 A DiagnoseÜber das Digitalausgangsmodul werden Steuersignale aus dem Automatisierungsgerät an die angeschlossenen Aktoren weitergegeben.Alle Ausgänge sind kurzschlussfest ausgeführt.Das Modul erkennt Überlast, Kurzschluss und Leitungsbruch. Der Status wird an den Feldbuskoppler übertragen und über LEDs angezeigt.Feld- und Systemebene sind galvanisch getrennt.

LeergehäuseMerkmale:picoMAX®-Federleisten, kodierbar, 4-poligVormontierte EinheitFlexibler LeiteranschlussIndividuelle Konfiguration der AnschlussebenenVerschiedene BeschriftungsmöglichkeitenPlombierbare transparente AbdeckungBrückungsmöglichkeit für Brücker 859-402

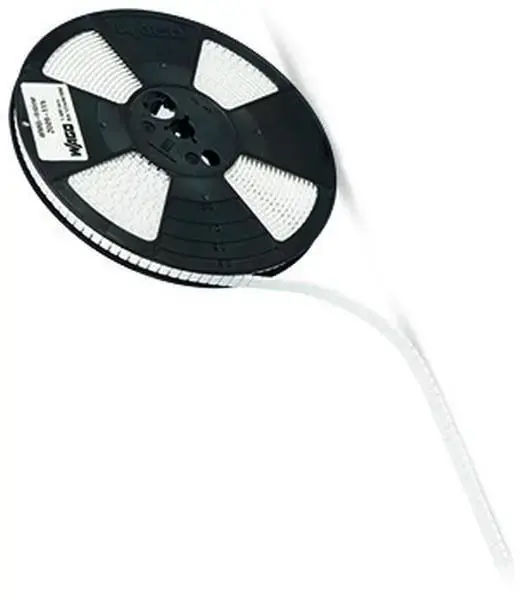

WMB-Inline für Smart Printer 1200 Stück auf Rolle dehnbar 5 - 5,2 mm unbedruckt aufrastbar weiß

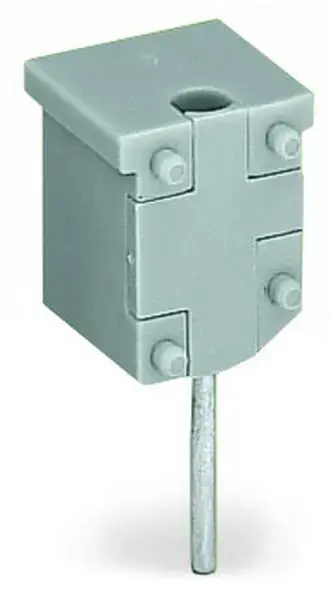

Prüfsteckermodul ohne Rastklinken anreihbar für 4-Leiter-Klemmen grau

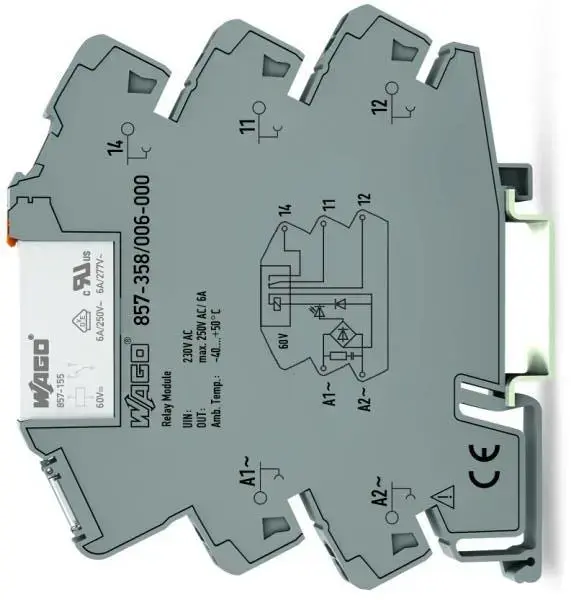

Relaismodul Eingangsnennspannung AC 230 V 1 Wechsler Grenzdauerstrom 6 A mit integriertem Grundlastmodul Statusanzeige gelb 6 mm Baubreite 2,50 mm² grau

Relaismodul Eingangsnennspannung AC 230 V 1 Wechsler Grenzdauerstrom 6 A mit Goldkontakten mit integriertem Grundlastmodul Statusanzeige gelb 6 mm Baubreite 2,50 mm² grau

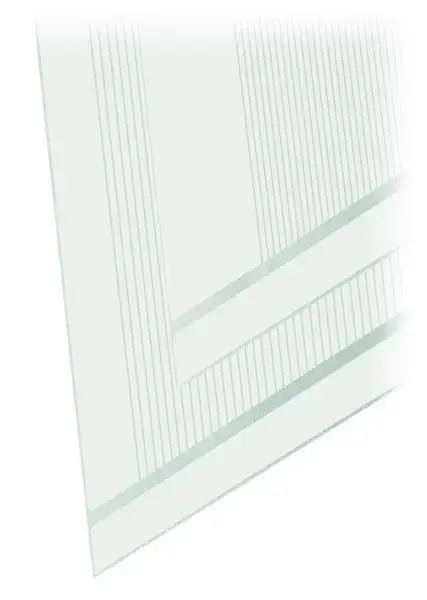

Beschriftungsstreifen als Bogen DIN A4 bedruckt PEN (600x) Streifenhöhe 6 mm Streifenlänge 182 mm Aufdruck waagerecht Selbstklebend weiß
