Zählerschrank

ARIA-Zubehör. PAMR108 Montagerahmen 5-Reihen a 40 TE, 200TE für ARIA 108

Allgemeines Zubehör Lüften und Heizen. ZBK7035 Klima Belüftungskappe IP44 RAL7035 Set=2St.

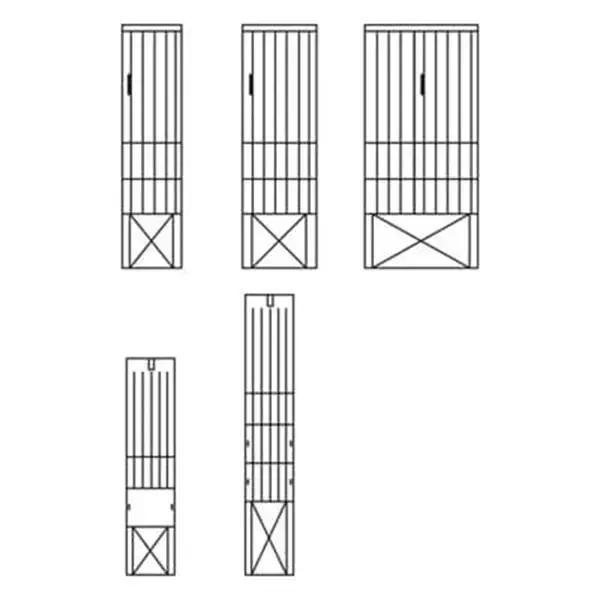

Kabelverteilerschrank mit integriertem Sockel und profilierter Oberfläche. Sie haben eineverdeckte Schlossdose für einen Profilgalbzylinder. Die Schränke sind aus warm-verpresstem, Glasfaser-verstärktem Polyester, durchgefärbt in RAL 7035 Lichtgrau. Sie sind korrosionsbeständig und UV-beständig und somit für den Außeneinsatz geeignet. Die Gehäuse sind für Umgebungsbedingungen von -35°C bis +70°C geeignet. Die Stecktür ist komplett abnehmbar, in der Rückwand sind Befestigungspunkte zum einsatz von M6 Einpressmuttern zur Befestigung von Ausbauteilen. EH4S Schrank 1420x320x234 IP44, IK10

Die Verteilerfelder der Baureihe V sind für den Einbau in ComfortLine Schränke vorgesehen. Die Felder sind unbestückt und nicht verdrahtet. Die Abdeckungen bestehen aus Kunststoff und haben einen 90 Grad Druck-Drehverschluss, welcher ein schnelles Öffnen der Abdeckungen gewährleistet. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2.

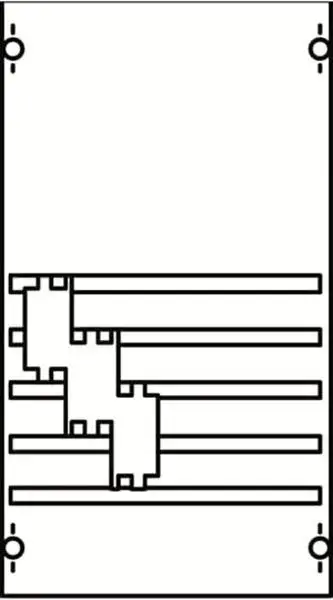

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 2 = 445 mm, Bemessungsstrom In max. 360 A

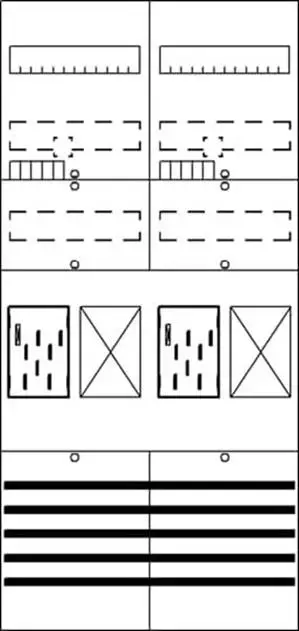

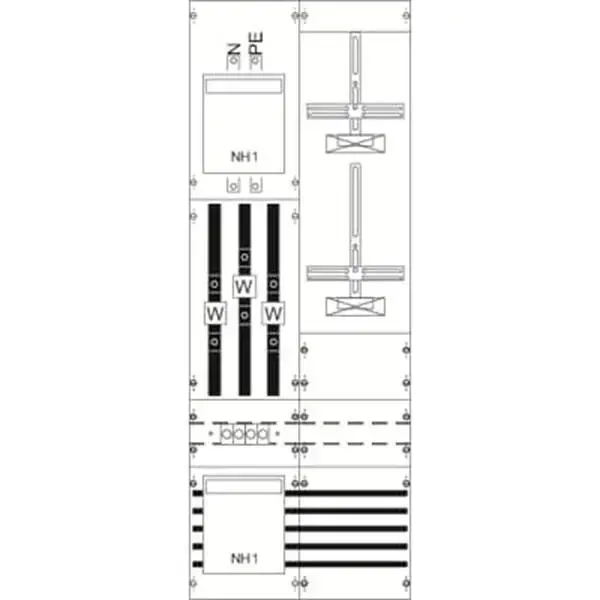

Die Zählerkomplettfelder der Baureihe BF mit BKE-I Befestigung sind für den Einbau im ComfortLine Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Von der Schraubtechnik bis zur Stecktechnik - der eHZ setzt nicht nur Akzente hinsichtlich der schnellen und einfachen Montage, sondern auch einen neuen richtungsweisenden Standard für Haushaltszähler. Er bietet eine Vielzahl von Vorteilen, z. B. ist durch die kleine Bauform eine Montage von bis zu zwei eHZ pro Feldbreite möglich. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100

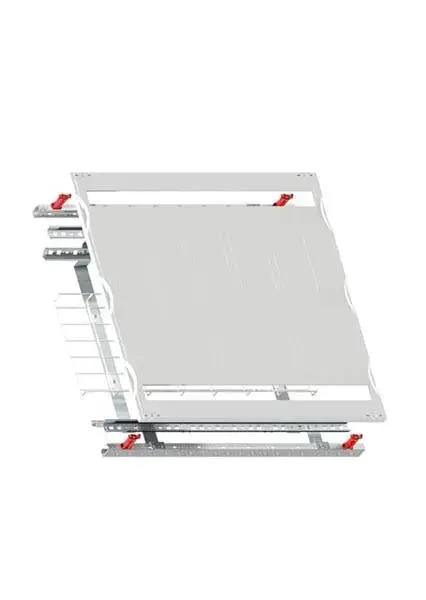

Innenausbau Modul, CombiLine, Bausatz unmontiert, für SMISSLINE TP Geräteeinbau vertikal, Rasteinheit 5 RE = 750 mm, Feldbreite 3 = 750 mm, 180 Platzeinheiten, Ausbau mit Hutprofilschiene 35 x 15 mm mit Lochung für Drahthalter, Hutschiene ab 3-feldbreit mit zusätzlicher Stabilisierungsschiene, für Stecksockellänge 2 x 38 Platzeinheiten, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 275 mm, WR Montagegerüst muss separat bestellt werden

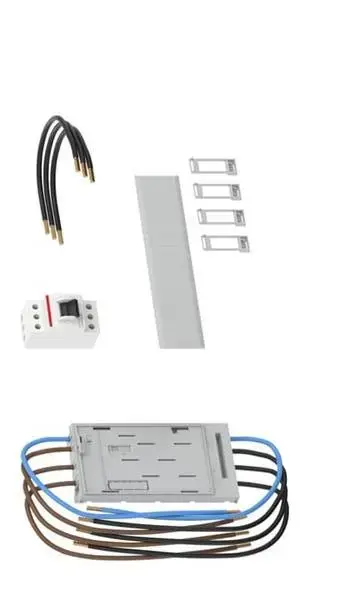

Ausrüstsatz zum Umbau eines BKE-I Zählerplatzes für den Einsatz als Überschusseinspeisung (Dauerstrom 32A). Der Umbau erfolgt mittels austausch der vorhandenen BKE-I. Leitungslängen passend für Standard BKE-I Zählerplatz 7RE. Die Trennvorrichtung (Ausschalter für Eigenerzeugung) kann im AAR positioniert werden.Im Lieferumfang enthalten:1x Befestigungs und Kontaktiereinheit BKE-I, 10qmm, mit langen Zugangsleitungen und mit durchgehendem N, 1x Ausschalter E463/3KB, 3-polig, 63A3x Verbindungsleitung 10qmm, schwarz (L1-L3) von Ausschalter zu Hauptleitungsabzweigklemme1x Verschlussstreifen verriegelbar (ZA235), RAL 70351x Montageanleitung

ARIA-Zubehör. PAAO43 Abdeckplatte mit Ausschnitten für modulare Abdeckungen ARIA 43

ARIA-MPL. PAML43 Montageplatte 350x250 Lochraster, Stahlblech 1,5 mmfür ARIA 43

ARIA-Zubehör. PAIAG64 modulare Abdeckung für ARIA 64 und ARIA 108, geschlossen

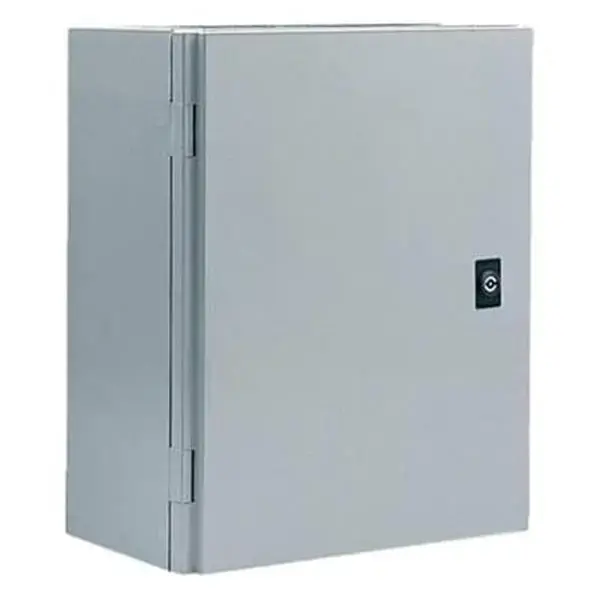

Die Schränke werden aus lichtgrauem (RAL 7035), durchgefärbtem, warmverpresstem, glasfaser-verstärktem Polyester hergestellt. Zur Befestigung der Montageplatte und des Montagerahmens stehen Gewinde-Bolzen zur Verfügung. ARIA Schränke bieten optimale Sicherheit sowohl für die Benutzer als auch für die Geräte, durch die Schutzisolierung und der hohen Schutzart von bis zu IP66. ARIA-Schränke widerstehen Dauertemperaturen bis 70°C (Spitzentemperaturenbis 130°C). Selbstverlöschend und halogenfrei. Bemessungsisolationsspannung Ui = 1000V. PA108 Schrank 1035x835x300 ARIA, Doppelbart 3mm, 3-Punktschließung IP66, IK08

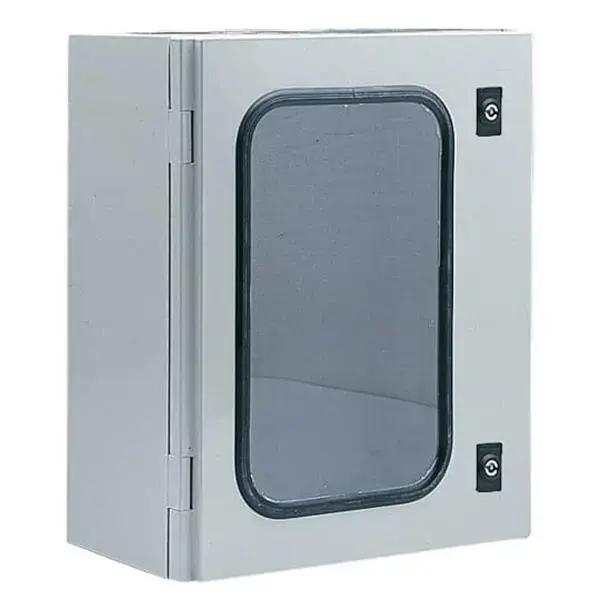

Die Schränke werden aus lichtgrauem (RAL 7035), durchgefärbtem, warmverpresstem, glasfaser-verstärktem Polyester hergestellt. Zur Befestigung der Montageplatte und des Montagerahmens stehen Gewinde-Bolzen zur Verfügung. ARIA Schränke bieten optimale Sicherheit sowohl für die Benutzer als auch für die Geräte, durch die Schutzisolierung und der hohen Schutzart von bis zu IP66. ARIA-Schränke widerstehen Dauertemperaturen bis 70°C (Spitzentemperaturenbis 130°C). Selbstverlöschend und halogenfrei. Bemessungsisolationsspannung Ui = 1000V. PA641Z Schrank mit Fenster 615x415x230 ARIA, Doppelbart 3mm, 2-Punktschließung IP54, IK07

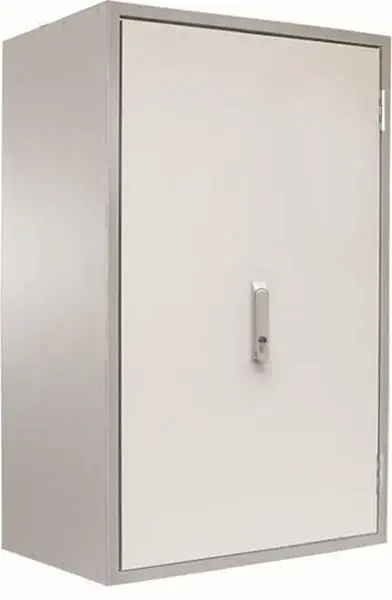

Brandschutz-Wandschrank, Baureihe AF, Leerschrank, Montageart: Aufputz, für den Innenbereich, mit Tür, Baustoff nach A2 - nicht brennbar, geprüft nach DIN 4102-1, Feuerwiderstand 90 min. geprüft nach DIN 4102-2, rauchdicht, kaltrauchdicht, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, oberflächenbeschichtet ähnlich RAL 7035, Gehäuse aus nicht brennbarem Material, einflüglige Tür, Tür aus nicht brennbarem Material, mit Schwenkhebel mit Halbzylinder, Türöffnungswinkel 180 Grad, Türanschlag rechts, Leitungseinführung oben über Kabelschott, unten über Kabelschott, Vorbereitet für den Ausbau mit CombiLine-Modulen auf EDF-Montagegerüst

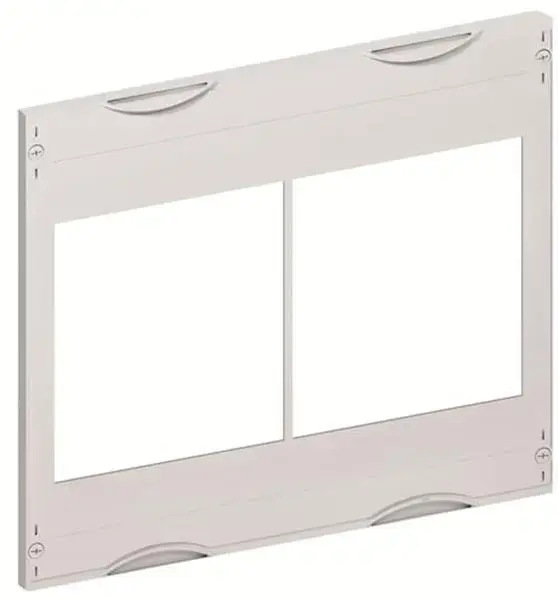

Abdeckung, Ausführung der Abdeckung mit Ausschnitt, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Verpackungseinheit 1 Stück

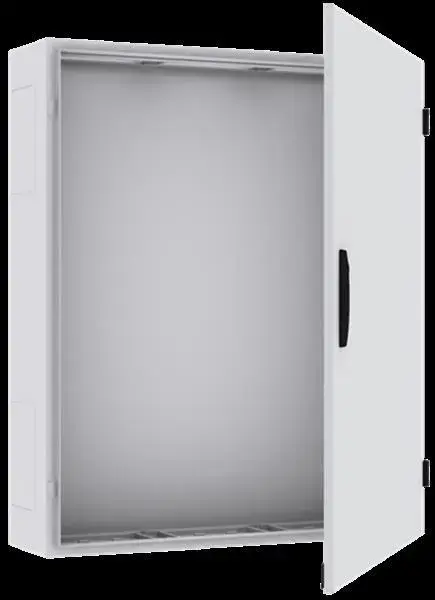

Wandschrank, Baureihe TwinLine, Leerschrank, Montageart: Aufputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code 08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss Doppelbart 3 mm, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 950 x 550 x 350, Rasteinheit 6 RE, Bauhöhe 2, Feldbreite 2, Platzeinheiten 144, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module oder Montageplatten auf EDF-/WR-Montagegerüst

Berührungsschutz, 5FB, 9RE, im Schrank eingebaut, bei ab Werk eingebauten Zähler- und Verteilerfeldern, Kombi-Sets oder CombiLine-M Modulen, passend für Wandschränke TwinLine-TW/L/G509.

,

Verdrahtungssatz Strom und Spannung vom Wandlerraum bis Anschlussraum der Zählerwechselplatte (Montage Messschrank und Wandlerschrank übereinander).

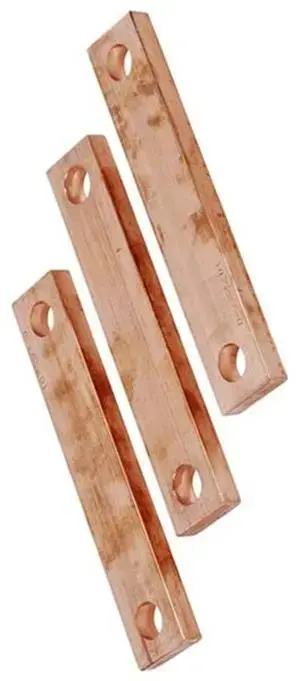

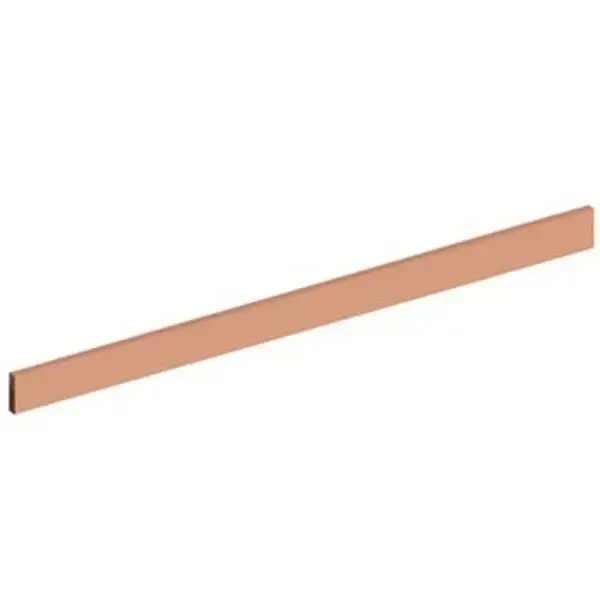

Kupferschiene für Stromwandler (1Satz=3Stück)

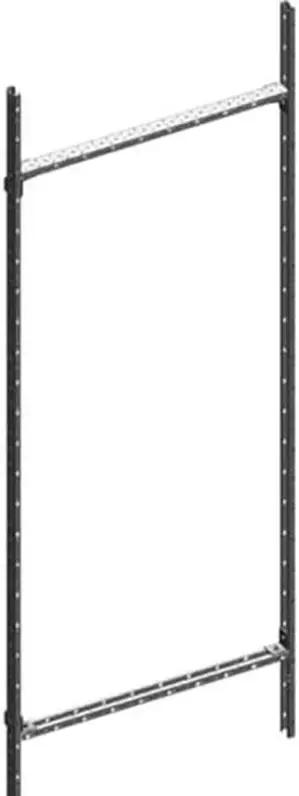

WR-Montagegerüst, montiert im Schrank eingebaut, Feldbreite 3, Bauhöhe 10 (14 RE) 2100mm, bestehend aus WR-Profilschiene vertikal mit Quer-Profilschiene, für alle Stand- und Reihenschaltschränke ab einer Tiefe von 260 mm.

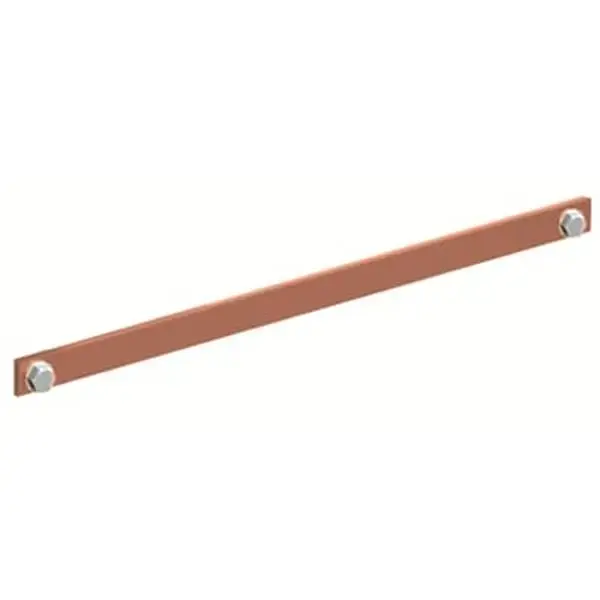

Sammelschiene, CombiLine, montiert im Schrank eingebaut, Feldbreite 5 = 1154 mm, Bemessungsstrom In max. 440 A

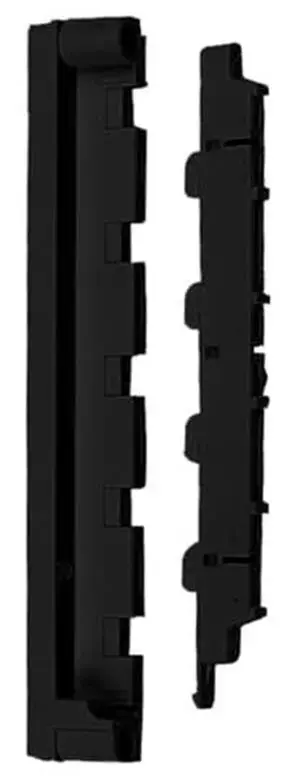

Sammelschienenhalter 5-polig, Sammelschienenmittenabstand 40 mm, zum Einbau in Verteilerfelder und Zählerfelder, für Cu-Schienen 12 x 5 mm und 12 x 10 mm (durch Ausbrechen des Halters), geeignet für den einsatz von zwei Hauptsicherungsautomaten und S751 3-polig und einem ABB OVR ZP, 1 Satz bestehend aus 2 Stück.

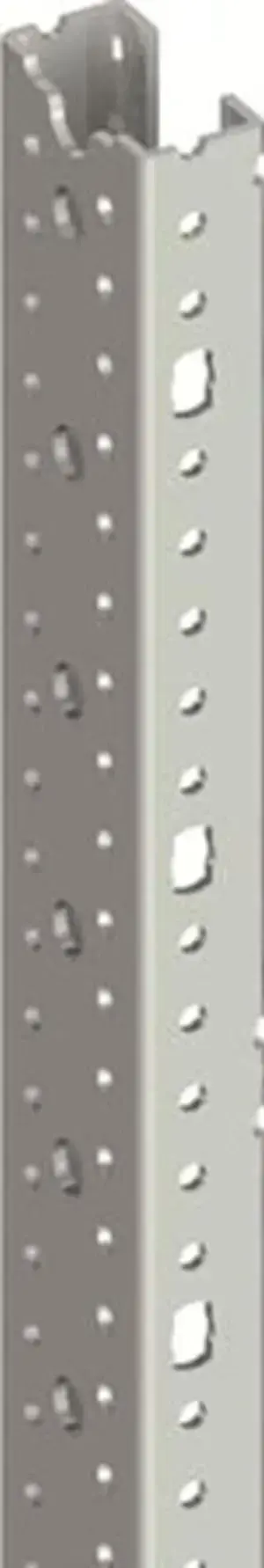

Vertikale WR-Profilschiene, Bausatz unmontiert, für 12 RE (1800 mm), für den Höhenausgleich beim Einsatz von Quer-Profilschienen. Das Systemteil ist passend für das WR-Montagegerüst.

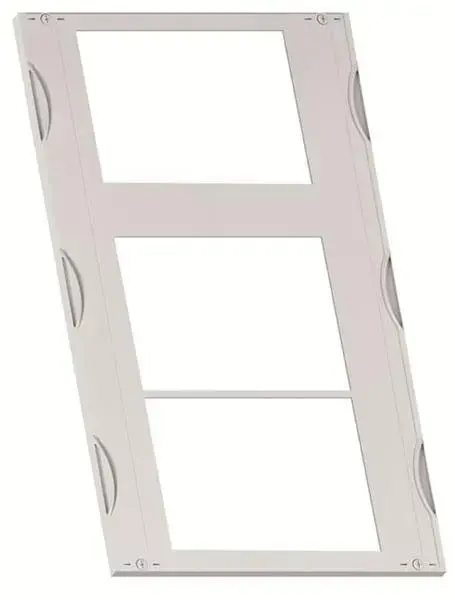

Abdeckung, Ausführung der Abdeckung mit Ausschnitt, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Verpackungseinheit 1 Stück
