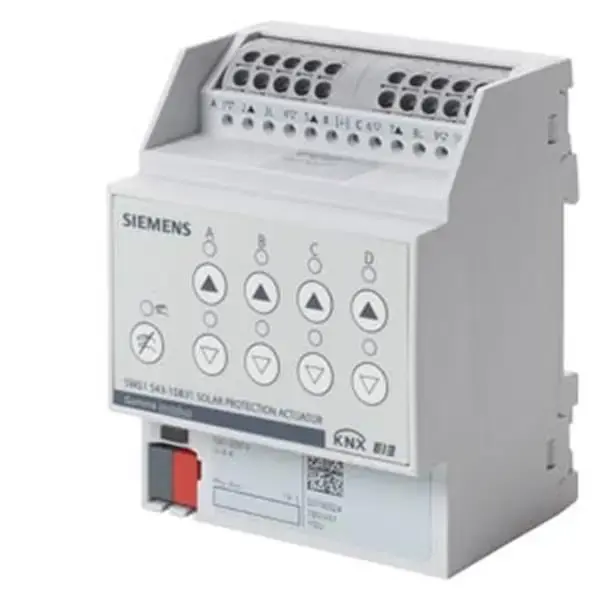

- 2 Kanäle - Elektrisch gegeneinander verriegelte Relais zur Drehsinn-Umschaltung - Integrierte Elektronik zum Erkennen des Ansprechens elektromechanischer Endlageschalter und zur Autokalibrierung der Fahrzeiten von einer Endlage bis zur anderen - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Schutzart: IP 20 im eingebauten Zustand - Getrennte Ansteuerung von je einem Sonnenschutz-, Tür- oder Fensterantrieb mit Wechselstrommotor für AC 230 V und elektromechanischen oder elektronischen Endlageschaltern pro Aktorkanal - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig feindrähtig und mehrdrähtig 0.5 ... 2.5 mm2 - Zur Montage in Automationsmodulbox AP 118 oder Raumautomationsbox AP 641

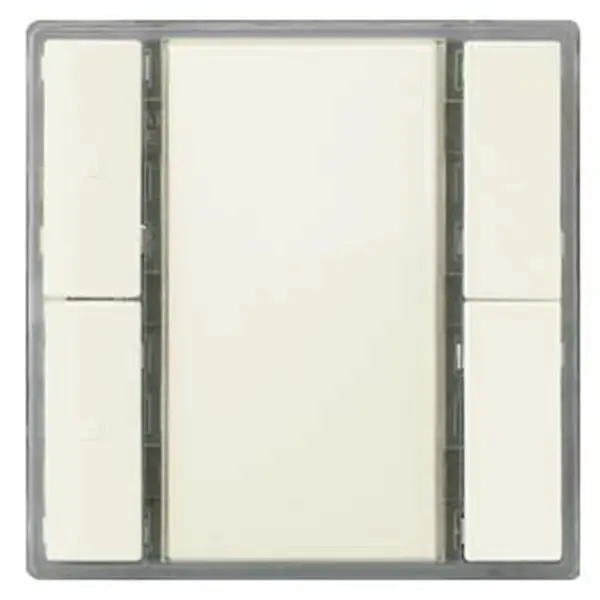

- Taster mit Tasterpaaren - Horizontale Bedienung - Pro Taste wählbare Funktion - LED zur Orientierungsbeleuchtung - Beschriftungsfeld - Aufsteckbar auf Busankoppler (BTM) oder Unterputzaktorik

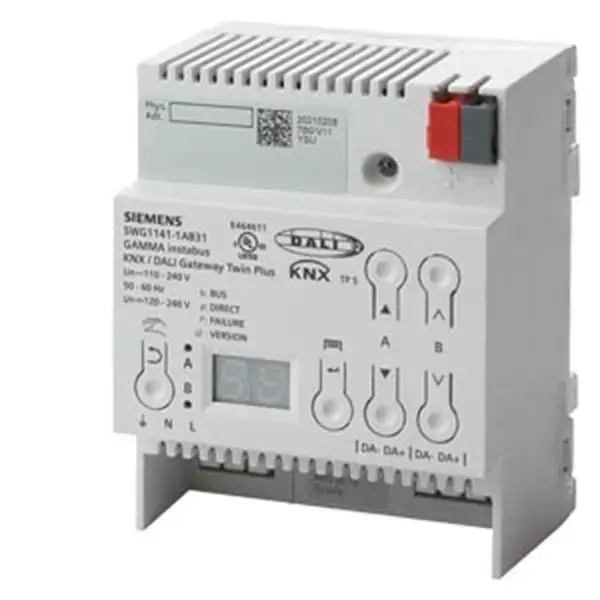

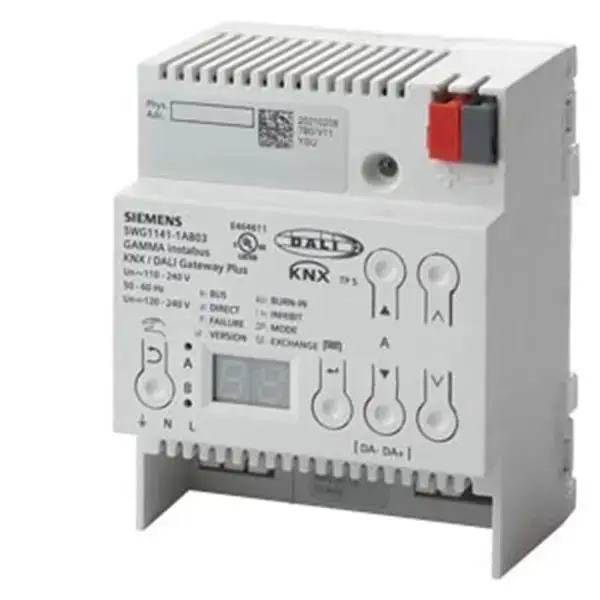

- Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle - Zwei DALI-Ausgänge mit DALI-2 Zertifizierung nach IEC 62386-101 und 103 an die über eine DALI-Busleitung jeweils bis zu 64 DALI-EVGs anschließbar sind - Integriertes Netzgerät für eine Eingangsspannung von AC 110...240 V, 50/60 Hz oder DC 120...240 V zur Spannungsversorgung der Gateway-Elektronik und der DALI-Ausgänge - Unterstützung von EVGs Typ 0, 1, 2, 3, 4, 5, 6, 7 und 8 nach EN 62386 Edition 1 als auch Edition 2 (DALI-2) - DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest - Fremdspannungserkennung bei der Inbetriebnahme, ob an einem DALI-Ausgang fehlerhaft Netzspannung anliegt - LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen - Taster zum Umschalten zwischen Bus- und Direktbetrieb - Ein Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb - Eine LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb - Konfigurierbares Verhalten bei Busspannungsausfall (Standalone-Betrieb) - Ansteuerung (Schalten, Dimmen und Dimmwert-Setzen) aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb - Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer - Einstufiger oder zweistufiger Zeitschalterbetrieb - Integrierte Szenensteuerung für bis zu 32 Szenen - Zuordnung der DALI-EVGs zu den einzelnen Gruppen und mit Testmöglichkeit der EVGs, Gruppen und Szenen mittels der ETS bei der Inbetriebnahme des Gateway - Möglichkeit defekte DALI-EVG ohne Software (ETS) zu erneuern - Integrierter KNX-Busankoppler mit max. nur halber Standard-Buslast (5 mA) - KNX-Busanschluss über Busklemme - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

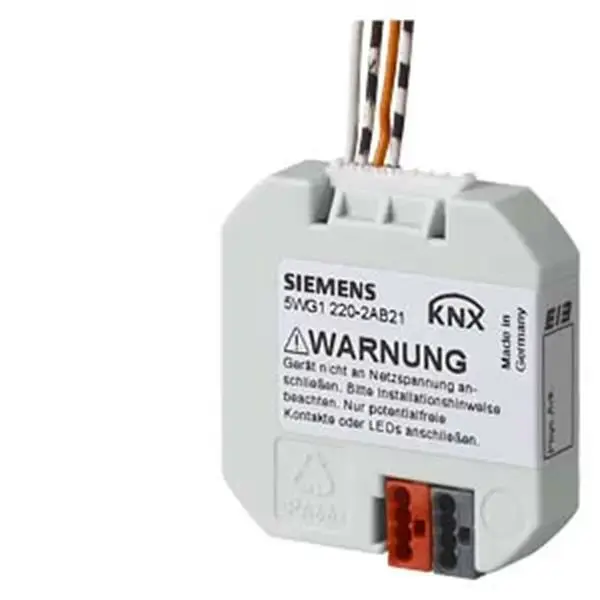

2 Ein-/Ausgänge

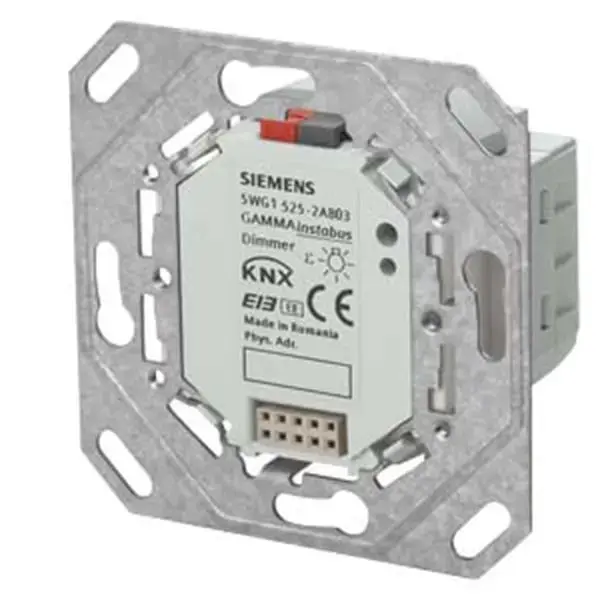

- Ein Ausgang zum Schalten und Dimmen von ohmschen (R), induktiven (L) oder kapazitiven (C) Lasten - Automatische Anpassung an Phasenanschnitt- oder Phasenabschnitt-Steuerung, abhängig vom angeschlossenen Lasttyp - Bemessungsbetriebsspannung AC 230 V - Bemessungsfrequenz: 50...60 Hz - Bemessungsleistung bei +35°C Umgebungstemperatur: 10...250 VA - Elektronischer Schutz des Ausgangs gegen Überlast, Kurzschluss und Übertemperatur - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5...2,5 mm2 Durchmesser - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Zum Einbau in UP-Gerätedosen mit Durchmesser 60 mm, 60 mm tief

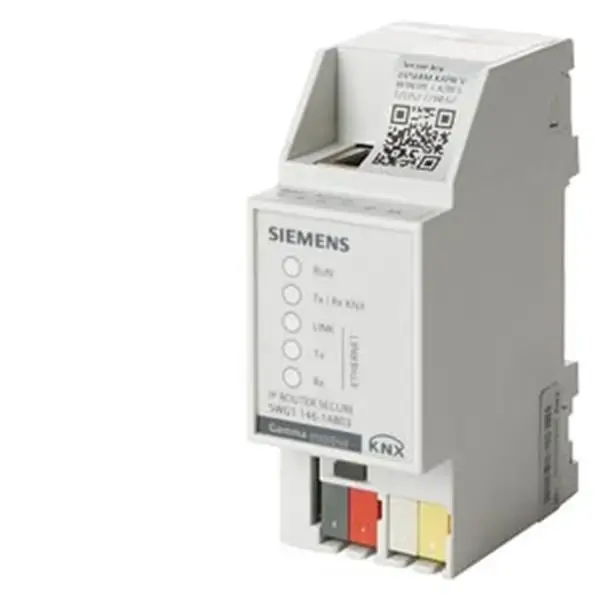

- Zum Verbinden von Buslinien oder Busbereichen über ein Datennetzwerk (Ethernet 10BaseT oder 100BaseT) mit Internet Protokoll (IP) - Einsetzbar als Linien-, Bereichs- oder Netzwerkkoppler (Weltenkoppler) - Nutzung des Protokolls KNXnet/IP oder dem gesicherten Zugriff und Datenübertragung über KNXnet/IP Secure - Bis zu fünf KNXnet/IP Tunneling Verbindungen für parallelen Buszugriff der ETS und weiterer PC Software - Zuweisung der Netzwerkparameter durch den Installateur über die ETS, automatisch von einem DHCP-Dienst - 5 LEDs zur Anzeige von Betriebsbereitschaft, KNX-Kommunikation und IP-Kommunikation - Spannungsversorgung der Elektronik über Power over Ethernet gemäß IEEE 802.3af oder alternativ durch eine externe Sicherheitsspannungsquelle für AC/DC 24 V - Steckbarer Klemmblock zum Anschluss der externen Spannungsquelle - Ethernetanschluss über RJ45-Buchse - Gehäuse: Kunststoff, Farbe RAL 7035 (lichtgrau), N-Maß - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715 - Schutzart: IP 20

- Taster mit drei Tasterpaaren - Horizontale Bedienung - Pro Taste wählbare Funktion, Szenenbaustein - LED zur Orientierungsbeleuchtung - Beschriftungsfeld - Raumtemperaturfühler - Aufsteckbar auf Busankoppler (BTM) oder Unterputzaktorik

- Erfassen und Senden von max. Windgeschwindigkeit und min./max. Außentemperatur pro Tag - Berechnen und Senden der Winkelangaben (Azimut und Elevation) zur aktuellen Sonnenstellung - Integrierter Jalousiesteuerbaustein: 8 ansteuerbare Fassaden

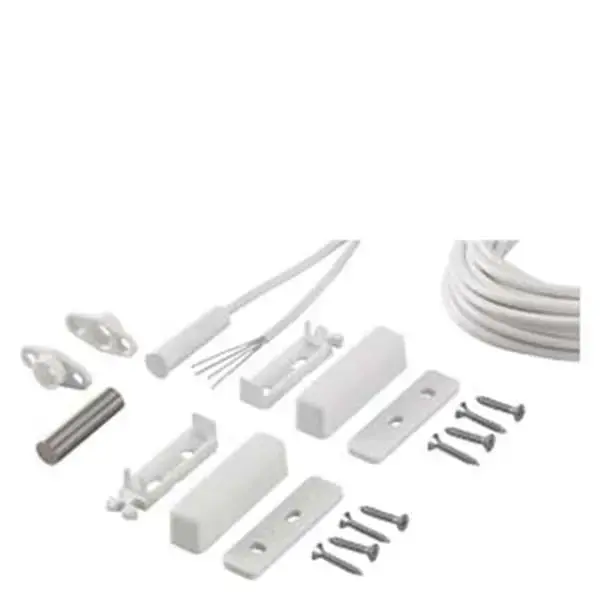

- Schaltbarkeit: max. 5 W - Übergangswiderstand: max. 150 mW - VdS-Klasse B - 5 m langes Anschlusskabel LiYY 4 x 0,14 mm2 - Geeignet zur Ein-/Aufbaumontage - 2 Aufbaugehäuseoberteile (43 x 12 x 12 mm) - 2 Aufbaugehäuseunterteile - 4 Distanzplatten mit 2 x 4 mm bzw. 2 x 2 mm Stärke - 2 Einbauflansche - 4 Senkblechschrauben DIN 7982-ST2, 9 x 16-A2

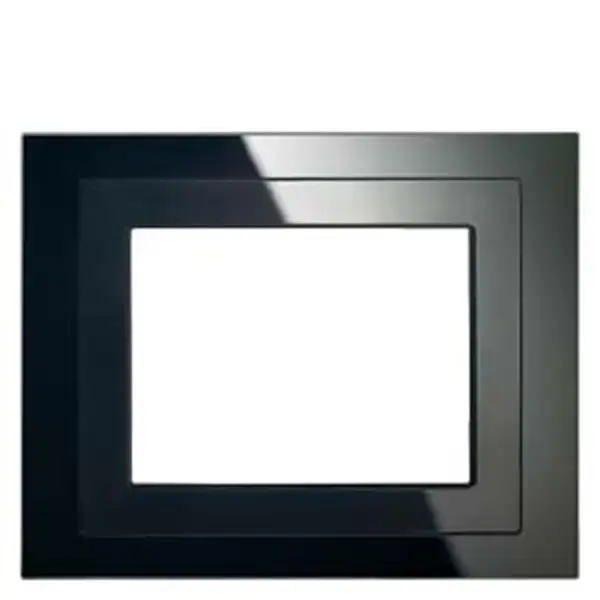

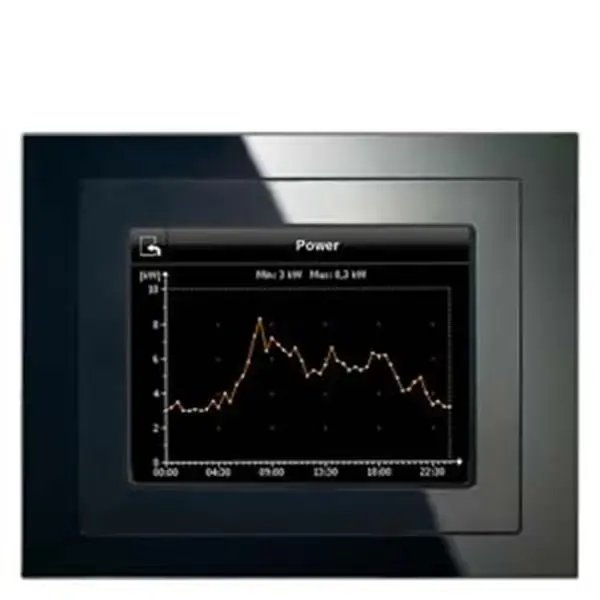

Designrahmen Glas schwarz für Farb-Touch-Panel UP 588/3

Bemessungsbetriebsspannung AC/DC 24 V, Stromaufnahme ca. 400 mA

- Für Bedienoberflächen im Design DELTA style - Zum Aufstecken auf einen Busankoppler (BTM) UP 117C12 für NEMA-Gerätedosen

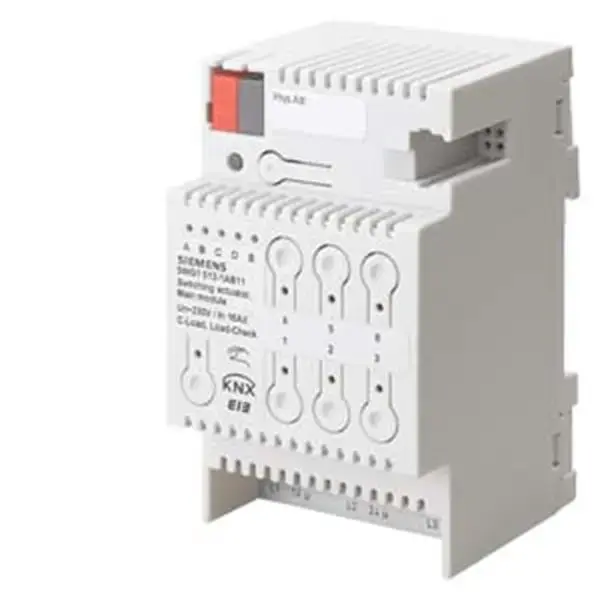

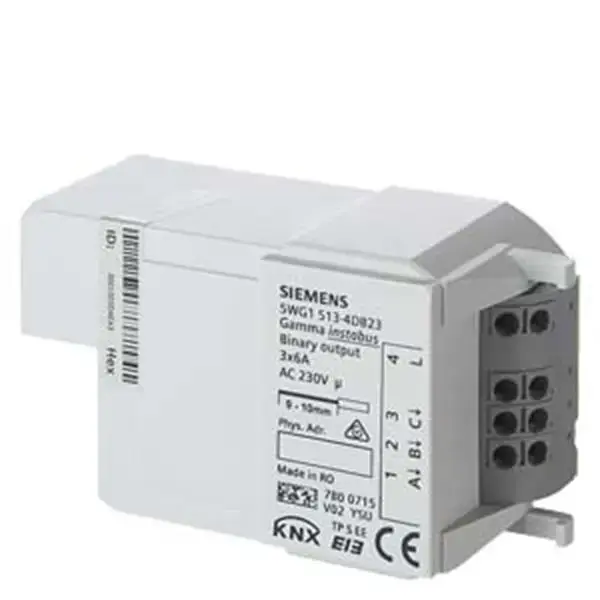

- 3 potentialfreie Relaiskontakte - Ein Relaiskontakt pro Ausgang als Schaltelement - Kontakt-Bemessungsstrom nach DIN EN 60669-1: 6 A (ohmsche Last) - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Schutzart: IP 20 im eingebauten Zustand - Kontakt-Bemessungsbetriebsspannung AC 230 V - Kontakt-Bemessungsfrequenz: 50/60 Hz - Schraubenlose Klemmen zum Anschluss und Durchschleifen von unbehandelten Leitern eindrähtig, feindrähtig und mehrdrähtig, 0,5...2,5 mm2 - Zur Montage in Automationsmodulbox AP 118 oder Raumautomationsbox AP 641

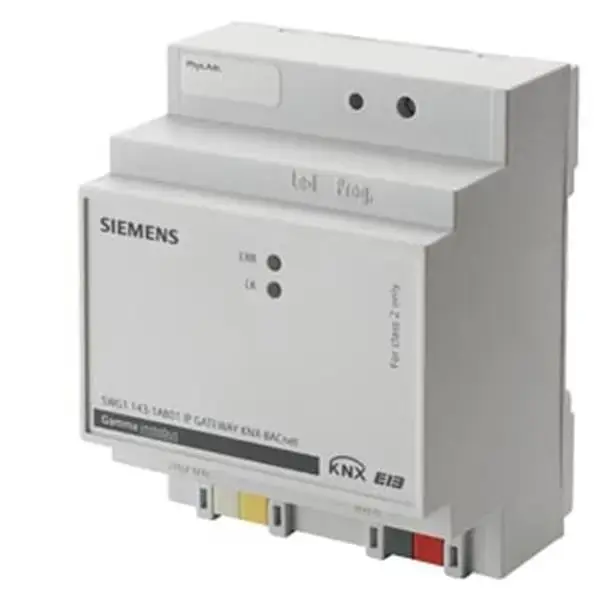

- BACnet Application Specific Controller (B-ASC) als Gateway zwischen KNX TP und BACnet IP - Bis zu 250 BACnet Objekte - Bis zu 455 BACnet Einträge zur automatischen Weiterleitung von BACnet Objektwerten bei Änderung (COV-Subscriptions) - Automatische Umsetzung der KNX Kommunikationsobjekte in BACnet Objekte gemäß Konfiguration mit der ETS - Zur Kommunikation zwischen KNX/EIB-Geräten und PCs sowie, in Verbindung mit einem LAN-Modem oder DSL Router, zum Fernzugriff auf eine KNX/EIB-Installation - zur Nutzung als Schnittstelle mit der ETS4 und zu einer Visualisierung - Nutzung des Protokolls KNXnet/IP - Bis zu einer KNXnet/IP Tunneling Verbindung für Buszugriff der ETS oder anderer PC Software - ObjectServer Verbindung zur Visualisierung über Netzwerkverbindungen mit langen Signallaufzeiten - Zuweisung der Netzwerkparameter durch den Installateur über die ETS oder automatisch von einem DHCP-Dienst im Netzwerk - 2 LEDs zur Anzeige von Betriebsbereitschaft und IP-Kommunikation - Zusätzliche Spannungsversorgung über eine externe Sicherheitsspannungsquelle für AC/DC 24 V, 40 mA - Steckbarer Klemmblock zum Anschluss der externen Spannungsquelle - Integrierter Busankoppler, Busanschluss über Busklemme - Ethernetanschluss über RJ45-Buchse - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

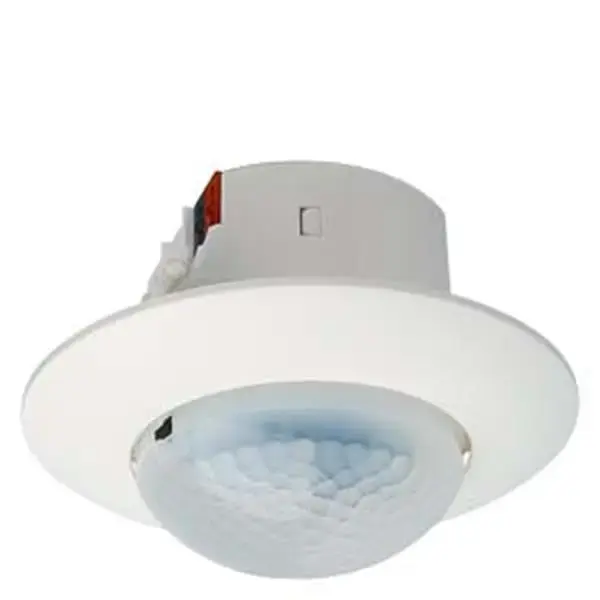

- Helligkeitsmessung als Mischlichtmessung - Montage an Decke auf einer Unterputz-Gerätedose mit 60 mm Durchmesser und mind. 40 mm Einbautiefe oder in einem getrennt zu bestellenden Aufputz-Gehäuse - Programmiertaste von vorne bedienbar - Integrierter IR-Empfänger für S 255/11

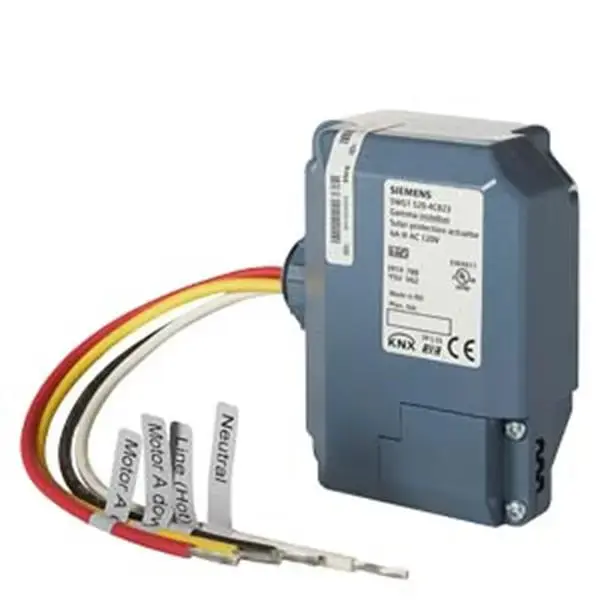

- 1 Kanal zur Ansteuerung von einem Sonnenschutz-, Tür- oder Fensterantrieb mit Wechselstrommotor und elektromechanischen Endlageschaltern - Elektrisch gegeneinander verriegelte Relais für einen Kanal (Antriebsschutz) - Integrierte Elektronik zum Erkennen des Ansprechens elektromechanischer Endlageschalter und zur Autokalibrierung der Fahrzeiten von einer Endlage bis zur anderen - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Schutzart: IP 20 im eingebauten Zustand - Relaiskontakte bemessen für AC 120 V, 6 A (ohmsche Last) - Einbaugerät mit 1/2 Zoll Gewindeanschluss zur Installation an oder in einer NEMA/UL Verteilerdose (Junction-Box) mit Durchführung der Funktionsleitungen durch den 1/2 Zoll Gewindeanschluss

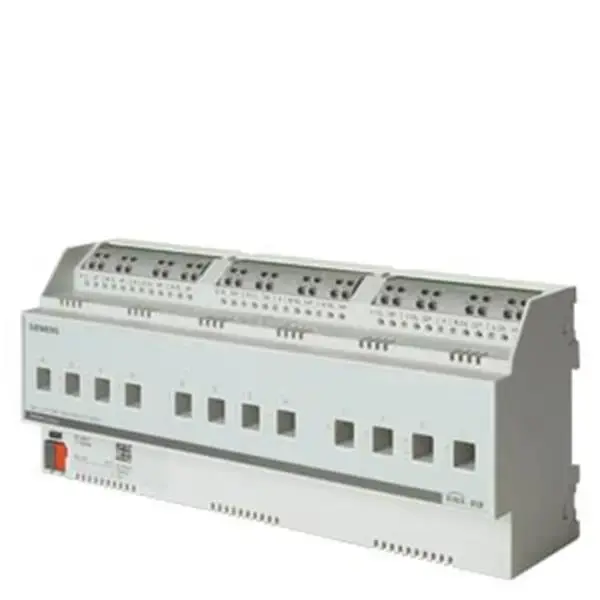

Kontakt-Bemessungsstrom nach DIN EN 60669: 10 AX (140 µF Leuchtstofflampenlast), 16 A (ohmsche Last)

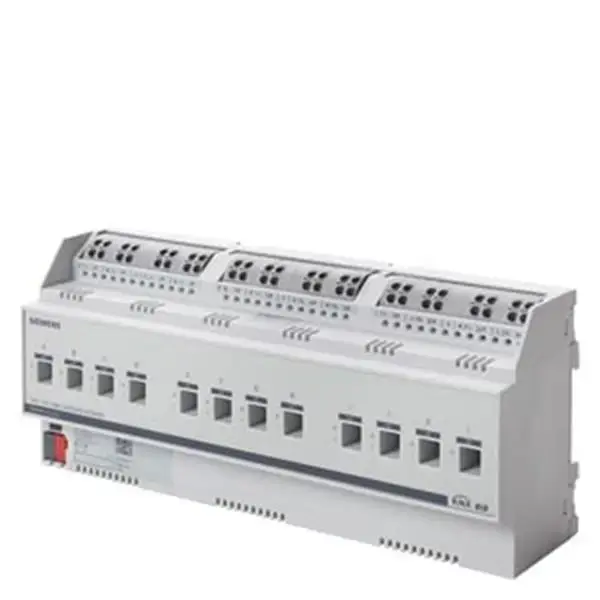

- Kontakt-Bemessungsstrom nach DIN EN 60669: 16 AX / 20 AX (200 ?F Leuchtstofflampenlast)

- Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

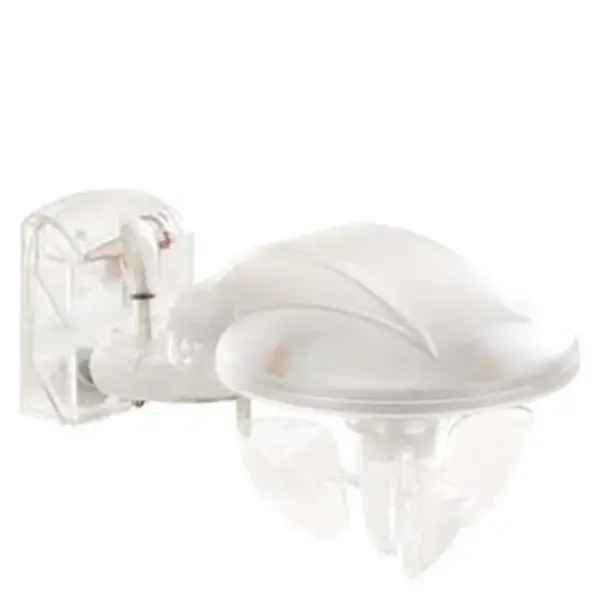

- Windrad zum Messen der Windgeschwindigkeit, Messbereich 2-30 m/s - Drei voneinander unabhängige Helligkeitsfühler, Messbereich 1-100000 Lux - Berücksichtigung von bis zu zwei externen Helligkeitsfühlern - Außentemperaturfühler, Messbereich -30 . +60°C - Senden aller Messwerte über den Bus - Überwachen aller Messwerte - Berücksichtigung der Ausrichtung von bis zu 3 Fassaden und automatischer Aktivierung/Deaktivierung des Sonnenschutzes einer Fassade während der Zeit, in der die Sonne die jeweilige Fassade bescheint - Ein Sicherheitsalarm zum Deaktivieren des Sonnenschutzes, ausgelöst durch ein externes Sicherheitsobjekt oder durch logische UND-/ODER-Verknüpfung der erfassten Wetterdaten - 4 von den Wetterdaten unabhängige Schwellwertschalter mit jeweils 2 Ausgangsobjekten - 6 von den Wetterdaten unabhängige logische UND-, ODER oder XODER-Verknüpfungen von jeweils bis zu 4 Eingangsobjekten und jeweils 2 Ausgangsobjekten - Integrierter Busankoppler, Busanschluss über Busklemme - Als Kompaktgerät zur Mast- oder Wandmontage, einschließlich Mastbefestigung für Durchmesser 48-60 mm

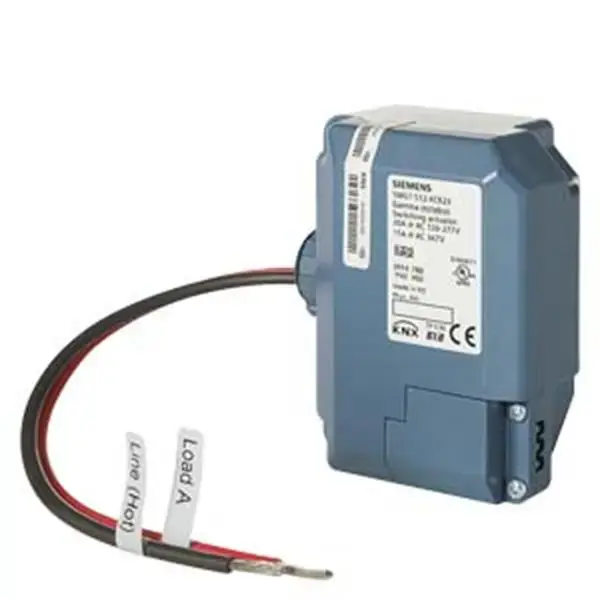

- Ein Relaiskontakt als Schaltelement - Betrieb der Elektronik über Busspannung - Integrierter Busankoppler, Busanschluss über Busklemme - Schutzart: IP 20 im eingebauten Zustand - Kontakt-Bemessungsspannung AC 120...277 V, AC 347 V - Kontakt-Bemessungsfrequenz: 50/60 Hz - Leuchtstofflampenlast nach DIN EN 60669-1: 20 AX (200 µF) bei AC 120/277 V, 15 AX (200 µF) bei AC 347 V - Einbaugerät mit 1/2 Zoll Gewindeanschluss zur Installation an oder in einer NEMA/UL Verteilerdose (Junction-Box) mit Durchführung der Funktionsleitungen durch den 1/2 Zoll Gewindeanschluss

- Zur Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle - DALI-Ausgang mit DALI-2 Zertifizierung nach IEC 62386-101 und 103, über DALI-Busleitung bis zu 64 DALI-EVG Ed.1 und DALI-2 und mindestens 10 DALI-Sensoren (davon max. 8 Bewegungsmelder) anschließbar (aktuell werden nur Osram und Siemens DALI Sensoren unterstützt) - Integriertes Netzgerät für Eingangsspannung von AC 110-240 V, 50-60 Hz oder DC 120-240 V zur Spannungsversorgung der Gateway-Elektronik und DALI-Ausgänge - DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest - Fremdspannungserkennung bei Inbetriebnahme, ob an DALI-Ausgang fehlerhaft Netzspannung anliegt - LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen - 1 Taster zum Umschalten zwischen Bus- und Direktbetrieb - 1 Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb - 1 LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb - Konfigurierbares Verhalten bei Busspannungsausfall (Standalone) - Konfigurierbare Standardanwendungen ohne ETS - Zeitschaltfunktion für Tag, Woche, Datum mit Astrofunktion - Ansteuerung aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb - Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer - Umsetzung von Dimmbefehlen in temporäre Sollwertverschiebung bei EVGs mit integrierter Konstantlichtregelung und direkt angeschlossenem Helligkeitssensor - Ein- oder zweistufiger Zeitschalterbetrieb - 4 integrierte Effektsteuerungen für einmalig oder zyklisch ablaufende Lauflicht- oder Farbeffekte - Unterscheidung von Einzelbatterienotleuchten mit einem oder zwei DALI Geräten - Starten der Selbsttests jedes einzelnen Konverters und Meldung des Testergebnisses über Bus oder speichern in persistenten Speicher mit Speicherüberwachung über Objekt - Unterscheidung von Funktionsprüfung, Teildauerprüfung, Dauerprüfung

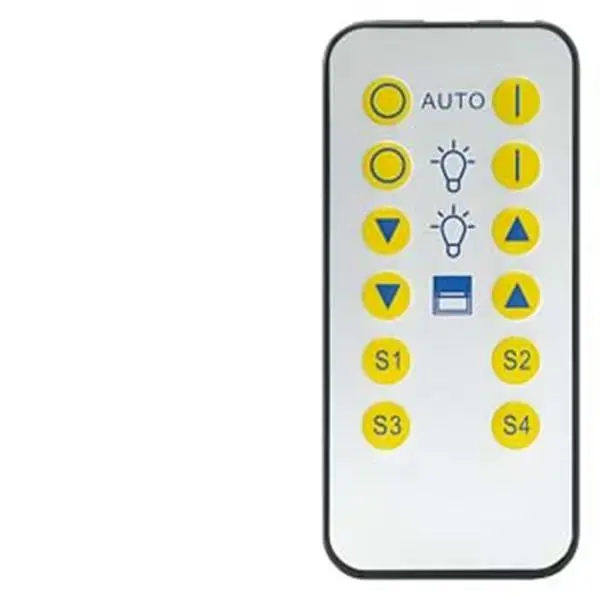

- 6 Tastenpaare zum Fernbedienen von Beleuchtung, Jalousie und Szenen - Parametrierung erfolgt über ETS im Präsenzmelder UP 258E22, UP 258D12, UP 258D.. oder im Helligkeitsregler UP 255D21 - Reichweite: bis zu 10 m - Spannungsversorgung: Lithium Knopfzelle CR2025 (im Lieferumfang enthalten) - Schutzart (nach EN 60529): IP40

Einbau-/Hohlwanddose für Farb-Touch-Panel UP 588

Kontaktbemessungsstrom 16 AX
