Schütze & Schalter

Lasttrennschalter ? PowerPact-Multistandard ? L-Rahmen ? 600 A ? 125 kA.

Motorabgänge TeSys U ist der erste intelligente Motorabgang der Steuern, Schalten und Schützen in einem Gerät vereinigt. Kompakt, einfach und modular passt er sich allen Anwendungen an.

Die PowerPacT H-, J- und L-Rahmen-Leistungsschalter wurden entwickelt, um elektrische Systeme vor Schäden durch Überlast und Kurzschlüsse zu schützen. H- und J-Rahmen-Leistungsschalter sind entweder mit thermisch-magnetischen oder mit elektronischen Micrologic-Auslösern erhältlich. Die neue Generation von PowerPacT mit Micrologic-Schutzschaltern setzt den Standard für den direkten Zugang zum Energiemanagement. Die integrierte Messung verbessert ihre Schutzfunktionen. Zum ersten Mal können Schneider Electric-Anwender Ströme von 15 bis 3000 A überwachen, was eine neue Leistung in einem bemerkenswert kompakten Gerät bietet. Dieser PowerPacT H-Leistungsschalter hat einen Nennstrom von 110A und ist ein 3P-Schalter. Dieser Schalter hat ein Ausschaltvermögen von 50kA@600V AC und verfügt über einen thermisch-magnetischen Auslöser. Dieser Leistungsschalter entspricht den UL-, CE-, IEC- und CSA-Normen. Der thermische Strom dieses Schalters hat einen magnetischen Auslösestrom von 1700A. Die Abmessungen dieses Leistungsschalters betragen 104,6mm x 162,6mm x 110,7mm (BxHxT) und er ist für eine Umgebungstemperatur von 40°C ausgelegt. Dieses Produkt wird mit einer 18-monatigen Garantie geliefert.

PowerPact-Multistandard, L-Rahmen, 250 A, 100 kA, Auslösegerät Micrologic 3.0.

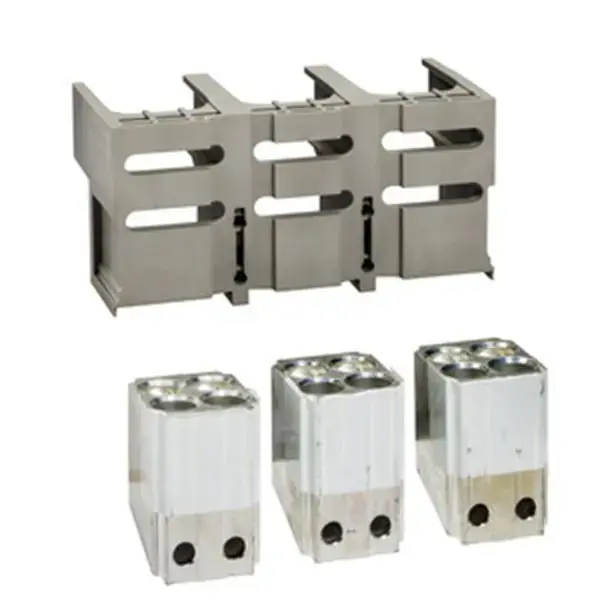

Bei diesem Zubehör handelt es sich um einen speziellen Satz von blanken Kabelsteckern und Klemmenabschirmungen für 4-polige, fest frontal angeschlossene ComPact NSX 630b-1600. Die blanken Kabelanschlüsse können bis zu vier 240mm² Kupfer- oder Aluminiumkabel aufnehmen. Die Klemmenabschirmung isoliert die Stromanschlusspunkte. Der Nennstrom beträgt bis zu 1250 A. Sie werden als 4-teiliger Satz verkauft.

Externer Sensor (NCT) für den Nullleiter von 3-Phasen-4-Leiter-Systemen. EasyPact MVS ist konform mit internationalen Standards (IEC 60947, CE, EAC und RoHS). Die Abmessungen betragen 295mm x 127mm x 102mm (B x H x T).

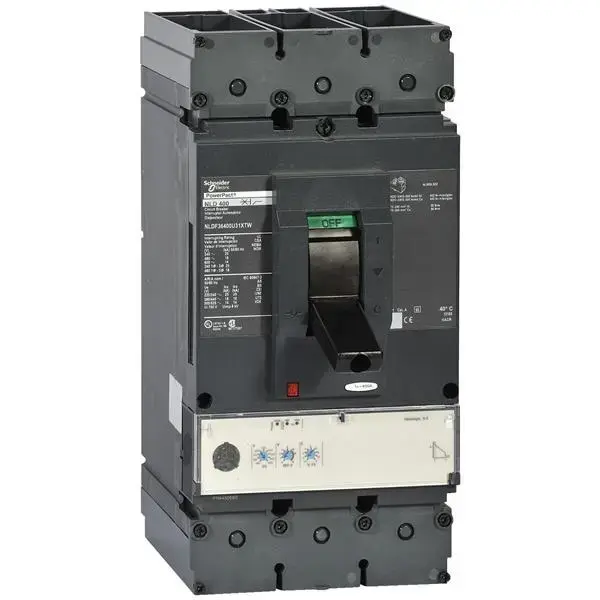

PowerPact-Multistandard, L-Rahmen, 400 A, 100 KA, Auslöseeinheit Micrologic 3.0.

PowerPact-Multistandard ? L-Rahmen ? 250 A ? 65 kA ? Auslösegerät Micrologic 3.0.

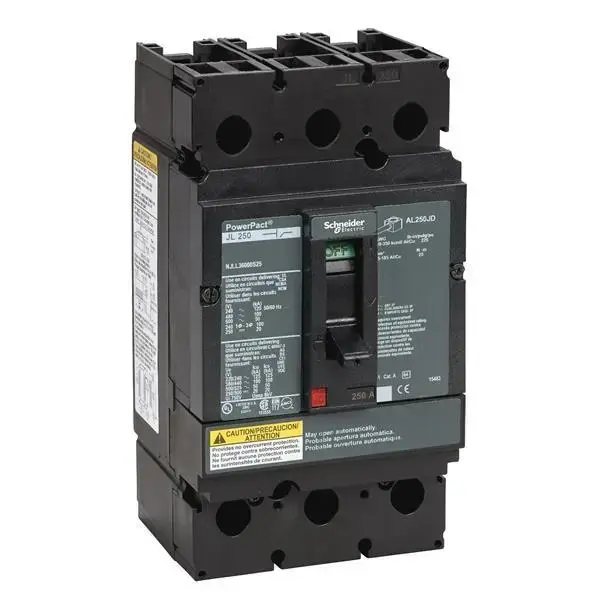

Lasttrennschalter ? PowerPact-Multistandard ? J-Rahmen ? 250 A ? 125 kA.

PowerPact-Multistandard, L-Rahmen, 600 A, 100 kA, Auslösegerät Micrologic 5.3 A.

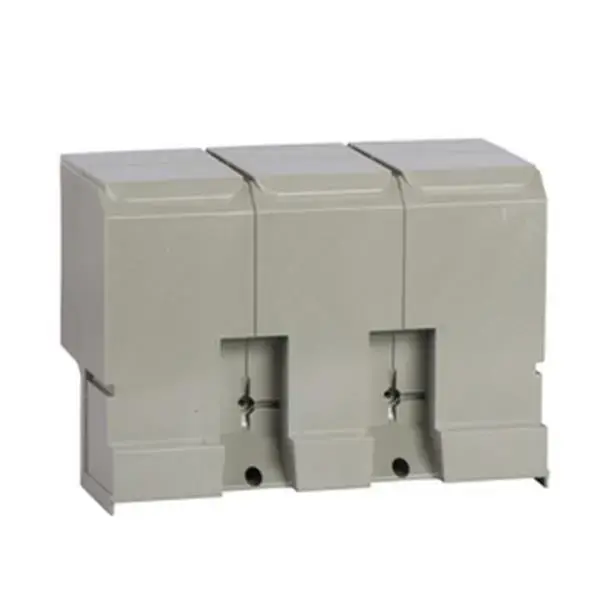

Dies ist ein Isolierzubehör für 4-polige feste ComPact NS 630b-1600. Diese lange Anschlussabschirmung schützt vor direktem Kontakt mit dem Stromkreis. Sie isoliert die Stromanschlusspunkte, insbesondere wenn Kabel mit Kabelschuhen verwendet werden. Er kann vor und nach fest installierten Geräten montiert werden. Es ermöglicht die Einhaltung des von der Norm IEC 60947-2 geforderten Sicherheitsabstands. Er bietet die Schutzart IP40 und den mechanischen Schlagschutz IK07.

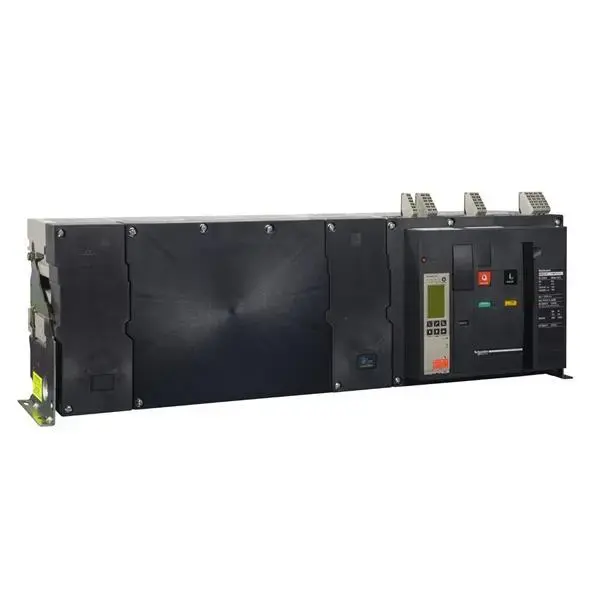

MasterPact NT und NW ist die bewährte Generation von offenen Leistungsschaltern bis 6300 A, die neueste Technologien beinhalten. Der MasterPact NT und NW besteht aus 3 Baugrößen, NT von 630 bis 1600A, NW von 800 bis 4000A und NWb von 4000 bis 6300A. Er ist in Festeinbau oder Einschubtechnik, als Leistungs- oder Lasttrennschalter konfigurierbar. Das integrierbare Schutz- und Auslösegerät MicroLogic kann mit einer Vielzahl von Funktionen und Zubehör ausgestattet werden Offener Lasttrennschalter MasterPact NWb 5000A HA Icm ist 187kA bei 690VAC 4P Grundschalter ohne Micrologic Festeinbaueinbau Der Masterpact ist über den Online-Konfigurator bestellbar.

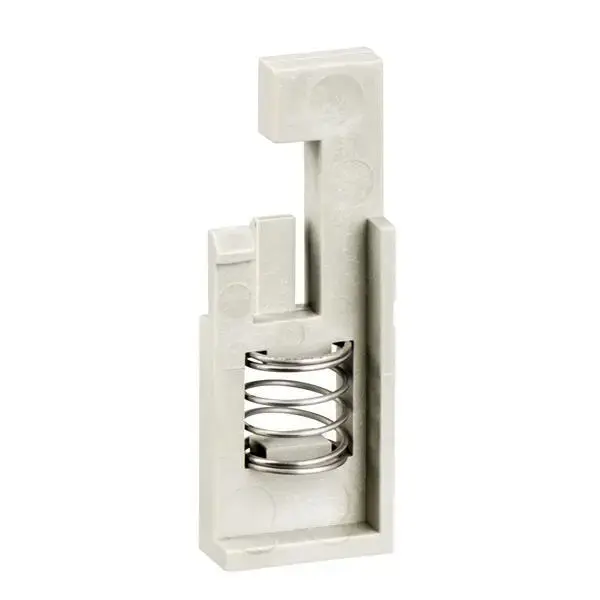

Verrieg. Kurbeleinführung,f. Verr. Masterpact NW/NW DC/NW UL 489 Einsch.

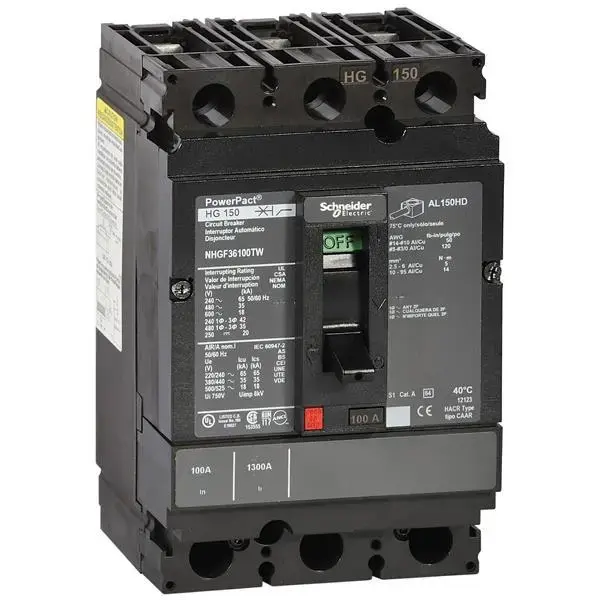

PowerPact-Multistandard - H-Rahmen - 100 A - 65 KA - TM-Auslöseeinheit.

PowerPact-Multistandard ? H-Rahmen ? 60 A ? 25 kA ? Auslösegerät Micrologic 3.0.

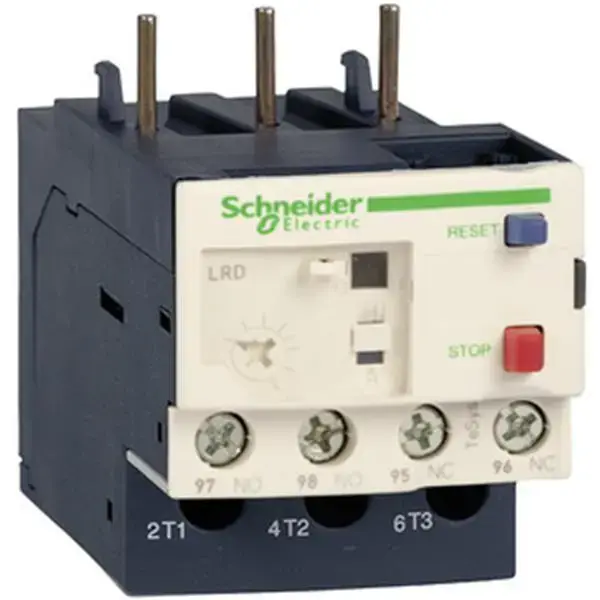

TeSys LR – 3-polige Motorschutzrelais. Motorschutzrelais, Federzuganschluss. Einstellbereich_Relais 23-32 A, Max. Grösse aM 40, Max. Grösse BS88 63, Max. Grösse gG 63, MTZ 01, Verwendung D25-D38. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test”. Blauer Taster für die Funktion -Aus” und -Manuelle Rückstellung”. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.

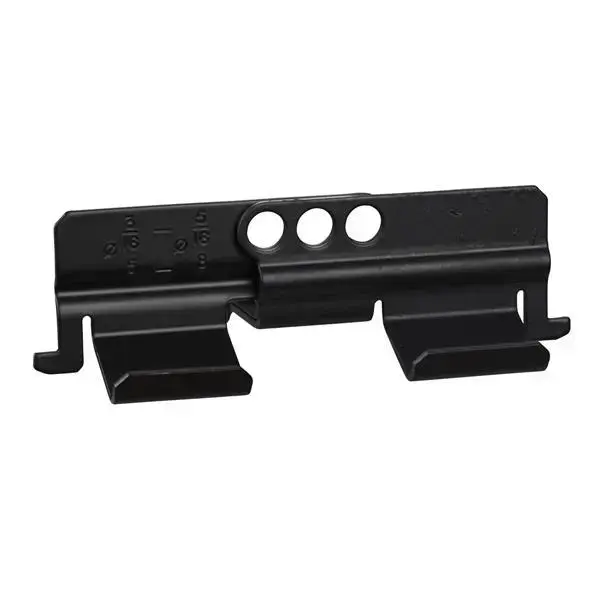

Abnehmbare Schließvorrichtung für Kipphebelantrieb. Verriegelung durch 3 Vorhängeschlösser. Verriegelung für ComPact NS1600b bis NS3200.

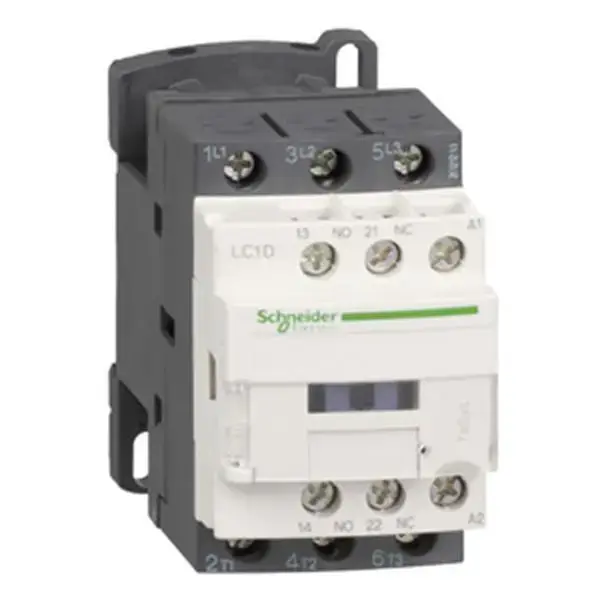

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 220 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,485 kg. Kategorie AC-1, AC-3, AC-4. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, GL, CSA, RINA, UL, GOST, BV, DNV, LROS (Lloyds register of shipping). Produktstandards gem.

Schutzschalter Kurzschlussklemmenabdeckung.

PowerPact-Multistandard ? H-Rahmen ? 150 A ? 25 kA ? Auslösegerät Micrologic 3.0.

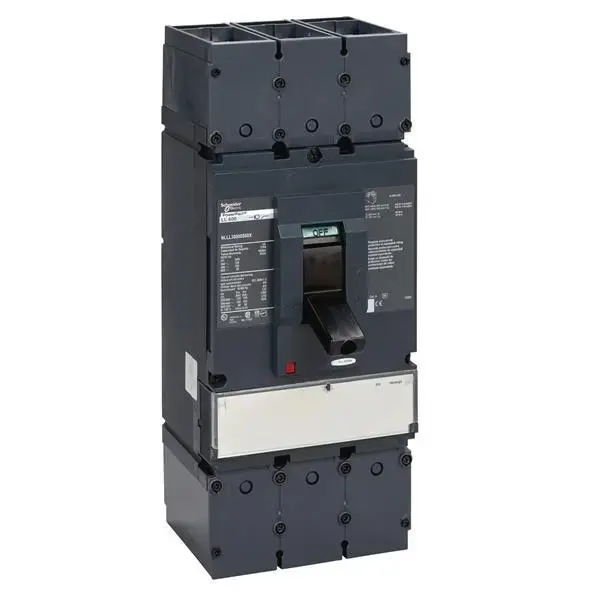

Dieser PowerPact Multistandard L-Rahmen Kompaktleistungsschalter hat 3 Pole, ist einbaufertig und hat einen Leitungsnennstrom von 600 A bei 40 °C. Er ist mit einem elektronischen Micrologic 3.0-Auslöser ausgestattet, der LI-Schutz bietet, und hat ein Ausschaltvermögen von 14kA bei 600V AC gemäß UL 489 und 14kA bei 500/525V AC gemäß IEC 947-2. Diese Schutzschalter verfügen über einen überzentralen, auslösefreien Kippmechanismus mit Schnellauslösung. Der Griff des Schutzschalters kann eine von drei Stellungen einnehmen: EIN, ausgelöst oder AUS, wobei eine positive optische Anzeige erfolgt, wenn der Schutzschalter ausgelöst und der Stromkreis unterbrochen wurde. Alle PowerPact Multistandard-Schutzschalter sind mit Doppelunterbrechungs-Drehkontakten ausgestattet, die den Spitzenstrom während eines Kurzschlusses reduzieren. Die Powerpact Multistandard L-Rahmen Leistungsschalter werden mit metrischen Anschlussmuttern auf der Netz- und Lastseite des Gerätes geliefert. Die Geräteabmessungen sind 139.70 mm, 287,02 mm, 167.89 mm (BxHxT). Für die Leistungsschalter der PowerPact-Reihe sind gängige Zubehör- und Zusatzgeräte erhältlich. Die Multistandard-Schutzschalter sind von UL, CSA, NOM, IEC, CCC zertifiziert und mit dem CE-Zeichen versehen, um eine weltweite Akzeptanz zu gewährleisten.

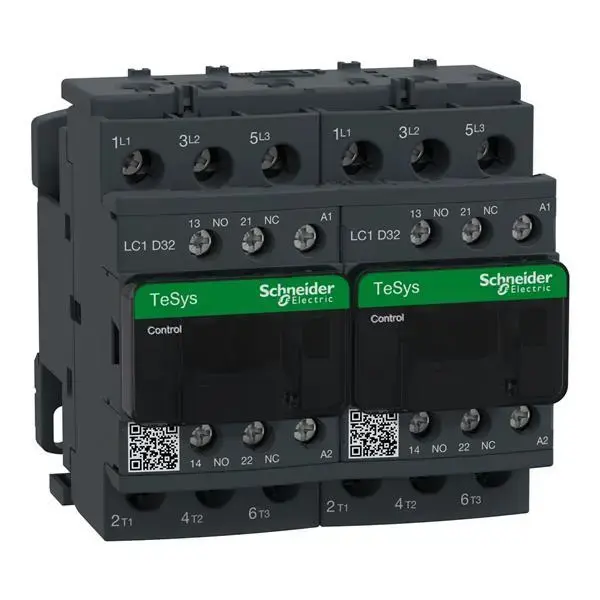

3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 15kW@400V. Es bietet 42 V 50/60 Hz AC-Spulen, integrierte Hilfskontakte 2S+2Ö (NC-Spiegelkontakte), Leistungs- und Steueranschlüsse über Schraubklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit 2 Drehrichtungen und mechanischer Verriegelung. Kompakt (90 mm breit), DIN-Schienen montiert, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).

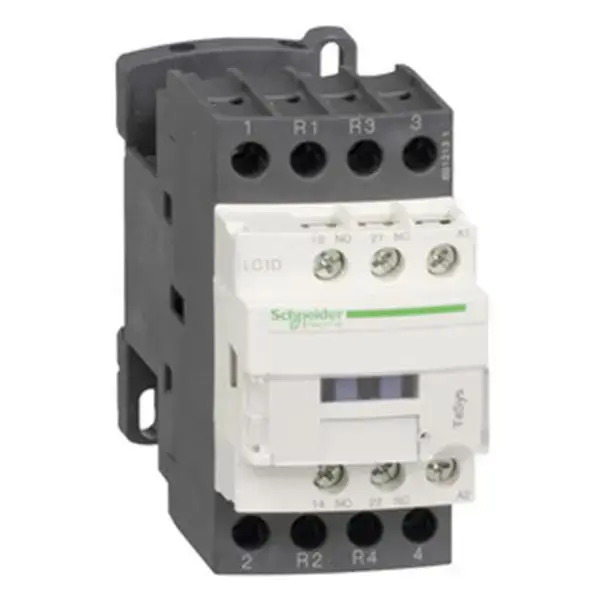

Leistungsschütz TeSys LC1D. 4 polig, 2 Schließer + 2 Öffner. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Spule 48 V DC. Abmessung (BxHxT) 45x85x99 mm, Gewicht 0,525 kg. Kategorie AC-1. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach DNV, GL, CCC, UL, LROS (Lloyds register of shipping), GOST, RINA, BV, CSA. Produktstandards gem.

PowerPact 150A TM50a 3P 65kA.

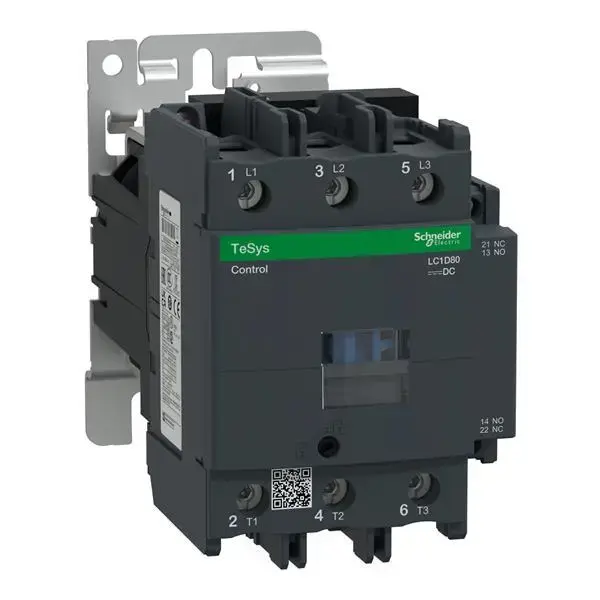

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 48 V DC. Abmessung (BxHxT) 85x127x186 mm, Gewicht 2,59 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, CSA, GOST, LROS (Lloyds register of shipping), DNV, GL, BV, RINA, CCC. Produktstandards gem.
