Erdung

CombiController-Oberteil - Kombiableiter Typ 1+2 . Steckbares Oberteil ohne Werkzeug und Spannungsunterbrechung in Unterteil einsetzbar. Inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Defektanzeige. Hohe Stromleitfähigkeit bei langer Lebensdauer

Oberteil - Typ 2 Überspannungsableiter . Steckbares Oberteil, Oberteil ohne Werkzeug vom Unterteil zu trennen. Inkl. thermischer Abtrennvorrichtung und optischer Defektanzeige. Hohe Stromleitfähigkeit bei langer Lebensdauer

. mit Gewinde M16 x 20. mit Anschlusslasche. inkl. vormontiertem Verbinder Typ 5001 DIN für Rundleiter Rd 8-10. für Standfüße mit Innengewinde M16

. Montagefuß aus Aluminium mit 10 Anschlusslöchern Ø 6,5 mm und 4 Anschlusslöchern Ø 8,5 mm. Typ ...150 8 mit Halter passend für Rundleiter RD 8. Anwendung bei Schutzhütten, z.B. Golf-, Grill- oder Berghütten

. FangFix-Klemme aus VA für RD 8 mm. entspricht den Anforderungen nach VDE 0185-305 (IEC 62305). Montage des Rundleiters an der Fangstange mit nur einer Schraube. passend für Ø 16 mm Rohr-Fangstangen

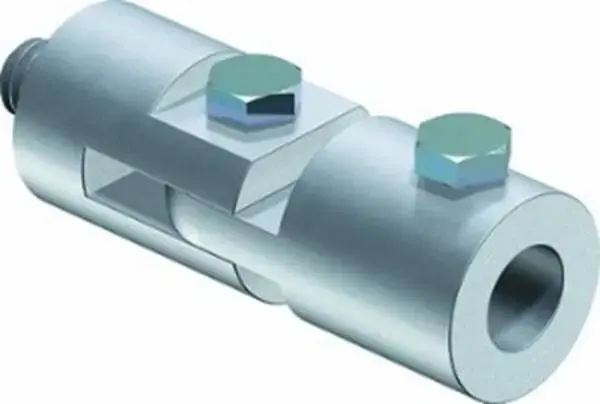

. Anschlussgelenk zur Montage auf Betonsteinen . mit Gewinde M16 bei schrägen Dachflächen. inkl. M10-Schrauben

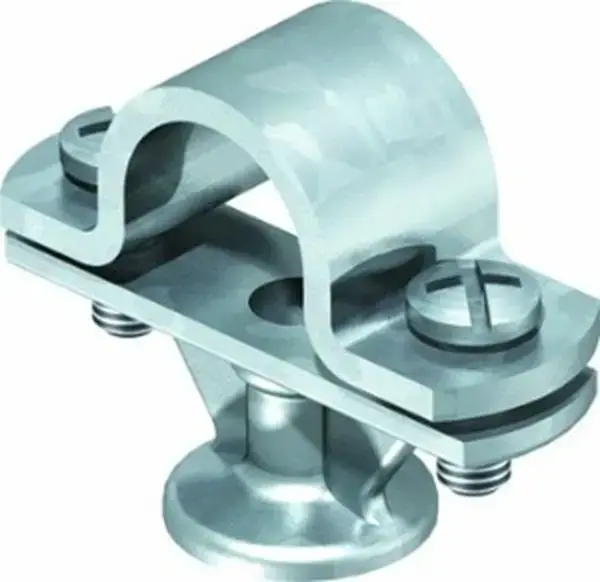

. für isCon®-Leitung zur Montage an Dach-/Wandaufbauten. mit Federscheiben zur Schraubensicherung gegen Selbstlockern

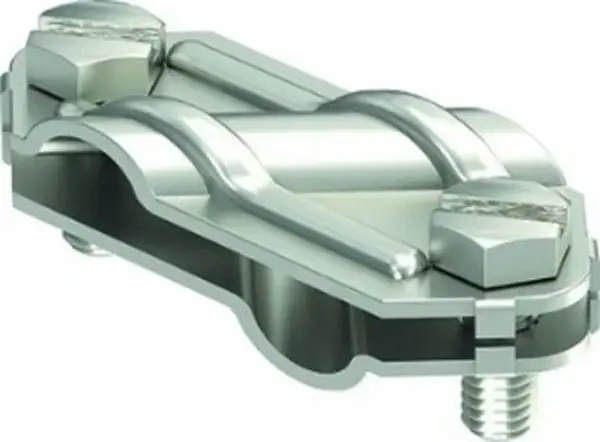

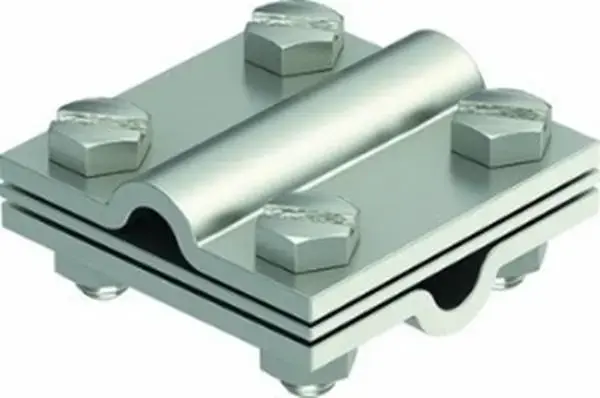

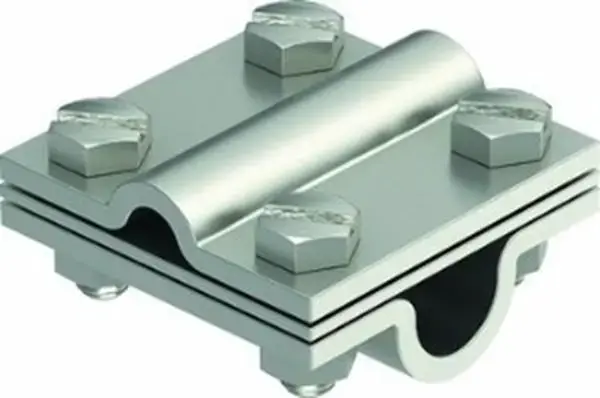

. entspricht den Anforderungen nach VDE 0185-305-3 (IEC/ EN 62305-3). Passung: Rd 8-10 x Rd 8-10 / FL 30. mit Zwischenplatte. montiert mit 4 Sechskantschrauben M8 x 25 und 4 Sechskantmuttern M8

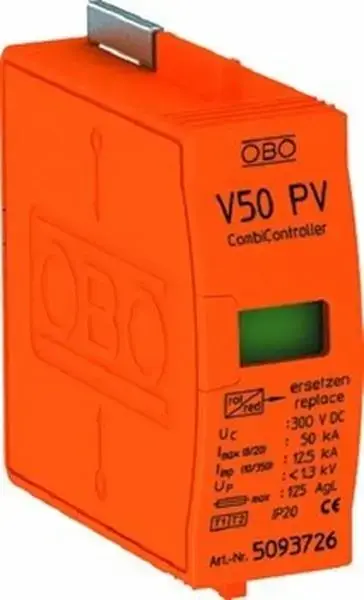

CombiController Oberteil - Typ 1+2 Kombiableiter für Photovoltaik-Anlagen. Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44). Ableitvermögen bis 12,5 kA (10/350) und 50 kA (8/20) pro Pol. niedriger DC-Schutzpegel:

. für T-, Kreuz- und Parallelverbindungen mit Zwischenplatten. schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl A2. mit Federscheibe nach DIN 137. entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)

. geeignet für Windlasten nach Eurocode 1: DIN EN 1991-1-4. verjüngte Fangstange . passend zu 40mm isFang-Dreibeinstativ und isFang-Trägersystemen

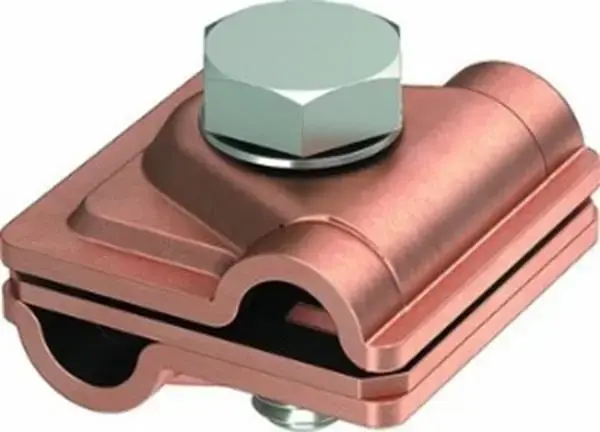

. entspricht den Anforderungen nach VDE 0185-305-3 (IEC/ EN 62305-3). Passung: Rd 8-10 x Rd 8-10. Passung: Rd 8-10 x FL 30. Passung: FL 30 x FL 30. montiert mit 2 Sechskantschrauben M8 x 20

schraubbare Konfektionierung des Anschlusses für die isCon®-Leitung Anschluss und Verlegung der Leitung im isolierten Fangmastgeprüft bis zu 150 kA (Blitzschutzklasse II)

. Mit Sicke . Für Rundleiter Rd 8-10. Inkl. Sechskantschraube M6 x 20 und Mutter M6

. Leichte Ausführung für Unterputz-Trennstellen. Pratzenlänge ca. 80 mm

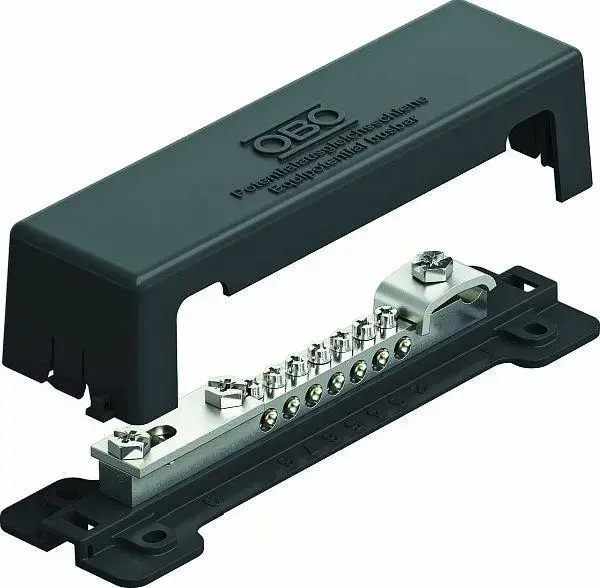

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305 . Abdeckhaube und Fußplatte aus Polystyrol. Farbe: schwarz, UV-resistent. Schrauben und Überleger aus VA. blitzstromtragfähig 50 kA (10/350) Anschlussmöglichkeiten:. 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen bis 16 mm². 1 Rundleiter Rd 8-10. 1 Flachband bis FL 30 oder Rundleiter Rd 8-10

. montiert mit Überleger und Sechskantschrauben M6 x 16. mit Innengewinde M8 bzw. Durchgangsloch Ø 7 mm.

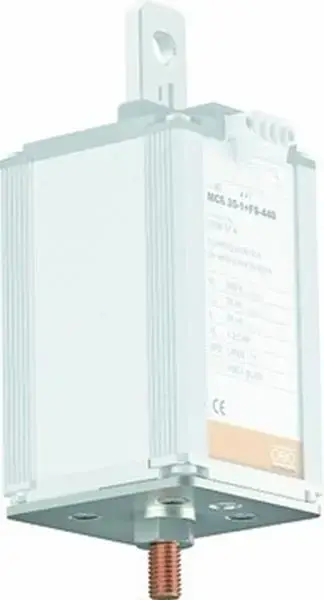

Montageplatte 1-polig mit M10 Gewindeanschluss. Montageplatte mit M10 Gewinde zum Befestigen des Ableiters MCF 35-1+FS-440. M10 Bolzen zum direkten Aufschrauben des Ableiters auf Sammelschienen. benötigte Schrauben zur Befestigung des Ableiters beiliegend

. geeignet für Windlasten nach Eurocode 1: DIN EN 1991-1-4. ab einer freien Länge von >2,5 m wird eine zusätzliche Befestigung z. B. isolierte Abstandshalter empfohlen. Ø 16 mm, Alu. für Standfuß-System mit Innengewinde M16

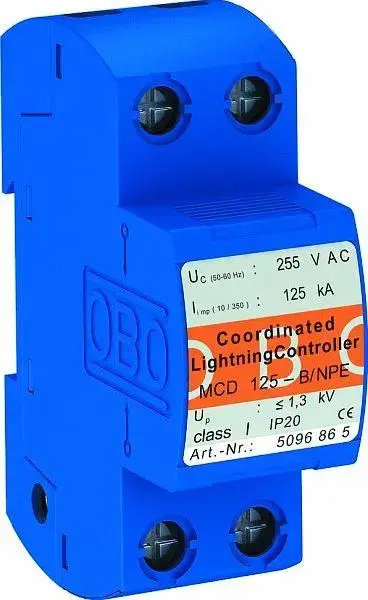

Kombiableiter Typ 1+2, N-PE zum Einsatz in TN-S- und TT-Netzen.MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305. . Ableitervermögen 125 kA (10/350 µs) . Inkl. Steckkappen zur Kennzeichnung der Anschlüsse. Schutzpegel

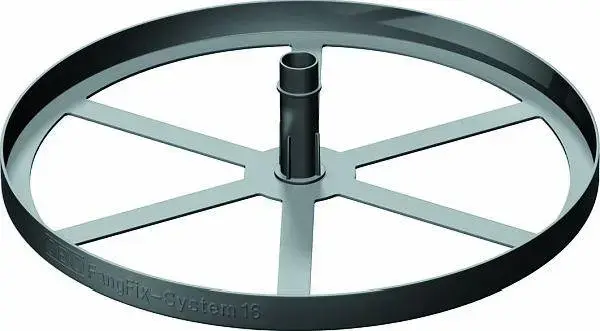

. Basis mit Kantenschutz und integriertem Dübel . passend zum System FangFix-16

. entspricht den Anforderungen nach VDE 0185-305-3 (IEC/ EN 62305-3). Passung: Rd 8-10 x Rd 16 / FL 30. mit Zwischenplatte. montiert mit 4 Sechskantschrauben M8 x 25 und 4 Sechskantmuttern M8

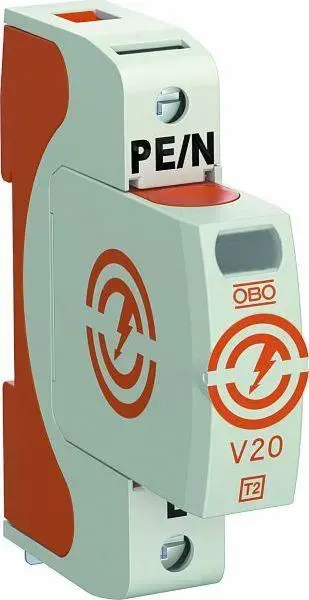

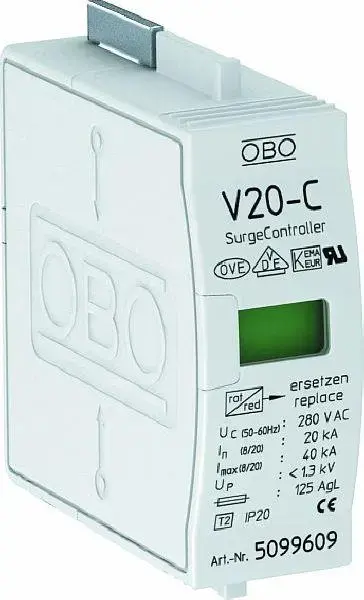

Überspannungsableiter Typ 2. Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44). Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren. Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige. Rastfunktion mit Vibrationsschutz und Spannungskodierung. Kunststoff nach UL 94 V-0. Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur FernsignalisierungAnwendung: Potentialausgleich in Haupt- und Unterverteilungen.

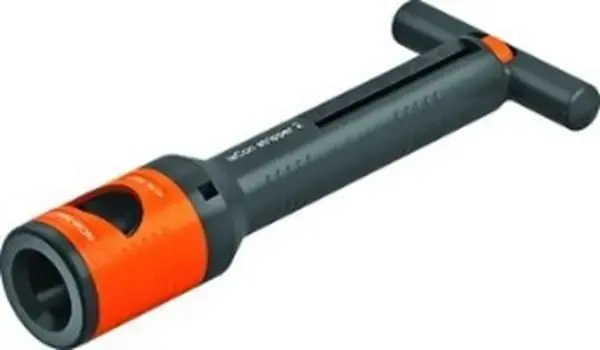

Abisolierwerkzeug zum Absetzen der Isolierung von OBO isCon®-Ableitung.

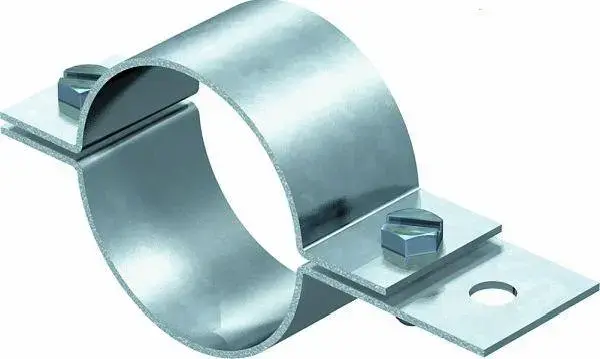

. DIN 48818, Form D . mit Anschlussloch Ø 11 mm . 2 Sechskantschrauben M8 x 20 (4 inch = M10). 2 Sechskantmuttern M8 (4 inch = M10)
