Kabelrinne

LS-Pultkanalunterteil, ungelocht, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, einschließlich 3 Kabelhalteklammern GKF... je 2 m Lieferlänge, Zubehör für den Potentialausgleich muss gesondert bestellt werden. Abmessungen (ca. Maße) H x T : 120 x 120 mm Deckelöffnung : 78 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 7956 mm² Farbton : reinweiß RAL : 9010 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

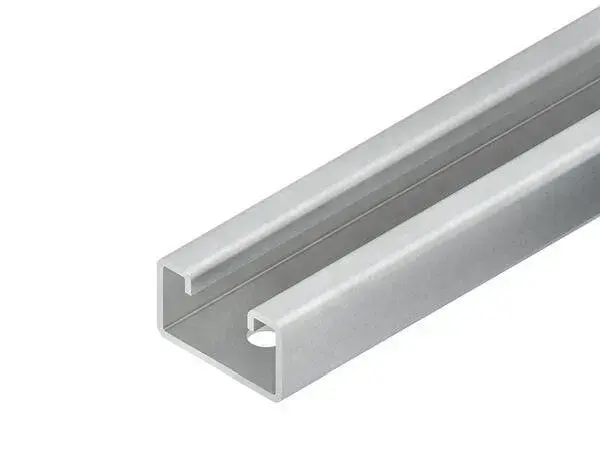

Anker-/Profilschiene Modell 2986, C-Profil nach DIN EN 60715, ungelocht. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Die Befestigung der Ankerschiene mit dem Baugrund, sowie die Befestigungsabstände sind dem jeweils gültigen Prüfzeugnis zu entnehmen. Abmessungen (ca. Maße) H x B x t : 22 x 40 x 2 mm Schlitzweite : 18 mm Lieferlänge L : 2000 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

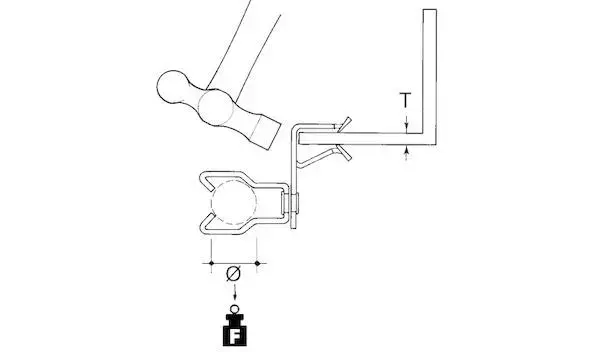

E-Klips, Flanschkralle mit Rohrclip, zum Aufschlagen mit dem Hammer auf verschiedenste Trägerflansche, Rohrclip an Flanschkralle drehbar, für Rohrabhängung. Abmessungen (ca. Maße) für Flanschstärke T : 8 - 14 mm Aufschlagtiefe B : 20,3 mm für Rohr-Ø : 29 - 33 mm Tragfähigkeit F : 0,07 kN Werkstoff : Stahl, mechanisch verzinkt/passiviert nach DIN EN ISO 9227

Gerätekanal-T-Stück 90°, aus bandverzinktem Stahl nach DIN EN 10346, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, ohne Bodenlaschen für die Aufnahme der Trennstege, der Potentialausgleich erfolgt über die Potentialausgleichsleitung GSLH... und den Stoßstellenverbinder GSTA... oder die Potentialausgleichsklemme GPK 63, wenn diese elektrisch mit dem Kanalunterteil verbunden werden, Zubehör für den Potentialausgleich muss gesondert bestellt werden. Durchgehende Kanalhöhe = abgehende Kanalhöhe! VDE zertifiziert! Abmessungen (ca. Maße) H x T : 213 x 80 mm Länge : 400 mm Deckelöffnung : 78 mm (asymmetrisch) Abgang nach unten Farbton : lichtgrau RAL : 7035

Anschluss Boden, U-förmig gebogenes rechtwinkliges Profil mit asymmetrischen Schenkeln, zur Befestigung der Kabelschutzrohre mit Rundstahlbügel MIRB... . Verwendbar für : Maschineninstallationsrohr MI 60... Maschineninstallationsrohr MIG 60... Installationsrohr Anschluss MIA 60... Abmessungen (ca. Maße) Höhe H x Breite B x Tiefe T : 405 x 106 x 200 mm für Rohr-Ø : 60 mm Bodenbefestigungslochung kurzer Schenkel : 4 x Ø12 mm mittiger Abstand : 70 mm horizontaler mittiger Abstand : 80 mm Rundstahlbügel Befestigungslochung : 8 x Ø12 mm mittiger Abstand : 70 mm vertikaler mittiger Abstand : 80 mm Langlöcher in den U-Schenkeln : 10 x 50 mm horizontaler mittiger Abstand : 90 mm vertikaler mittiger Abstand : 130 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, für Weitspannkabelrinnen, zur Herstellung von 90° T-Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150... Weitspannkabelrinne WRU 150... Weitspannkabelrinne WRLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 500 mm Länge in Hauptrichtung : 1500 mm + B Länge in Abgangsrichtung : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Hängestiel und Wandausleger STRUT, schwere Ausführung, mit angeschweißter Kopfplatte, C-Profile ungelocht. als Hängestiel System HKC 96ZD/..., für STRUT Ausleger HKC 96Z/..., zur ein- und beidseitigen (horizontal auf gleicher Höhe bzw. höhenversetzt) Verlegung. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=30 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. . als Wandausleger zur beidseitigen Bestückung horizontal um 180° gedreht verwendbar, für Wandmontage, erforderliches Befestigungszubehör für Gitterrinnen, Kabelrinnen/-leitern sowie Weitspannkabelrinnen/-leitern bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Die Einleitung der Lasten in das Bauwerk ist mit der Bauleitung abzustimmen. Die jeweils gültigen Richtlinien und Bestimmungen sind zu beachten. . als Hängestiel Verwendung für : Ausleger HKC 96Z/... ? 650 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 166 x 45 x 8 mm Befestigungslochung : 12,5 x 20 mm mittiger Abstand : 121 mm doppel C-Profil : 41 x 82 mm Schlitzweiten : 22 mm Gesamtlänge L inkl. Kopfplatte : 658 mm . als Wandausleger Abmessungen (ca. Maße) Auflagehöhe H : 124 mm Breite B : 45 mm Auflagelänge L : 650 mm doppel C-Profil : 41 x 82 mm Schlitzweiten : 22 mm Tragfähigkeit Ausleger F bei L/2 : 5,5 kN Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Wandabschlussblende, linke Ausführung, für asymmetrischen doppelzügigen Gerätekanal, aus bandverzinktem Stahl nach DIN EN 10346, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Potentialausgleichsleitung GSLH... und zwangsläufig kontaktierende Stoßstellenverbinder DSTA... oder Potentialausgleichsklemme GPK 63 müssen gesondert bestellt werden. für Gerätekanal : DKU 170-78T80 C Abmessungen (ca. Maße) außen H x T : 211 x 100,5 mm Farbton : weißaluminium RAL : 9006

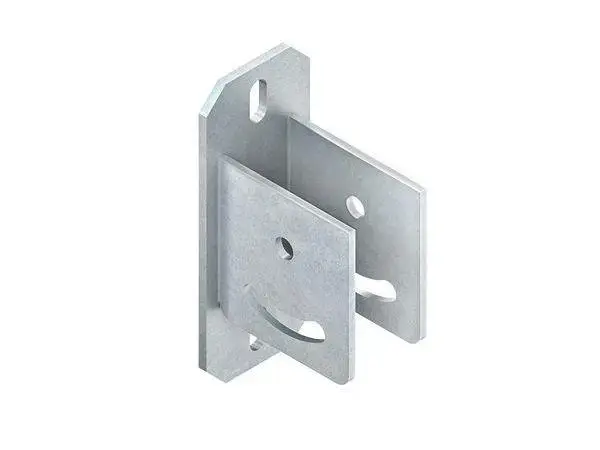

Schraubkopfplatte, horizontal, Kopfplatte mit zwei angeschweißten Anschlussplatten, zur Montage an schrägen Wänden mit einem horizontalen Verstellbereich von max. +/- 30°, einschließlich anteilmäßigen Befestigungszubehör in Edelstahl, Werkstoff-Nr. 1.4571. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Profil : U 5050/... E5L Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm Anschlussplattenlochung : Ø 14 mm und 13 mm x 60° mittiger Abstand : 50 mm Gesamtlänge L : 106 mm Werkstoff : Edelstahl, Werkstoff Nr.

Deckenabhängung, einlagig, C-Bügel, zur Montage an waagerechten Decken, ohne Befestigungsmaterial. Befestigungslaschen außen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Breite : 200 + 40 mm Länge : 400 mm Langloch zur Befestigung an Decke : 9 x 20 mm (2 Stück) Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 E5 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTAM... E5 KTA... E5 KTAS... E5 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm U-Profil : 40 x 60 x 40 mm Materialstärke t : 4 mm dreiseitige Profillochung, einreihig : 13 x 40 mm mittiger Abstand : 50 mm Gesamtlänge L : 1106 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4571

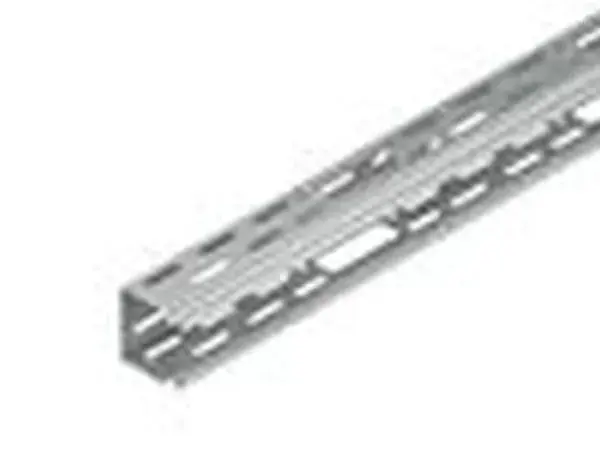

Verteilerkabelrinne nach DIN EN 61537, mit versetzt angeordneter Seiten- und Bodenperforation für eine stufenlose Anbringung der Systembauteile, für die Kabel- und Leitungsdurchführung sind Seiten- und Bodenauslässe eingebracht. Alternativ verweisen wir auf das System LS-Industriekanal LI 60.060 bis LI 60.300 (System mit aufrastbaren Deckeln) im EIK Katalog. Abmessungen (ca. Maße) H x B : 50 x 50 mm Materialstärke : 1,5 mm Bodenauslässe : 30 x 65 mm Seitenauslässe : 20 x 65 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 2233 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

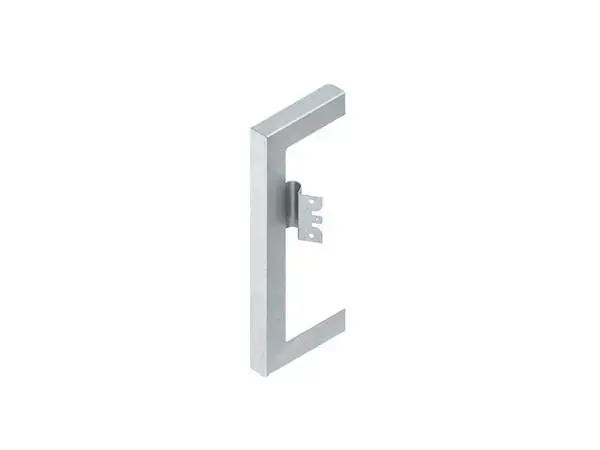

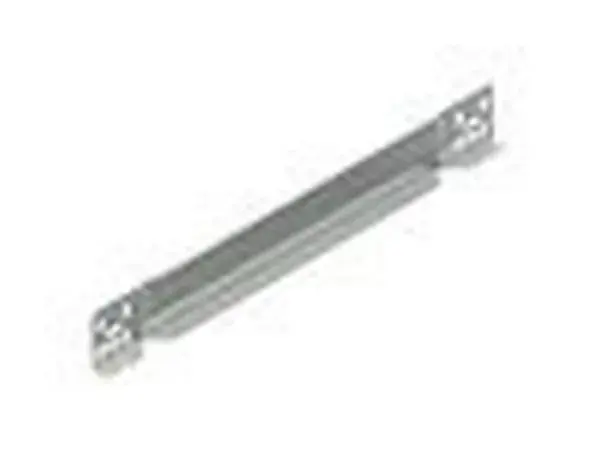

Stoßstellenverbinder, einstückig, U-förmig, für Kabelrinnen, einschließlich anteilmäßigem Befestigungszubehör. für Kabelrinne : RL 85.400... RLU 85.400... RS 85.400... RSU 85.400... Abmessungen (ca. Maße) H x B : 74 x 397 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

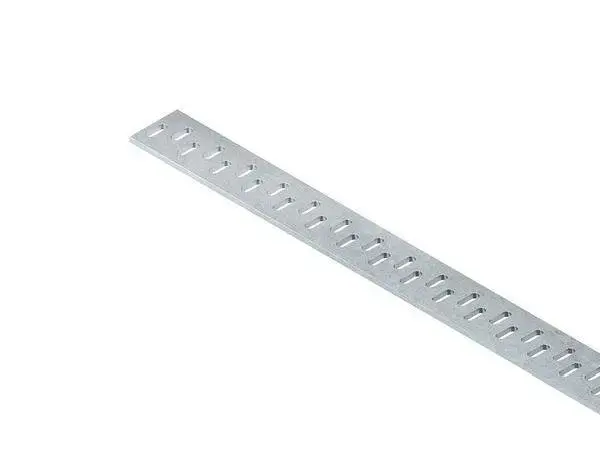

Sprossen, loses Flacheisen, durchgehend versetzt perforiert, zum Einschweißen als zusätzliche oder nachträgliche Ergänzung der Marinekabelleiter/Steigetrasse. für Marinekabelleiter/Steigetrasse : KLMUL 40... Abmessungen (ca. Maße) B : 50 mm Materialstärke : 5 mm Langlochung : 7 x 20 mm mittiger Abstand : 16,67 mm Lieferlänge : 3000 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

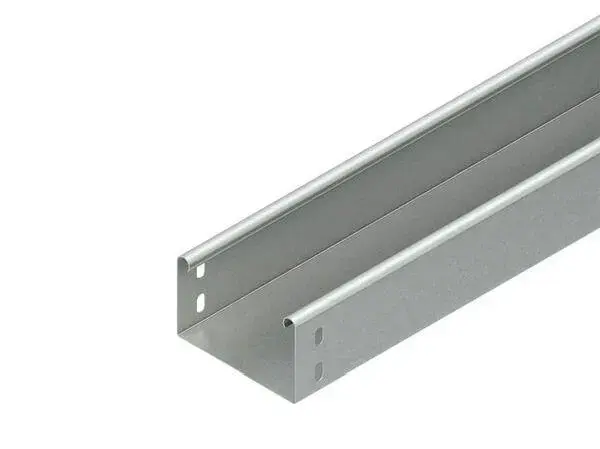

Kabelrinne, nach DIN EN 61537, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, einschließlich einstückigem U-förmigen Stoßstellenverbinder RV 60... und anteilmäßigem Befestigungszubehör aus Edelstahl. Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke : 0,8 mm Lieferlänge : 3000 mm Nutzbarer Querschnitt : 23800 mm² Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303

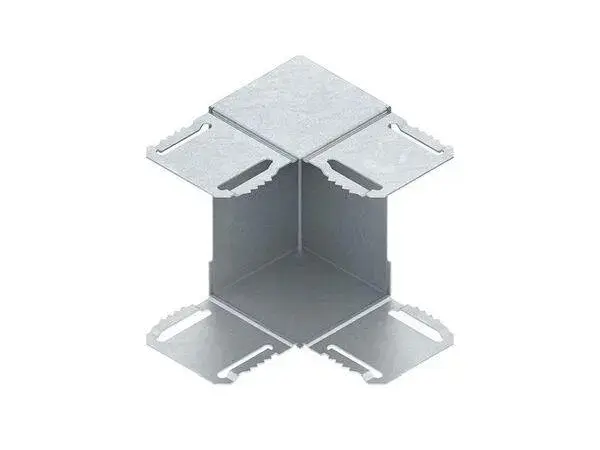

Gerätekanal-Inneneckeinsatz 90°, aus bandverzinktem Stahl nach DIN EN 10346, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, ohne Bodenlaschen für die Aufnahme der Trennstege, der Potentialausgleich erfolgt zwangsläufig beim Einschieben in den Gerätekanal. VDE zertifiziert! Abmessungen (ca. Maße) H x T : 170 x 60,5 mm Farbton : cremeweiß RAL : 9001

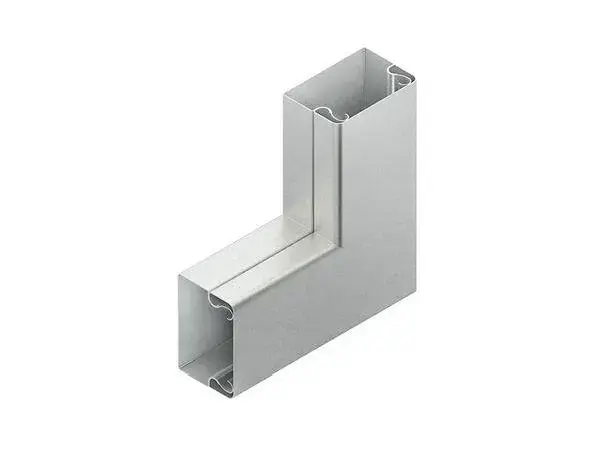

Leitungsschutzkanal Vertikaleck 90°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle, muss gesondert bestellt werden. für Leitungsschutzkanäle : LLK...E3 / LUK...E3 Abmessungen (ca. Maße) H x B : 40 x 40 mm Schenkellänge innen : 75 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301

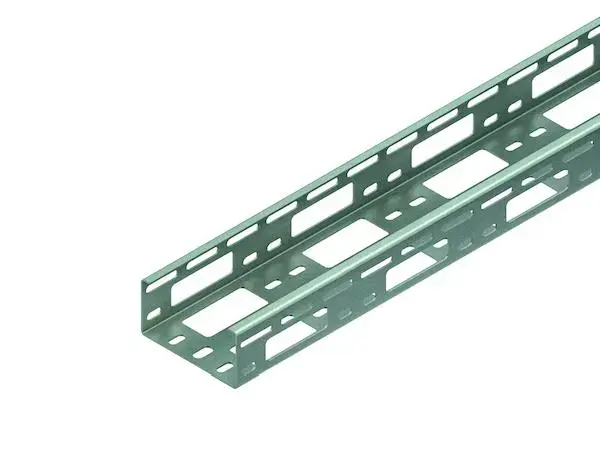

Industriekanal, Kanalunterteil mit versetzt angeordneter Boden- und Seitenlochung sowie zusätzlich eingebrachten Boden- und Seitenauslässen für Kabel- und Leitungsdurchführungen, ohne Deckel, Zubehör für den Potentialausgleich, zwei Universalverbinder LIV 60 je Stoßstelle, muss gesondert bestellt werden. VDE zertifiziert! Abmessungen (ca. Maße) H x B : 60 x 200 mm Bodenauslässe : 30 x 65 mm Bodenauslassabstand : 245 mm Seitenauslässe : 20 x 65 mm Seitenauslassabstand : 245 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 11582 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Stoßstellenverbinder, einstückig, U-förmig, für Kabelrinnen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für Kabelrinne : RL 60.150... RLU 60.150... Abmessungen (ca. Maße) H x B : 49 x 146 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

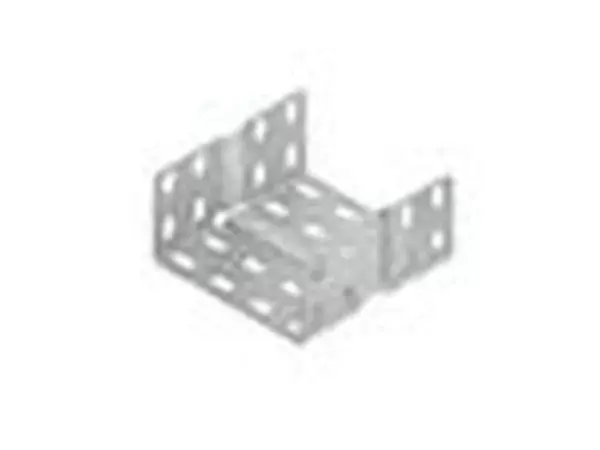

Reduzier-/Abschlussstück, für den Abschluss von Kabelrinnenenden sowie zur Reduzierung und Erweiterung von durchlaufenden Kabelrinnen, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für Kabelrinnen : 85 mm Kantenhöhe Abmessungen (ca. Maße) H x B (innen) : 85 x 600 mm Reduzierungsmaß B : 600 mm Gesamtbreite B1 : 722 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

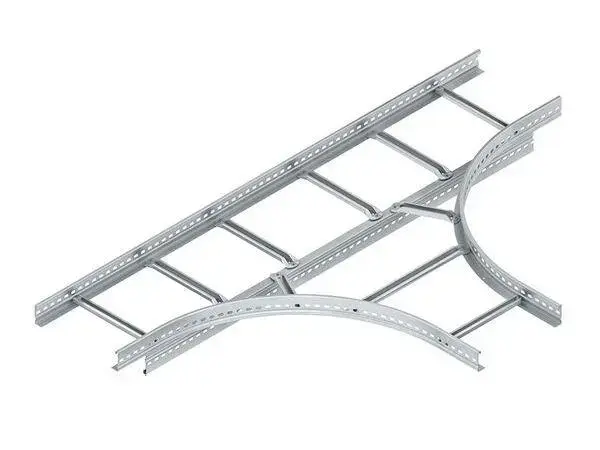

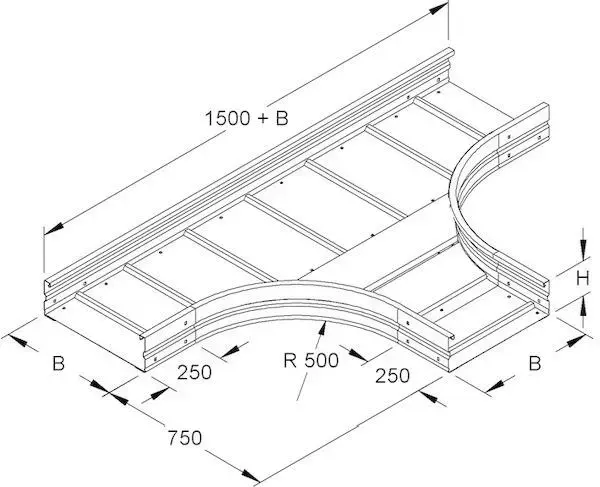

T-Stück, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 11 mm Schlitzweite, zur Herstellung von horizontalen 90° T-Abgängen. Stoßstellenverbinder KSV 60... bitte separat bestellen. Passende Bügelschellen (BA... und BAK... sowie B... und BK...). für Kabelleiter : KL 60... Abmessungen (ca. Maße) H x B : 60 x 200 mm Länge in Hauptrichtung : 1290 mm + B Länge in Abgangsrichtung : 645 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Gerätekanal-Inneneckeinsatz 90°, aus bandverzinktem Stahl nach DIN EN 10346, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, ohne Bodenlaschen für die Aufnahme der Trennstege, der Potentialausgleich erfolgt über die Potentialausgleichsleitung GSLH... und den Stoßstellenverbinder GSTA... oder die Potentialausgleichsklemme GPK 63, wenn diese elektrisch mit dem Kanalunterteil verbunden werden. Zubehör für den Potentialausgleich muß gesondert bestellt werden. VDE zertifiziert! Abmessungen (ca. Maße) H x T : 170 x 100 mm Farbton : [Kundenangabe erforderlich] RAL : [Kundenangabe erforderlich]

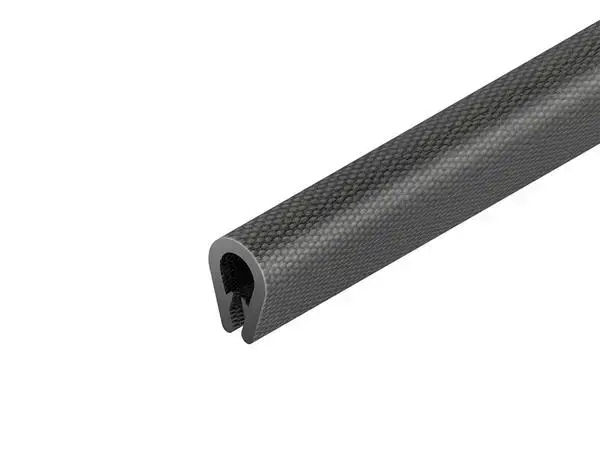

Kantenschutzband, mit Edelstahlklemmband, zum Schutz der Kabel vor Verletzung an Metall- und Kunststoffschnittkanten, halogenhaltig. In persönlichen Gefährdungsbereichen ist das Kantenschutzband anzuordnen! Abmessungen (ca. Maße) H x B : 10 x 14,5 mm für Klemmbereich t : 0,75 - 4 mm Lieferlänge L : 10 m Einsatztemperaturbereich : -25° bis 60°C Farbton : schwarz Werkstoff : PVC-weich (Polyvinylchlorid) Werkstoff Edelstahlklemmband : Edelstahl, Werkstoff Nr. 1.4404

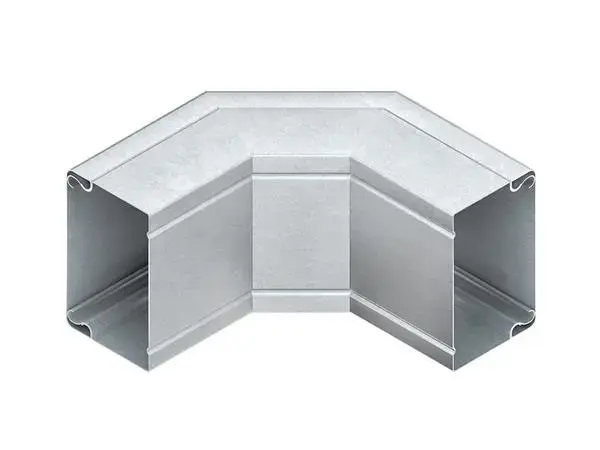

Leitungsschutzkanal Außeneck 2x45°, mit aufrastbarem Deckel, Kanalunterteil ungelocht, der Potentialausgleich der Deckel erfolgt automatisch beim Aufrasten, Zubehör für den Potentialausgleich, zwei Stoßstellenverbinder LST...E3 je Stoßstelle, muss gesondert bestellt werden. für Leitungsschutzkanäle : LLK...E3 / LUK...E3 Abmessungen (ca. Maße) H x B : 60 x 200 mm Schenkellänge innen : 75 mm Gesamtschenkellänge innen : 110 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301

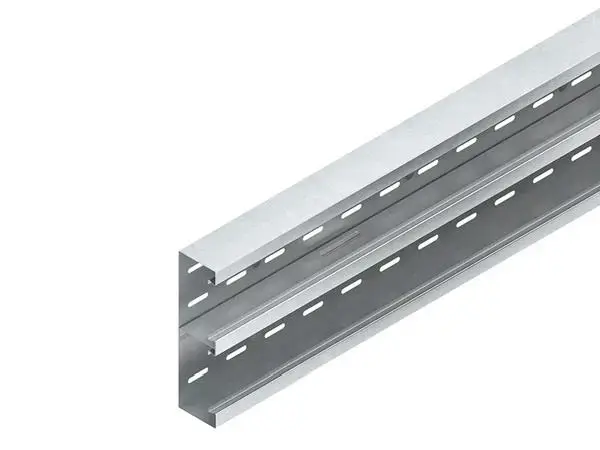

Doppelzügiges Gerätekanalunterteil, aus bandverzinktem Stahl nach DIN EN 10346, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, mit zwei mittels nachträglich montierbaren, selbstkontaktierenden Trennprofil aus Aluminium mit Kabeldurchführöffnungen getrennten, gleich großen Leitungszügen, durchlaufende Perforation im Kanalrücken zur flexiblen Montage auf Wand oder /-konsole, durchgehende Haltelaschen zur Aufnahme von Trennprofilen im Rückenteil, Gerätemontage in den Leitungszügen mit einrastbarer Gerätedose, für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich 6 Kabelhalteklammern je 2 m Lieferlänge, Zubehör für den Potentialausgleich muss gesondert bestellt werden. VDE zertifiziert! Abmessungen (ca. Maße) H x T : 220 x 80 mm Deckelöffnungen : 78 mm + 78 mm Teilung der Leitungszüge : 110 mm + 110 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt oberer Leitungszug : 7552 mm² Nutzbarer Querschnitt unterer Leitungszug : 7552 mm² Farbton : lichtgrau RAL : 7035
