Serie LS Ausführung senkrechte und waagerechte Montage IP20 für waagerechte und senkrechte Kombination geeignet für: Module F 40 (Art.-Nrn.: LS 4.. TSM, 4.. TSEM, LS 429 D 1ST) Module F 50 (Art.-Nrn.: LS 5.. TSM, LS 5.. TSEM, LS 5.. ST) Sensormodul JUNG 2-Draht-Bus (Art.-Nr.: SM 1608) Smart Radio (Art.-Nrn.: DAB ..) Lautsprechermodul (Art.-Nrn.: LSM .. 4 ..) Module für Türkommunikation (Art.-Nrn.: SI AI .., SI VI .., SI AM .., SI VM .., SI TM ..)

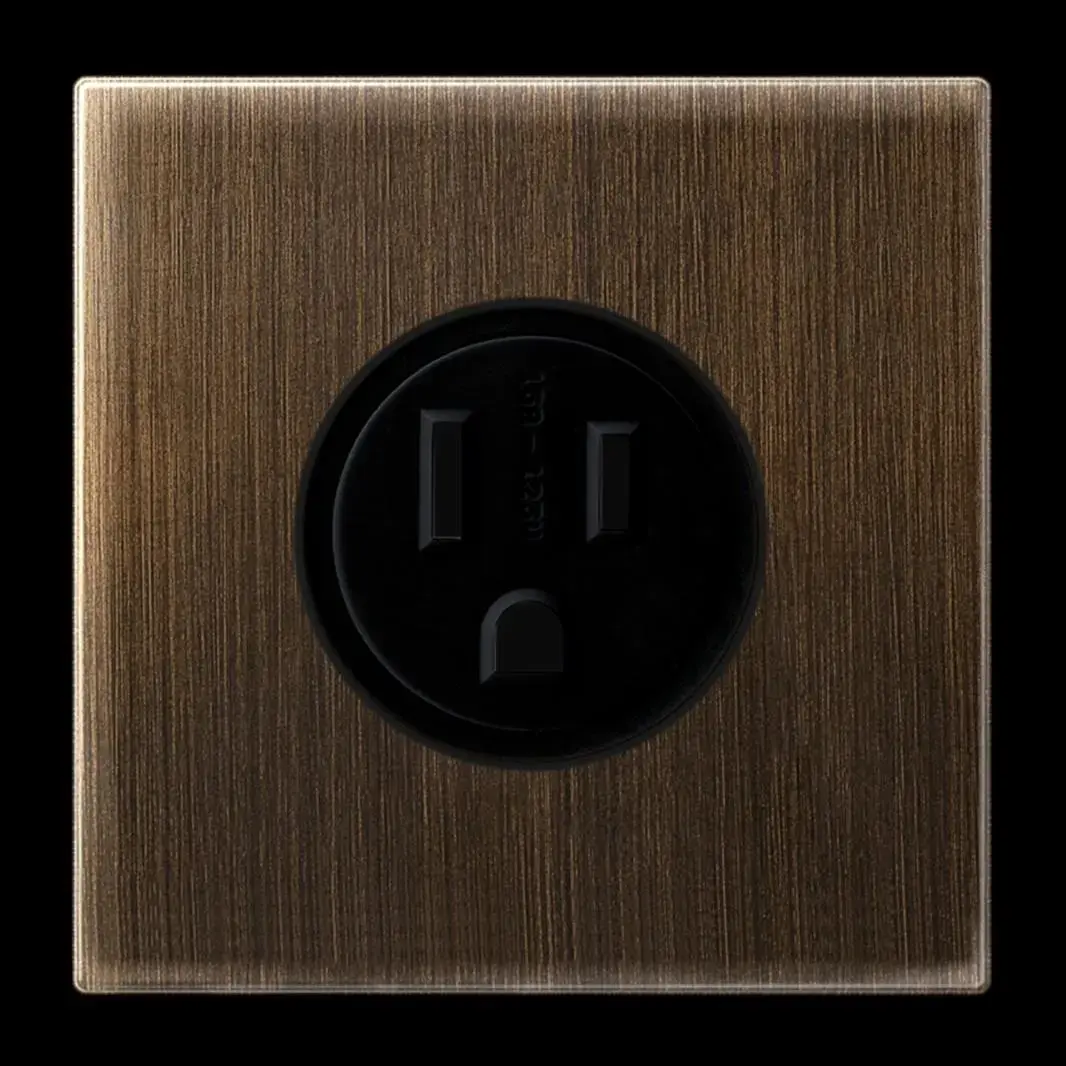

15 A, 125 V ~, 5-15R, 2-pol. + E mit Schraubklemmen für starre und flexible Leiter bis 4 mm2 nach US-NEMA Material: Messing

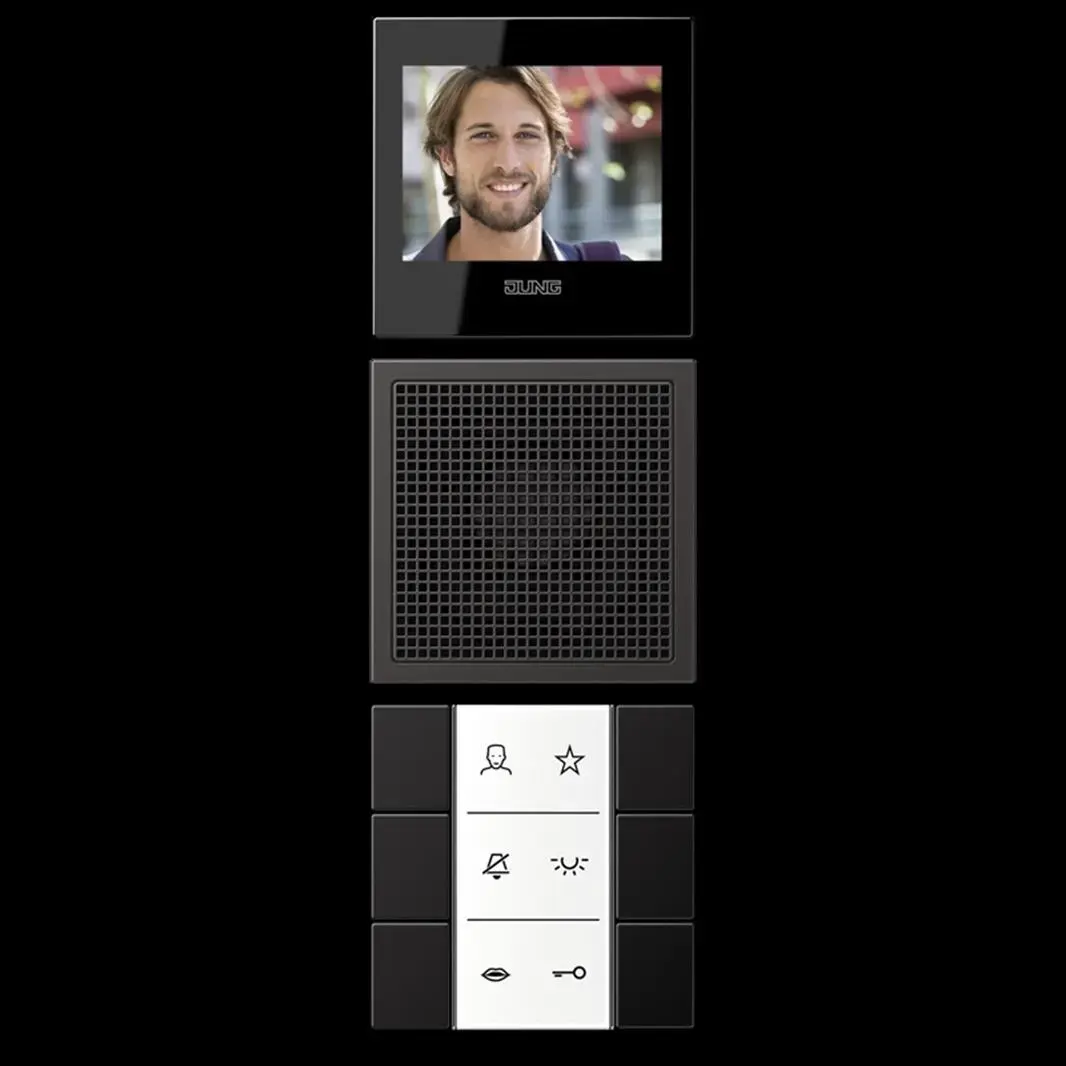

für die Serie LS inklusive Tastensatz und Beschriftungsfolie ohne Rahmen Die Module der Innenstation sind kombinierbar mit Mehrfachrahmen (waagerecht oder senkrecht). Eine abgesetzte Montage in separaten Rahmen sowie eine Montage in Aufputz-Kappen ist möglich. Für den Betrieb der Video-Innenstation ist eine Zusatzversorgung notwendig. Empfehlung: NG 706-30/33-0 von Siedle (siehe Siedle Planungshandbuch). Produkteigenschaften TFT-Farbmonitor Bildschirmdiagonale 70 mm (2,7’’) 320 x 240 Pixel Einstellung für Helligkeit und Farbe Inklusive Anschlusskabel Video (schwarz, 220 mm) Rufen, Sprechen, Sehen, Türöffnen, Licht, Etagenruf, Schalt-/Steuerfunktionen und interne Kommunikation Verpolungssichere 2-Draht-Installation 2-polige Zusatzversorgung notwendig (J-Y(St)Y 2 x 2 x 0,8) Automatische Videoaufschaltung bei Türruf Sprechentaste mit grüner Status-LED Licht-, Rufabschalt-, Monitor- und Funktionstaste frei konfigurierbar. Funktion der Tasten ohne Zusatzinstallation auslösbar, z.B. für Interntelefonie, Auslösung von Schalt-/Steuerfunktionen in Verbindung mit Siedle Bus-Schaltmodul BSM/BSE 650-.., gezielte Anwahl von Türlautsprechern (Außenstationen)/Kameras Auf die Türöffnertaste kann eine Schaltfunktion (in Verbindung mit Siedle Bus-Schaltmodul BSM/BSE 650-..) per BPS konfiguriert werden. Mithör- und Mitsehsperre integriert Parallelschaltung (gleichzeitiges Rufen) von max. 16 Video-Innenstationen (Ab dem 3. Gerät ist die Siedle BPS zur Programmierung erforderlich.) Sprech-/Videoverbindung jederzeit, auch ohne erfolgten Türruf, möglich Hochwertiger Klang und große Lautsprecherdynamik Elektret-Kondensatormikrofon Anschluss für Siedle In-Home-Bus Anschluss für Etagenruftaster Rufgenerator mit 11 Ruftonmelodien, inkl. Gong Ruftonlautstärke in 5 Stufen einstellbar bis zu 92 dB(A) Sprachlautstärke in 5 Stufen einstellbar Programmierung Manuell, Plug+Play und über Siedle Bus-Programmier-Software (BPS), nach Siedle Systemhandbuch Innenstation mit Freisprechen Statusanzeige bei aktiver Sprechverbindung Rufabschaltung mit Statusanzeige Rufunterscheidung für Etagenruf, 2 Türrufe und Internruf Türöffner-/Lichtfunktion jederzeit über Busleitung Türrufübernahme Gruppenbildung für Türrufe. Jede Innenstation kann bis zu 4 Gruppen am selben Strang angehören Intercom-Funktionen:- Rufweiterleitung- Interner Gruppenruf- Sammeldurchsage- Automatische Gesprächsannahme bei Internruf- Türmatik 5 LEDs zur Anzeige (z.B. Tür offen) ohne zusätzliche Verdrahtung Anzeige der Betriebsbereitschaft über eine LED Optische Rufanzeige durch Blinken der LED an der Sprechentaste Beleuchtbares Beschriftungsfeld Inklusive Beschriftungsfolien mit Symbolen für Audio und Video Inklusive Anschlusskabel Audio (rot, 220 mm) Anschluss für Zusatzversorgung (Wird benötigt für den Betrieb eines Videomoduls, die Beleuchtung des Beschriftungsfelds im Tastmodul Universal und bei Anschluss eines zweiten Tastmoduls.) Anschluss für ein weiteres Tastmodul (Standard oder Universal, max. 2 Tastmodule pro Innenstation)

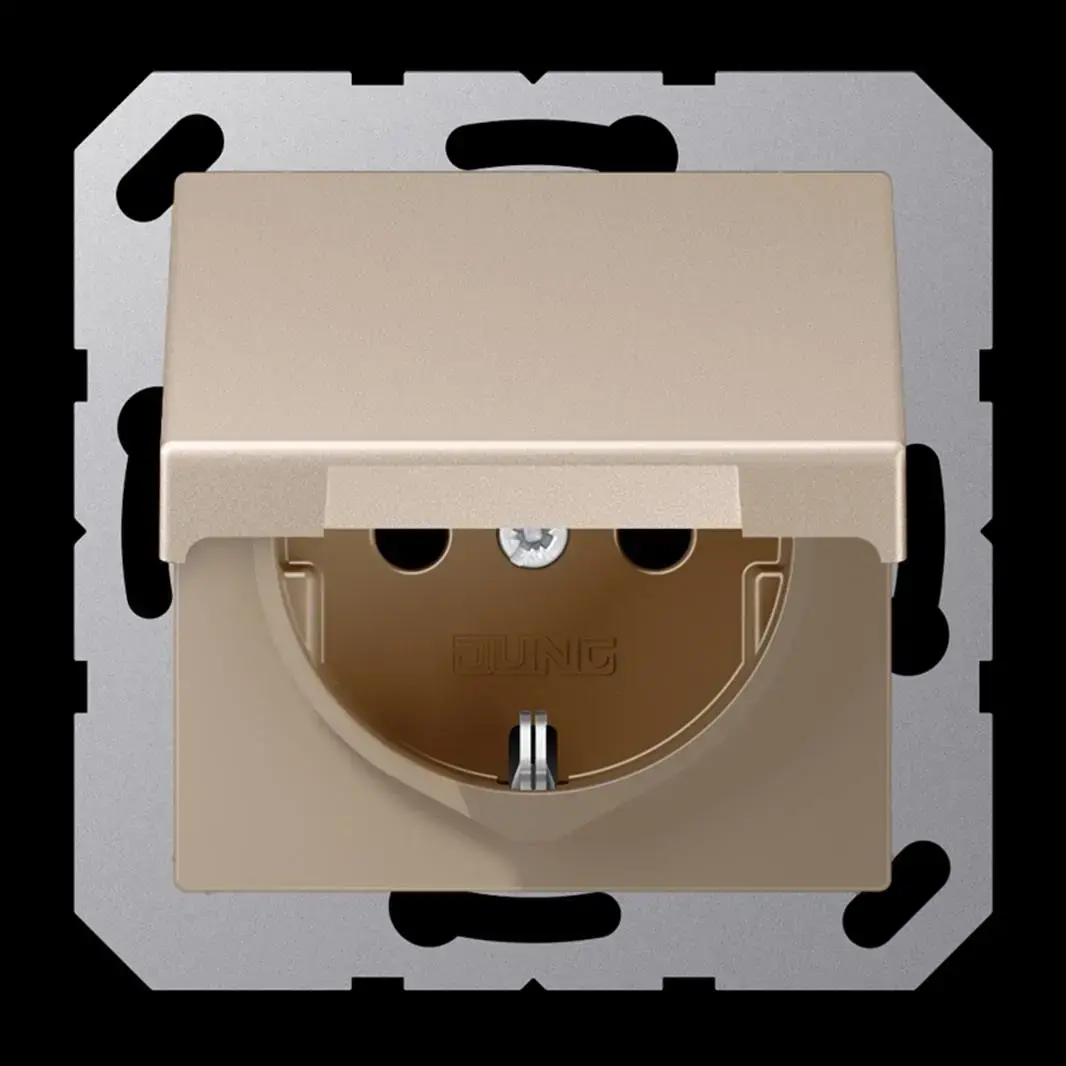

SCHUKO®-Steckdose, champagner mit Klappdeckel (mit Rückstellfeder) mit Schraubklemmen für starre und flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0620 Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Material: Thermoplast lackiert Maße (B x H): 55 x 55 mm

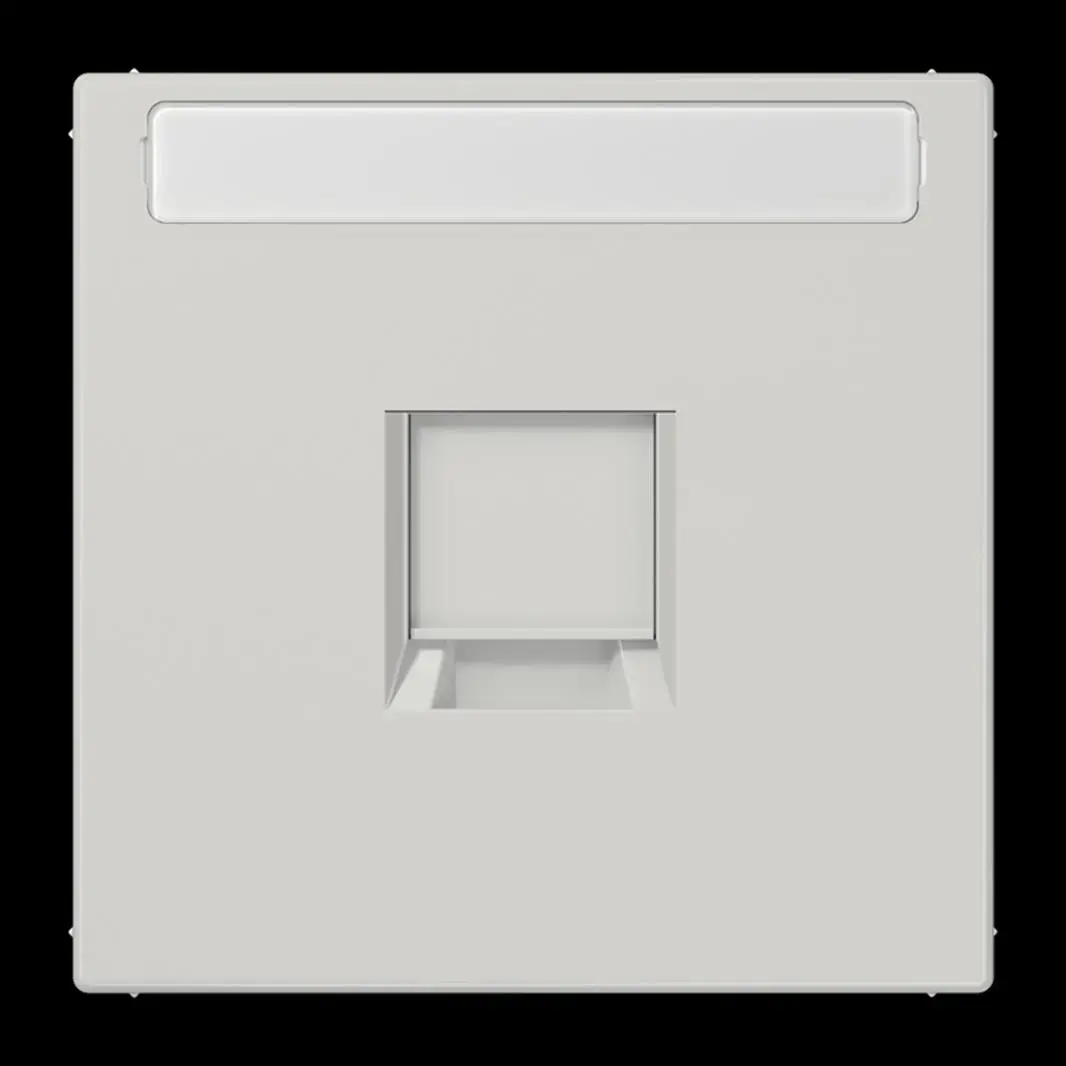

(kpl. mit Tragring, Schraubbefestigung) Verschlussklappe mit Rückstellfeder Innenmaß Keystone-Halterung 14,8 x 20,7 mm für Modular-Jack-Steckbuchsen TE Connectivity (Tyco Electronics / AMP NETCONNECT) für Kabel Ø max. 10 mm: EMT Cat. 5e, 180° Art.-Nr. 0-0188650-5 EMT Cat. 5e, 90° Art.-Nr. 0-0188650-6 für Kabel Ø max. 6,5 mm: EMT Cat. 5e, 180° Art.-Nr. 0-0338038-1 EMT Cat. 5e, 90° Art.-Nr. 0-0338038-2 Toolless Jack Cat. 3 ungeschirmt: Art.-Nr. 0-1116603-x Toolless Jack Cat. 5e ungeschirmt: Art.-Nr. 0-1116604-x, Toolless Jack Cat. 5e geschirmt: Art.-Nr. 0-1339015-1 Toolless Jack Cat. 6 ungeschirmt: Art.-Nr. 0-1116605-x, Toolless Jack Cat. 6 geschirmt: Art.-Nr. 0-1339016-1 MTRJ-LWL-Jack (Lichtwellenleiter): Art.-Nr. 1278414-1, tiefe Dose (mind. 62 mm) erforderlich für 1 Steckbuchse Ersatzteil: Transparente Abdeckung mit Einlage Art.-Nr.: CD 90 NA

2-polig mit Erdungsstift, 16 A 250 V ~ CEE 7/5 mit integriertem erhöhten Berührungsschutz (Safety Plus) mit 1 USB-Buchse Typ A mit Schnellladefunktion (JUNG Quick Charge®) mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0620 Montage in Gerätedose mit Abmessungen nach DIN 49073 Tiefe der Gerätedose (Innenmaß): min. 57 mm Material: Thermoplast lackiert

SCHUKO®-Steckdose, terre sienne brique mit Klappdeckel (mit Rückstellfeder) mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0620 Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Material: Thermoplast lackiert Maße (B x H): 70 x 70 mm

SCHUKO®-Steckdose, orange mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0620 (Schraubbefestigung, ohne Befestigungskrallen) Tragring ist über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Material: Duroplast lackiert Maße (B x H): 70 x 70 mm

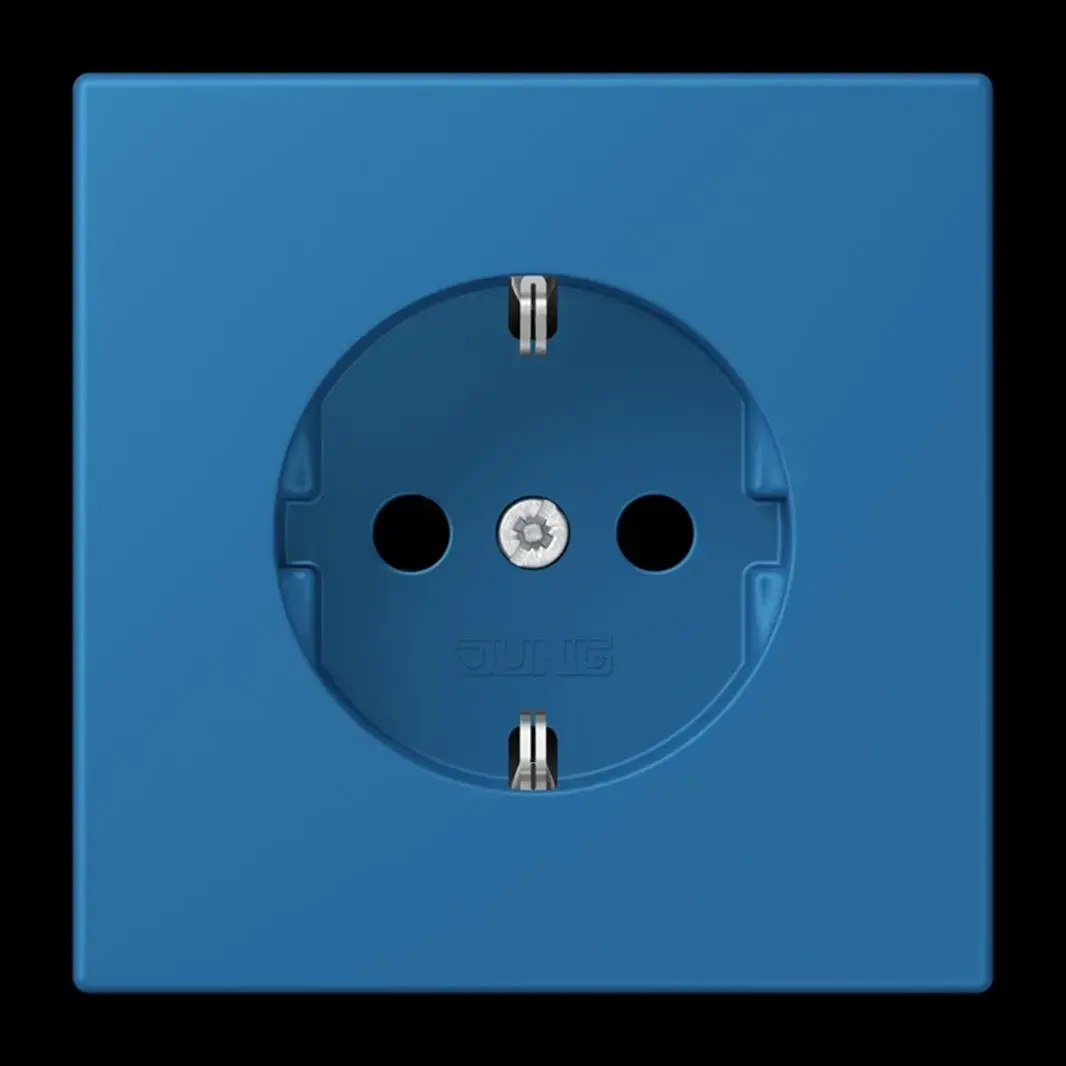

SCHUKO®-Steckdose, bleu céruléen 31 mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0620 Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Material: Duroplast lackiert Maße (B x H): 70 x 70 mm

SCHUKO®-Steckdose, terre dombre brûlée 31 mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0620 Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Material: Duroplast lackiert Maße (B x H): 70 x 70 mm

zum Aufklipsen auf Raumcontroller-Modul Art.-Nr.: LS 429 D 1ST

Serie LS Ausführung senkrechte und waagerechte Montage IP20

Wippe, vert jaune clair für Serienschalter Art.-Nr.: 505 U 5 für Serien-Kontrollschalter Art.-Nr.: 505 KOU 5 für Doppeltaster Art.-Nr.: 535 U 5 Material: Duroplast lackiert Maße (B x H): 70 x 70 mm

Wippe, rose vif für Serienschalter Art.-Nr.: 505 U, 505-20 U für Doppel-Wechselschalter Art.-Nr.: 509 U, 509-20 U für Doppeltaster Art.-Nrn.: 535 U, 539 U für Multi-Switch Art.-Nr.: 532-4 U (nicht Metallausführungen) in Kombination mit Multi-Switch kein IP44 möglich Material: Duroplast lackiert Maße (B x H): 70 x 70 mm

Serie LS Ausführung senkrechte und waagerechte Montage IP20

Serie LS Ausführung senkrechte und waagerechte Montage IP20

für Lichtsignale Art.-Nrn.: 938-10 U und 938-14 U

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1723 NE Bestimmungsgemäßer Gebrauch Manuelles, funk- und zeitgesteuertes Bedienen von z.B. Jalousien, Rollläden, Markisen, Beleuchtung oder Lüftern Sender zur Funkübertragung von Schalt-, Dimm- und Jalousiebefehlen Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie oder Nebenstelle 3-Draht Produkteigenschaften 2 Schaltzeiten speicherbar, die im 24-Stunden-Rhythmus wiederholt werden Sperrfunktion Statusrückmeldung an Funksender Statusanzeige mit LED Nachtmodus Auswertung der Nebenstelleneingänge (wenn vorhanden) zur Steuerung des Systemeinsatzes Funktionen in Kombination mit Jalousieeinsatz Positionierung von Jalousien, Rollläden und Markisen über Szenenaufruf Position für Sonnenschutz und Dämmerung Laufzeit und Lüftungsposition des Behanges speicherbar Funktionen in Kombination mit Lichteinsatz Szenenbetrieb möglich Einschalthelligkeit dauerhaft speicherbar bei Kombination mit UP-Einsätzen zum Dimmen Funktionen in Kombination mit Schalteinsatz Relais, 2-kanalig Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten. Einschaltverzögerung für Ausgang a2 einstellbar Ausschaltverzögerung für Ausgang a2 einstellbar Mit eNet-Server ab Version 2.2 einstellbar (abhängig vom Einsatz): Repeaterfunktion Lamellenumsteuerzeit/Tuchstraffzeit Umsteuerzeit bei Richtungswechsel Laufrichtung invertierbar Bediensperren Nebenstellenauswertung deaktivieren Position für Sonnenschutz, Dämmerung, Aussperrschutz und Windalarm Maximalhelligkeit Minimalhelligkeit Dimmgeschwindigkeit Ein-/ Ausschaltverzögerung Auf-/ Abdimmrampe Abschaltwarnung Dauer-Ein, Dauer-Aus Hotelfunktion Nachlaufzeit Lichtregelung Zusatzfunktionen mit eNet-Server: Vollverschlüsselte Funkübertragung (AES-CCM) Update der Gerätesoftware Fehlerspeicher auslesen

mit Pfeilsymbolen für Jalousie-Kippschalter Art.-Nr.: K 509 VEU für Jalousie-Kipptaster Art.-Nr.: K 539 VEU 2 Kipphebel 1fach Material: Aluminium lackiert

zum Aufklipsen auf F 50-Module der Serie CD Art.-Nrn.: CD 507.. TSM, CD 529.. 1ST, CD 509.. TSEM, CD 5178 TSM, CD 5178 TSEM, CD 507.. RF TSM, CD 52.. TSM, FM CD 50.. M Maße: 33 x 68 mm

für Einsätze "Jalousie" Art.-Nrn.: 1730 JE und 1731 JE für Einsätze "Licht" Art.-Nrn.: 1701 SE, 1701 PSE, 1702 SE, 1704 ESE, 1710 DE, 1711 DE, 1713 DSTE, 1720 NE, 1723 NE, 1708 IE Bestimmungsgemäßer Gebrauch Manuelles Bedienen von Jalousien, Rollläden, Markisen oder Beleuchtung Betrieb mit Systemeinsatz zum Schalten, Dimmen, Jalousie, mit Impulseinsatz oder Nebenstelle Produkteigenschaften Ansteuerung von Jalousien, Rollläden, Markisen, mit Jalousieeinsatz Schalten und Dimmen von Beleuchtung, mit Schalt-, Dimm- oder Impulseinsatz Lüftungsposition des Behanges speicherbar, mit Jalousieeinsatz Einschalthelligkeit von Beleuchtung speicherbar, mit Dimmeinsatz und DALI Taststeuergerät Ein Beschriftungsauftrag aus dem GRAPHIC TOOL muss zusammen mit der Bestellung erfolgen: jung.group/gt Eine nachträgliche Beschriftung der Tasten ist nicht möglich. Material: Duroplast lackiert Maße (B x H): 55 x 55 mm

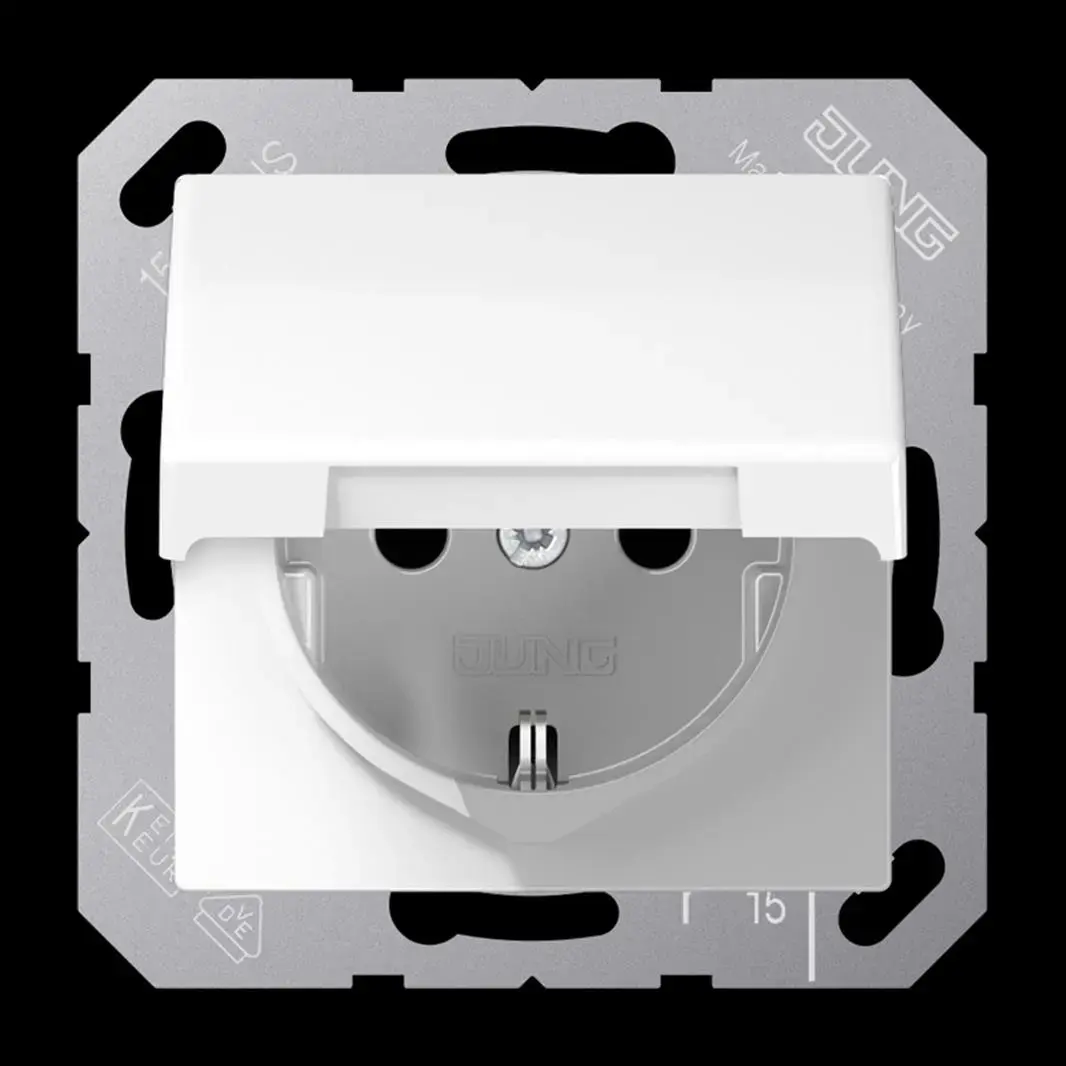

SCHUKO®-Steckdose, alpinweiß mit Klappdeckel (mit Rückstellfeder) mit integriertem erhöhten Berührungsschutz (Safety Plus) mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0620 Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden. Material: Duroplast antimikrobiell Maße (B x H): 55 x 55 mm

zum Aufklipsen auf F 50-Module 2fach der Serie LS Art.-Nrn.: LS 5072 TSM, LS 5292 1ST, LS 5092 TSEM, LS 5178 TSM, LS 5292 D 1ST, LS 5178 TSEM, LS 5072 RF TSM, LS 5224 TSM, FM LS 5002 M
