Hauseinführungen | Abdichtsysteme

Reparaturmuffen in Warmschrumpftechnik werden zur Abdichtung von bereits durch Systemdeckelstutzen verlegten Kabeln sowie zur Abdichtung des Leerrohrendes zum Kabel eingesetzt. Sie bieten einen großen Anwendungs- und Schrumpfbereich und sind in geteilter Ausführung konzipiert, sodass sie sich auch nachträglich in Durchbrüchen bei bereits verlegten Medienleitungen einfach einbauen lassen. Darüber hinaus eignen sie sich zur Ummantelung beschädigter Kabelmäntel. Die Thermomuffe besteht aus Polyolefin mit integriertem Schmelzkleber, während die Verschlussschiene aus Metall gefertigt ist.

Systemdeckel. Die Kaltschrumpfmuffen bieten einen großen Anwendungsbereich und werden werkzeuglos vom Systemdeckelstutzen auf die Kabel geschrumpft, schonende Abdichtung. Stutzen-Ø (mm): 32 Anzahl Kabel/Medium: 3 Anwendungsbereich Kabel-Ø (mm): 19 - 30 Eigenschaften: mechanische Fixierung (Bajonett) und Abdichtung (Spannmutter) wirken unabhängig Bajonettsystem mit Rücksperre und Konterverschraubung (Sicherung gegen selbstständiges Öffnen)

Systemdeckel KES MA90 D

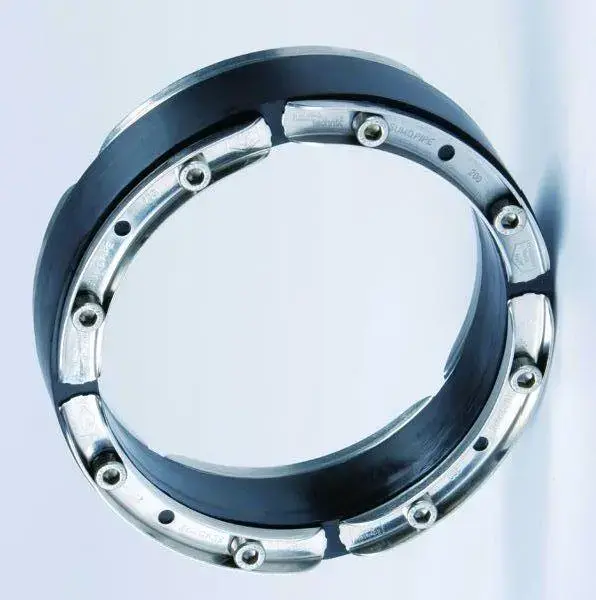

Standard-Ringraumdichtung EPDM Dichtbreite 40 mm

Zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren in Kernbohrungen oder Futterrohren. Lieferbar für alle gängigen Rohrgrößen.

Standard-Ringraumdichtung Dichtbreite 40 mm Zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren in Kernbohrungen oder Futterrohren. Lieferbar für alle gängigen Rohrgrößen. Für die nachträgliche Montage bis Ø 200 mm vor Ort teilbar, ab Ø 250 mm standardmäßig geteilt. Anwendungsbereich: Aufstauendes Sickerwasser, Druckwasser, WU-Beton Beanspruchungsklasse 1, DIN 18195 Teil 4, DIN 18195 Teil 6 Eigenschaften: U-Profil: maximale Stabilität der Presssegmente Werkstoff: Pressplatten, Schrauben und Muttern: Edelstahl rostfrei V2A (AISI 304L) oder V4A (AISI 316L) Gummi: EPDM, NBR oder mit KTW-Zulassung

Gelenkstirnlochschlüssel SLS 6G, universelles Werkzeug zur Montage und Demontage der Systemdeckel HSI und KES-M, Stahl verzinkt

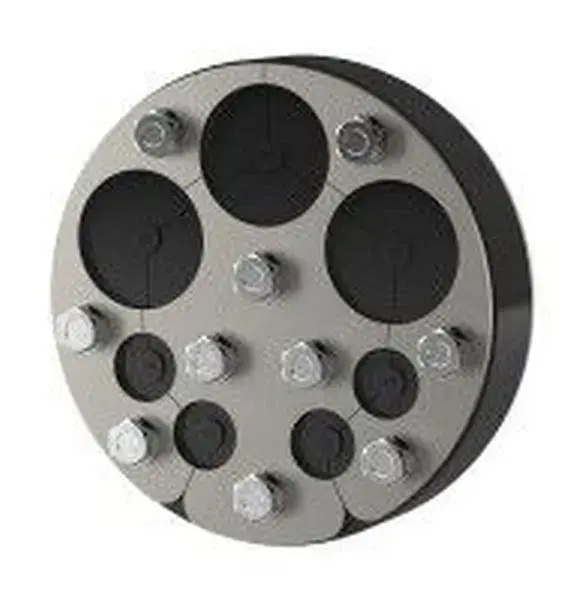

Standard-Ringraumdichtung mit Segmentringtechnik HRD200 SG 7x10-32+8x3,5-16,5 b40 A2/EPDM50, zur Abdichtung von Kabeln in Kernbohrungen oder Futterrohren, geteilte Ausführung zur Abdichtung von neu zu installierenden oder bereits verlegten Kabeln, für 7 Kabel Ø 10-32 mm und 8 Kabel Ø 3,5-16,5 mm, weiter Anwendungsbereich (DIN 18533 W1.1-E, DIN 18533 W1.2-E, DIN 18533 W2.1-E, DIN 18533 W2.2-E, WU-Beton Beanspruchungsklasse 1, WU-Beton Beanspruchungsklasse 2), unbelegte Öffnungen ab Werk blind verschlossen, geteilte Dichtung zur nachträglichen Montage, Dichtbreite 40 mm, Pressplatten 5 mm, Edelstahl rostfrei 2A (AISI 304L) (Pressplatten, Schrauben, Muttern und Scheiben), Gummi EPDM, gas- und wasserdicht, Futterrohr/Kernbohrung Ø 200 mm

Geteilter Systemdeckel zum Einsatz in Dichtpackung und Kunststoffflansch HSI 150, geteilte Ausführung zur Abdichtung von neu zu installierenden oder bereits verlegten Kabeln. Maße: Dichtbreite: 40 mm Pressplatten mit Versteifungsrippen: 20 mm Werkstoff: Pressplatten: glasfaserverstärktes Polyamid Gummiqualität: EPDM Schrauben und Muttern: rostfreier Edelstahl V4A (AISI 316L) Dichtheit: gas- und wasserdicht bis 2,5 bar Anwendungsbereich Kabel-/Rohr-Øa (mm): 36 - 70 Anzahl Kabel: 1 Eigenschaften: Supersegmentringtechnologie zur individuellen Anpassung an die Leitungsdurchmesser vor Ort Segmente mit exakter Durchmesserbeschriftung Formschlussverbindungen der Pressplatten

Zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren in Kernbohrungen oder Futterrohren.

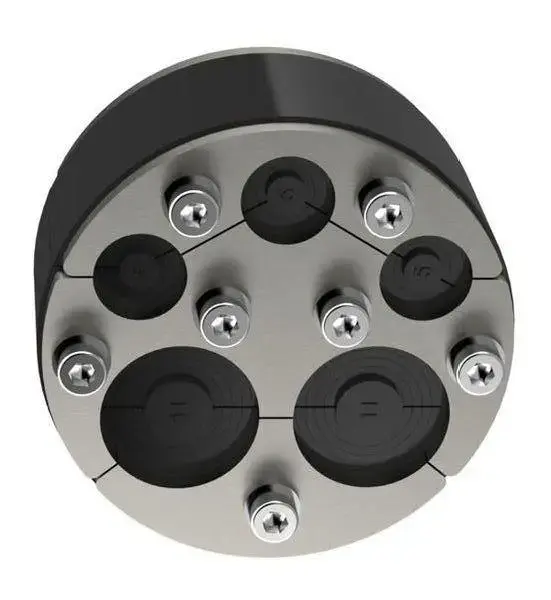

Standard-Ringraumdichtung mit Segmentringtechnik, individuelle Anpassung auf Leitungsdurchmesser vor Ort, Ringraumdichtung zur Abdichtung von Kabeln in Kernbohrungen oder Futterrohren, geteilte Ausführung zur Abdichtung von neu zu installierenden oder bereits verlegten Kabeln, unbelegte Öffnungen ab Werk mit Blindstopfen verschlossen, Dichtbreite 40 mm, Pressplattenstärke 5 mm, Werkstoff Edelstahl rostfrei V2A (Pressplatten, Schrauben, Muttern und Scheiben), Dichtung EPDM, Lastfall: WU-Beton Beanspruchungsklasse 1 WU-Beton Beanspruchungsklasse 2 Wassereinwirkungsklasse DIN 18533 W1.1-E Wassereinwirkungsklasse DIN 18533 W1.2-E Wassereinwirkungsklasse DIN 18533 W2.1-E Wassereinwirkungsklasse DIN 18533 W2.2-E, gas- und wasserdicht

Ermöglicht durch die Kombination von Anspachtelflansch und 3-Stegdichtungen die Abdichtung in allen Wandarten.

Zur Abdichtung von neu zu installierenden oder bereits verlegten Rohren in Kernbohrungen oder Futterrohren. Lieferbar für allegängigen Rohrgrößen. Eigenschaften: optische und fühlbare Montagesicherheit durch eingebaute Kontrollöffnung.

Verbindungsmuffe zur Schlauchverlängerung bzw. Schlauchverbindung für den Hateflex-Spiralschlauch 14150.

SEGMENTO, Systemdeckel zur Aufnahme von Segmenten HSI150 S3, Bajonettsystem mit Rücksperre (Sicherung gegen selbstständiges Öffnen), zum Einsatz in Dichtpackung und Kunststoffflansch HSI150, zur besonders schonenden Abdichtung von Kabeln, für die Aufnahme von drei Segmenten SEG nach Wahl zur Abdichtung von Kabeln mit Ø 5 - 31 mm, Montage auf der Gebäudeaußenseite, gas- und wasserdicht bis 0,5 bar

Für den beidseitigen gas- und wasserdichten Anschluss von Systemabdichtungen für Kabel und Kabelschutzrohre und eine maximale Flexibilität bei der späteren Nutzung.

Zur Abdichtung vom Systemdeckelstutzen bzw. vom Leerohrende zum Kabel. Länge: 235 mmfür Systemdeckel HSI90 D1x75 KS, HSI150 D1x80 KS

Adapterring für HRD 150-SG und zum Einsatz in Dichtpackung und Kunststofflansch HSI 150, geteilter Adaptering für nachträgliche Montage

Zum Einsatz in Dichtpackung und Kunststoffflansch HSI150. Zur Anbindung von glatten Kabelschutzrohren. Die Abdichtung erfolgt über die Manschettentechnik, bei der eine Gummimanschette mit Spannbändern auf den Systemdeckel sowie das Schutzrohr gespannt wird

Ermöglicht durch die Kombination von Anspachtelflansch und 3-Stegdichtungen die Abdichtung in allen Wandarten.

Wassersperrflansch zum druckwasserdichten Einbinden von Abwasserrohren in Bodenplatten.

Standard-Ringraumdichtung mit Segmentringtechnik, individuelle Anpassung auf Leitungsdurchmesser vor Ort, Ringraumdichtung zur Abdichtung von Kabeln in Kernbohrungen oder Futterrohren, geteilte Ausführung zur Abdichtung von neu zu installierenden oder bereits verlegten Kabeln, unbelegte Öffnungen ab Werk mit Blindstopfen verschlossen, Dichtbreite 40 mm, Pressplattenstärke 5 mm, Werkstoff Edelstahl rostfrei V2A (Pressplatten, Schrauben, Muttern und Scheiben), Dichtung EPDM, Lastfall: WU-Beton Beanspruchungsklasse 1 WU-Beton Beanspruchungsklasse 2 Wassereinwirkungsklasse DIN 18533 W1.1-E Wassereinwirkungsklasse DIN 18533 W1.2-E Wassereinwirkungsklasse DIN 18533 W2.1-E Wassereinwirkungsklasse DIN 18533 W2.2-E, gas- und wasserdicht

geringes Gewicht, einfache Montage in der Schalung, vor Ort ablängbar, einsetzbar in alle Wandarten inklusive Elementbauweisen, bruchunempfindlich, formstabil, einbaufertig verschlossen

Universelles Futterrohr für jede Wandart UFR, Ermöglicht durch die Kombination von Anspachtelflansch und 3-Stegdichtungen die Abdichtung in allen Wandarten.

Zur Verteilung von Strom-, und Kommunikationsleitungen aus dem Gebäude in das Grundstück.
