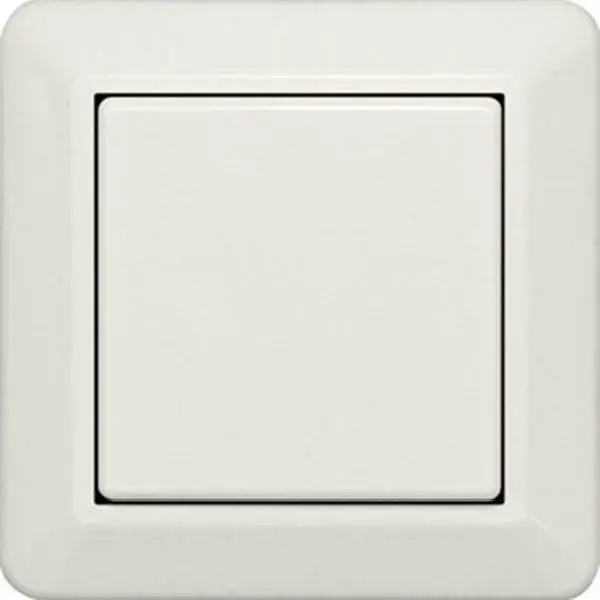

Funk-1-Kanal-Taster im E-Design55, 80x80mm außen, Rahmen-Innenmaß 55x55mm, 15mm hoch. Erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust. Funktaster mit einer Wippe können ein auswertbares Signal senden: Wippe unten im Bereich der Markierung drücken. Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet.

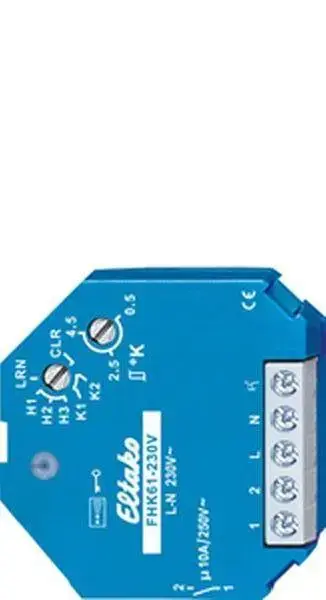

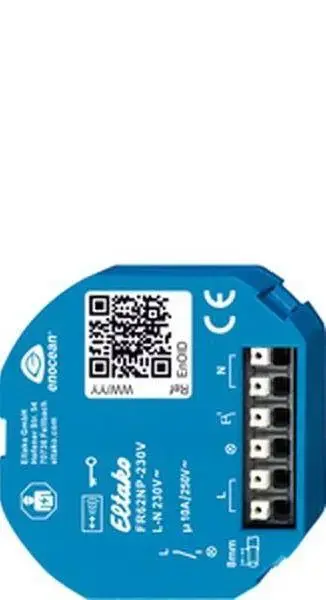

Funkaktor Heiz-Kühl-Relais 230V. 1 Schließer potenzialfrei 10A/250V AC. Stand-by-Verlust nur 0,8 Watt. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief. Beim Ausfall der Versorgungsspannung bleibt der Schaltzustand erhalten. Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Dieses Heiz-Kühl-Relais wertet die Informationen von Funk-Temperaturreglern oder -fühlern aus. Eventuell ergänzt um Fenster-Tür-Kontakte, Bewegungsmelder, Fenstergriffsensor FFG7B-rw und Funktaster. Mit dem potenzialfreien Arbeitskontakt werden Ventile gesteuert. Ab der Fertigungswoche 11/14 können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Funktionsänderung (Normalbetrieb, Absenkbetrieb, Aus) wird mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in die GFVS-Software eingelernt werden. Oberer Drehschalter für die Betriebsarten. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.

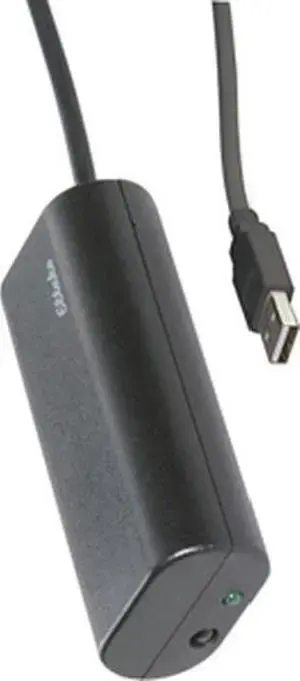

Funk-Infrarotwandler mit USB-Stecker für die Universal-Fernbedienung Logitech Harmony Touch (im Fachhandel erhältlich). Stand-by-Verlust nur 0,05 Watt. Mit einem speziellen Eltako-FIW-Datensatz werden die Infrarot-Signale in Verbindung mit einem Funk-Infrarotwandler FIW-USB in Funktelegramme umgewandelt und in den Eltako-Gebäudefunk gesendet. Entweder Anschluss an ein Gerät mit Stromversorgung an der USB-Buchse oder Verwendung mit einem USB-Charger für Netzspannung. USB-Stecker Typ A mit 2m Anschlusskabel.

Powerline-Funk-Gateway. Bidirektional. 53x43mm, 40mm tief, für Montage in 58mm Schalterdosen. Stand-by-Verlust 1,1 Watt. Versorgungsspannung 230V. Leistungsaufnahme im Betrieb 1,1 Watt. In das Gateway eingelernte Powerline-Telegramme aus dem Stromnetz werden automatisch in Eltako-Funktelegramme übersetzt und gesendet. In das Gateway eingelernte Funk-Telegramme werden in Powerline-Telegramme übersetzt und auf das Stromnetz moduliert. Durch Drücken des Reset-Tasters wird das PL-FGW in den Lernmodus versetzt. Über die Drehschalter wird dabei ausgewählt, ob Funk- oder Powerline-Telegramme eingelernt werden sollen. Einem einzulernenden Powerline-Sensor wird durch Betätigung im Lernmodus automatisch ein freier Funkkanal zugeordnet. Es können bis zu 80 Powerline-Sensoren oder Rückmeldungen eingelernt werden. Einem einzulernendem Funk-Sensor wird über den Schiebeschalter des PL-FGW die Funktion als Universal-, Richtungs- oder Zentraltaster zugeordnet. Über die Drehschalter g und e wird die Powerline-Adresse eingestellt, die der Funksensor künftig ansprechen soll. Neben Funktastern können auch Eltako-Funk-Sensoren wie Fensterkontakte und Bewegungsmelder eingelernt werden. Auch Steuerfunktionen über Professional Smart Home-Controller zur Dimmer-, Heizungs- und Rollladenansteuerung sind möglich. Die Umsetzung in entsprechend sinnvolle Powerline-Telegramme für PL-Aktoren geschieht dabei automatisch. Es können bis zu 100 verschiedene Funksensoren eingelernt werden. Über die PC-Software Sienna-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Hierüber sind dann auch weitere Funktionen auswählbar, die durch das direkte Einlernen über Drehschalter nicht verfügbar sind. Außerdem kann das Gateway darüber in den Lern- und Löschmodus versetzt werden, sodass auch ein manuelles Einlernen ohne direkten Zugriff auf das Gerät erfolgen kann. Das PL-FGW dient auch als Relaisstation zur Kommunikation der Temperatur-Regler PL-SAMTEMP mit Enocean Stellantrieben FKS-MD1. Bis zu 20 Stellantriebe und PL-SAMTEMP werden hier verwaltet.

Wipptaster mit Doppelwippe, 2 Schließer 10A/250V AC. Taster für Einzel-Montage 80x80x18mm oder Montage in das E-Design55-Schaltersystem. Der Wipptaster mit VDE-Zeichen hat Steckklemmen. Alternativ zur Krallenbefestigung ist eine Schraubbefestigung auf 55mm-Schalterdosen mit Edelstahl-Senkschrauben 2,9x25mm, DIN 7982 C, möglich. Montage: Wipptaster montieren, den Rahmen mit dem Befestigungsrahmen fixieren und die Wippe aufstecken.

Rahmen innen 55x55mm. 2-fach-Rahmen, 80x151mm außen. 15mm hoch.

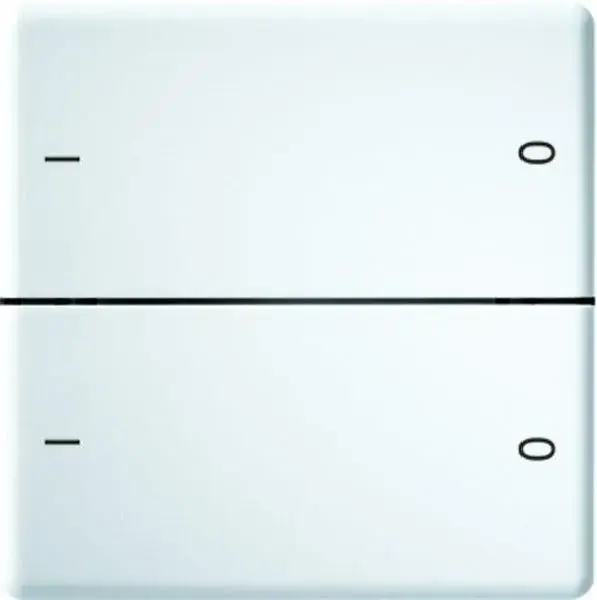

Funk-2- oder 4-Kanal-Taster 55x55mm Finland elko-weiß. Erzeugt die Energie für ­Funktelegramme selbst bei Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust.

Funk-Relaisaktor 10A/250V AC. 1 Schließer oder Öffner, nicht potenzialfrei. Stand-by-Verlust nur 0,4 Watt. Für Einbaumontage. 49x51mm, 20mm tief. Die Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 2,5mm². Mit der komfortablen Tipp-Technik können bis zu 32 Funktaster und Funk-Fensterkontakte eingelernt werden. Bidirektionaler Funk aktivierbar. Kontaktschaltung im Nulldurchgang. Versorgungs-, Schalt- und Steuerspannung örtlich 230V. Beim Ausfall der Versorgungsspannung bleibt die Schaltstellung erhalten. Bei wiederkehrender Versorgungsspannung wird definiert ausgeschaltet. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Zusätzlich zum Funk-Steuereingang über eine innenliegende Antenne kann dieser Funk-Aktor auch mit einem eventuell davor montierten konventionellen 230V-Steuertaster örtlich gesteuert werden. Ein Glimmlampenstrom ist nicht zugelassen. Bei dem Einlernen kann die Kontakt-Funktion im Ruhezustand als Schließer oder Öffner bestimmt werden. Schließt der Kontakt bei mindestens einem geöffneten Fenster, können damit Dunstabzugshauben o. ä. freigeschaltet werden oder kann Alarm gegeben werden. Öffnet der Kontakt bei mindestens einem geöffneten Fenster, können damit Heizung oder Klimageräte abgeschaltet werden. Mehrere Funk-Fensterkontakte sind miteinander verknüpft, der zuletzt eingelernte Funk-Fensterkontakt bestimmt die Funktion.

Geräuschloses Solid-State-Relais nicht potenzialfrei, 230V-LED-Lampen bis 400W, Glühlampen 400W, Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar. Stand-by-Verlust nur 0,3 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Versorgungs-, Schalt- und Steuerspannung 230V. Kontaktschaltung im Nulldurchgang. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. In der Funktion ER schaltet bei Spannungswiederkehr und aktivem Steuereingang das Relais wieder ein. Ein Glimmlampenstrom am Steuereingang ist nicht zugelassen. Mit automatischer elektronischer Übertemperatur-Abschaltung. Bei einer Last

2 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.

Funk-2-Kanal-Minihandsender 43x43mm, 16mm hoch. Gewicht nur 30 Gramm. Zusätzlich für das Anbringen eines Schlüsselanhängers vorbereitet. Erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Batterie.

Funk-2-Kanal-Minihandsender 43x43mm, 16mm hoch. Gewicht nur 30 Gramm. Erzeugt die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Batterie.

Heiz-Kühl-Relais mit 4 Kanälen, je 1 Schließer 4A/250V AC, potenzialgetrennt von der ­Versorgungsspannung, mit DX-Technologie. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Sind alle 4 Relais eingeschaltet, werden 0,7 Watt benötigt. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Dieses Heiz-Kühl-Relais wertet die Informationen von Funk-Temperaturreglern oder -fühlern aus. Eventuell ergänzt um Fenster-Tür-Kontakte, Bewegungsmelder, Fenstergriffsensor FFG7B und Funktaster. Alternativ zu einem Funk-Temperaturregler kann die Temperaturinformation über Soll- und Istwerte auch von einem Professional Smart Home-Controller bezogen werden. Weiterhin besteht die Möglichkeit, über den Professional Smart Home-Controller die Solltemperatur vorzugeben und so den Einstellbereich der Funk-Temperaturregler einzuschränken. Oberer Drehschalter für die einstellbare Hysterese: Linksanschlag: kleinste Hysterese 0,5º. Mittelstellung: Hysterese 2,5º. Rechtsanschlag: größte Hysterese 4,5º. Dazwischen Unterteilung in 0,5º-Schritten. Mittlerer Drehschalter für die Regelungsarten: AUTO 1: Mit PWM-Regelung mit T = 4 Minuten (PWM= Pulsweiten-Modulation). (Geeignet für Ventile mit thermoelektrischem Stellantrieb). AUTO 2: Mit PWM-Regelung mit T = 15 Minuten. (Geeignet für Ventile mit motorischem Stellantrieb). AUTO 3: Mit 2-Punkt-Regelung. Unterer Drehschalter für die Betriebsarten: H: Heizbetrieb (Kontakte 1 bis 4) K: Kühlbetrieb (Kontakte 1 bis 4). HK: Heizbetrieb (Kontakte 3 und 4) und Kühlbetrieb (Kontakte 1 und 2). Im Heizbetrieb ist grundsätzlich die Frostschutzfunktion aktiv. Sobald die Ist-Temperatur unter 8°C fällt, wird in der gewählten Betriebsart auf 8°C geregelt. Solange ein oder mehrere Fenster offen sind, bleibt der Ausgang aus, sofern Fenster/Tür-Kontakte FTK oder Fenstergriffsensor FFG7B eingelernt wurden. Im Heizbetrieb bleibt aber der Frostschutz aktiv. Solange alle eingelernten Bewegungsmelder FBH keine Bewegung gemeldet haben, wird auf Absenkbetrieb geschaltet. Im Heizbetrieb wird die Soll-Temperatur um 2° abgesenkt, im Kühlbetrieb um 2° angehoben. Sobald ein Bewegungsmelder wieder Bewegung meldet, wird auf Normalbetrieb geschaltet. Ist ein Funktaster FT4 eingelernt, so ist die Belegung der 4 Tasten fest mit folgenden Funktionen belegt: Rechts oben: Normalbetrieb (auch per Schaltuhr aktivierbar). Rechts unten: Nacht­absenk­betrieb um 4°, im Kühlbetrieb Anhebung um 4° (auch per Schaltuhr aktivierbar). Links oben: Absenkbetrieb um 2°, im Kühlbetrieb Anhebung um 2°. Links unten: Aus (im Heizbetrieb Frostschutz aktiv, im Kühlbetrieb dauerhaft aus). Sind gleichzeitig Bewegungsmelder und Funktaster eingelernt, so gilt immer das zuletzt empfangene Telegramm. Ein Bewegungs­melder schaltet bei Bewegung folglich einen mit dem Funktaster gewählten Absenkbetrieb wieder aus. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.

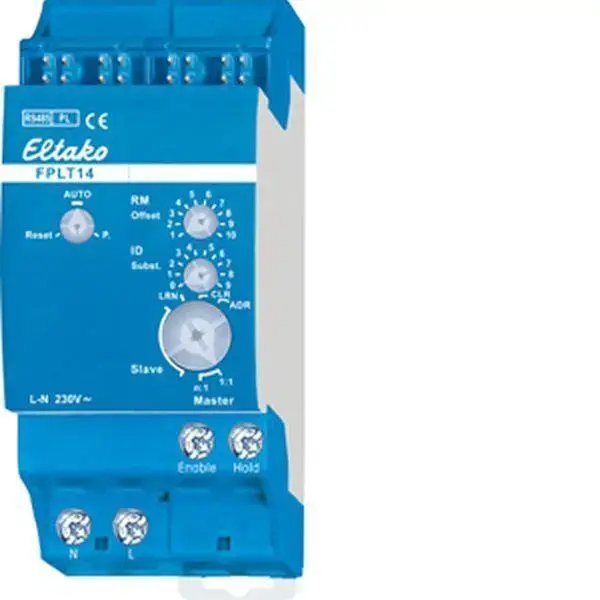

Funk-Powerline-Tunnelgateway. Uni- und Bidirektional. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Versorgungsspannung: 230V. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Dieses Gateway überträgt RS485-Bustelegramme mit Powerline über große Entfernungen über das Stromnetz. Hierzu sind mindestens 2 Stück FPLT14 erforderlich. Unidirektional können bis zu 10 FPLT14 die Bustelegramme ihrer FAM14/FTS14KS-Installation mit Powerline über das Stromnetz in eine andere FAM14/FTS14KS-Installation über ein dortiges FPLT14 senden. Bis zu 120 Telegramm-IDs einlernen gemäß Bedienungsanleitung, auch mit PCT14. Bidirektional können 2 FPLT14 die Bustelegramme von 2 FAM14/FTS14KS-Installationen mit Powerline über das Stromnetz austauschen. Bis zu 120 Telegramm-IDs einlernen gemäß Bedienungsanleitung, auch mit PCT14. Wegen der Übertragungs-Verzögerung sind Kurz-Klick-Auswertungen für FUD- und FSB-Aktoren nicht sicher möglich.

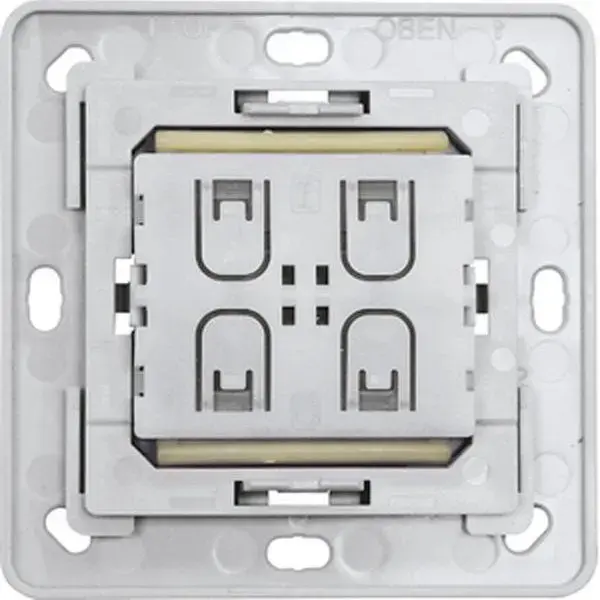

Funktaster-Einsatz, Bluetooth. Funktaster-Einsatz mit EnOcean-Energiegeneratoren für Funktaster anderer Hersteller. Erzeugen die Energie für Funktelegramme selbst bei Tastendruck, daher ohne Anschlussleitungen und keine Stand-by-Verluste. Im Lieferumfang enthalten sind eine Halteplatte und ein Befestigungsrahmen für FT55 mit eingesetztem EnOcean-Modul PTM215B (Bluetooth). Funktaster mit einer Wippe können zwei auswertbare Signale senden, Funktaster mit Doppelwippe können vier auswertbare Signale senden.

Powerline-Repeater. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Stand-by-Verlust nur 0,5 Watt. Mit dem Repeater können größere Reichweiten erzielt werden. Bei Kabellängen >300m wird der Repeater typischerweise in einer Verteilung zwischen dem Sensor und Aktor plaziert. Der Repeater wiederholt Kommandos von Sensoren mit der gleichen Adresse g, e. Rückmeldungen der Aktoren werden nicht wiederholt. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementaradresse e mit 16 numerischen Werten. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Zentralbefehle werden wiederholt, umabhängig von der Adresse e des Repeaters. Bei Adresse g, e = 0 werden nur Zentralkommandos wiederholt. Stellung 1: Bei Adresse g, e = 0 am Repeater werden alle Kommandos der Gruppe g wiederholt. Stellung 2: Nicht belegt. Über die PC-Software Sienna-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Adressen können unter Spannung oder ohne Spannung geändert werden. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin (P). Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².

Deutsche Schutzkontakt-Steckdose DSS mit Steckdosen-Oberteil und USB-Adapter im E-Design55, 80x80mm außen, Rahmen-Innenmaß 55x55mm. Mit erhöhtem Berührungsschutz. Das Steckdosenunterteil hat Schraubklemmen. Einbautiefe 38mm. Integriertes USB-Netzteil 5V DC/2,1A mit Kurzschluss- und Überlastschutz. Intelligente Parallelnutzung beider USB-Anschlüsse.

Funk-Temperaturregler für Einzel-Montage 80x80x27mm oder Montage in das E-Design55-Schaltersystem. Mit Solarzellen und Batterie (Lebensdauer 5 Jahre).

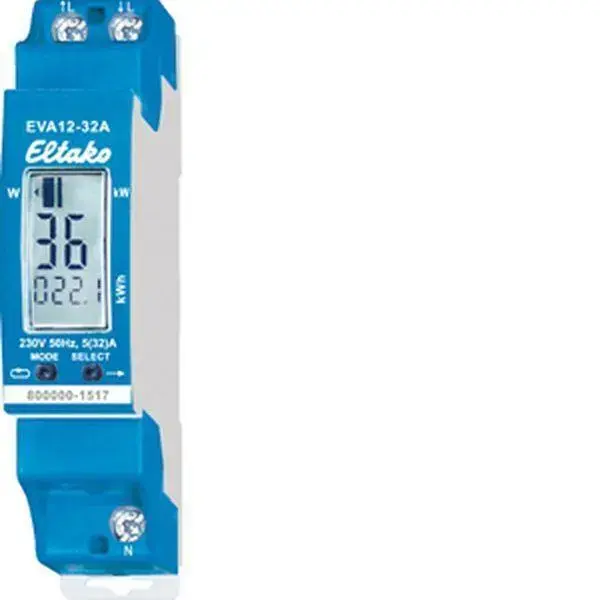

Maximalstrom 32A, Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Die Energieverbrauchsanzeige EVA12 misst die Wirkenergie wie ein Wechselstromzähler anhand des zwischen dem Eingang und Ausgang fließenden Stromes und speichert den Verbrauch in nicht­flüchtige Speicher. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen. Die Genauigkeit entspricht wie bei allen Eltako-Wechselstromzählern der Klasse B bei MID (1%), der Anlaufstrom beträgt 20mA. Damit reproduziert die Energieverbrauchsanzeige genau die Messung des an anderer Stelle des Gebäudes installierten Zählers für die Stromabrechnung. Das Anzeigedisplay ist in 3 Felder aufgeteilt. Feld 1: Diese Anzeige bezieht sich auf den aufgelaufenen Wert in Feld 3. IIII langsam nach rechts laufend = Feld 3 zeigt den aufgelaufenen Verbrauch seit Reset. Dies ist die Normalanzeige. S01 = Feld 3 zeigt den Verbrauch letzte volle Stunde bis S24 = vor 24 Stunden. T01 = Feld 3 zeigt den Verbrauch letzter voller Tage bis T31 = vor 31 Tagen. M01 = Feld 3 zeigt den Verbrauch letzter voller Monate bis M12 = vor 12 Monaten. J01 = Feld 3 zeigt den Verbrauch letztes volles Jahr bis J24 = vor 24 Jahren. Feld 2: Momentanwert des Stromverbrauches (Wirkleistung) in Watt (W) bzw. Kilowatt (kW). Die Anzeigepfeile links und rechts zeigen die automatische Umschaltung W und kW an. Feld 3: Aufgelaufener Wert in kWh. Anzeige bis 9,999kWh mit 3 Nachkommastellen, ab 10kWh mit 1 Nachkommastelle und ab 1000kWh ohne Nachkommastelle. Mit der linken Taste MODE wird in den Anzeigemöglichkeiten geblättert und diese werden im Feld 1 angezeigt: S01, T01, M01 und J01 wie oben beschrieben. Zuletzt folgt mit Drücken von MODE das Landeskürzel der eingestellten Sprache. D für deutsch, GB für englisch und F für französisch. Mit der rechten Taste SELECT wird innerhalb der Anzeigemöglichkeiten mit jedem Drücken die angezeigte Zahl um 1 erhöht und der entsprechende Wert im Feld 3 angezeigt. Aus der letzten vollen Stunde wird so die vorletzte Stunde usw. Wurde mit MODE die aktive Sprache gewählt, so kann mit SELECT auf eine andere Sprache umgeschaltet werden. Wird die neue Spracheinstellung mit MODE verlassen, ist diese aktiv. 20 Sekunden nach der letzten MODE- bzw. SELECT-Betätigung und wenn beide Tasten kurz gleichzeitig gedrückt werden, springt das Programm automatisch in die Normalanzeige zurück. Reset: Um das Speichern der Werte stundengenau zu beginnen, empfiehlt sich ein Reset zu einem günstigen Zeitpunkt nach der Installation. Hierzu die Tasten MODE und SELECT gleichzeitig 3 Sekunden gedrückt halten, bis RES im Feld 1 erscheint. Wird nun SELECT kurz gedrückt, werden alle Speicher auf Null gesetzt. Danach geht das Programm automatisch in die Normalanzeige zurück. Fehlermeldungen: Bei falscher Stromrichtung wird F01 im Display angezeigt. Sinkt die Spannung unter 170V, wird F02 im Display angezeigt.

Doppelwippe. Für alle Taster und Handsender liefern wir Wippen in allen angebotenen Taster- und Handsender-Farben mit Lasergravur. Für je einen Pfeil oben (auf) und unten (ab) genügt die Zusatzbezeichnung +2P. Für 0 (=aus) oben und I (=ein) unten genügt die Zusatzbezeichnung +0I. Für I (=ein) oben und 0 (=aus) unten genügt die Zusatzbezeichnung +I0. Andere Aufdrucke mit maximal 6 Zeilen müssen beschrieben werden und gravieren wir dann in der Schriftart Arial. Maximal je zwei Zeilen oben, in der Mitte und unten. Erhalten wir per E-Mail an LGI eltako.de eine Adobe Illustrator- oder Corel Draw-Datei mit den Endungen .ai bzw. .cdr, gravieren wir auch individuelle Kundenvorgaben.

1/2 Teilungseinheit = 9mm breit zur Herstellung und Einhaltung eines Lüftungsabstandes bei sehr warmen Reiheneinbaugeräten, z.B. Dimmern und Schaltnetzteilen.

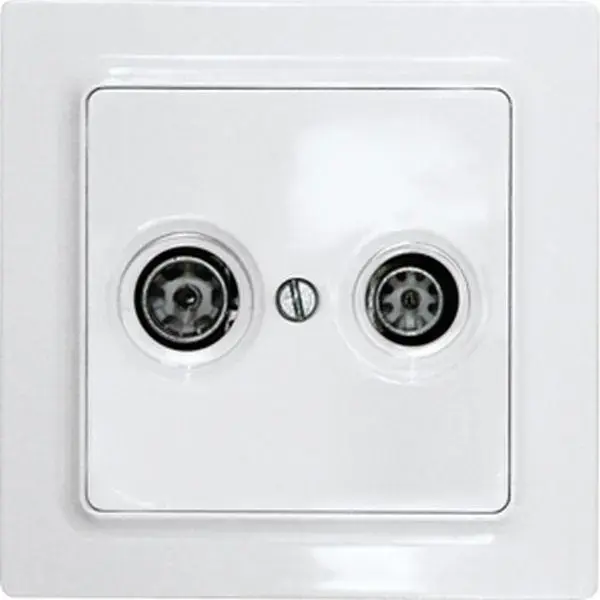

2-Loch-Abdeckung für Antennen-Steckdosen TV/RF. Für E-Design55-Rahmen R1UE55, R2UE55, R3UE55, R4UE55 und R5UE55. Passend für alle Hirschmann Antennen-Steckdosen.

2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,03-0,4 Watt. Prioritäten der Zentralsteuerung wählbar. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Örtliche Universal-Steuerspannung 8..230V UC. Mit zusätzlichen Steuereingängen zentral ein und zentral aus für 8..230V UC, vom örtlichen Steuereingang galvanisch getrennt. Versorgungsspannung wie die örtliche Steuerspannung. Sehr geringes Schaltgeräusch. Glimmlampenstrom ab 110V Steuerspannung bis 50mA in den Schalter­stellungen 1 bis 3 und 5 bis 7. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Mit Ansteuerungs-LED. Diese blinkt nach 15 Sekunden bei blockiertem örtlichen Taster, nicht in den Drehschalter-Stellungen 4 und 8. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentral­steuerung ausgenommen werden: ZE+ZA = Zentral ein und zentral aus sind wirksam, wobei für zentral ein eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZE = Nur zentral ein ist wirksam, wobei eine Ansprechver­zögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann. ZA = Nur zentral aus ist wirksam. ZE+ZA durchgestrichen= Keine Zentralsteuerung ist wirksam. Mit dem unteren Drehschalter können verschiedene Prioritäten eingestellt werden. Diese legen fest, welche anderen Steuereingänge gesperrt sind, solange ein Steuereingang dauererregt ist. Außerdem wird hierbei entschieden, wie sich der Stromstoßschalter ES12Z bei Ausfall und Wiederkehr der Versorgungsspannung verhalten soll: In den Schalterstellungen 1 bis 4 bleibt die Schaltstellung bei dem Ausfall unverändert, in den Schalterstellungen 5 bis 8 wird ausgeschaltet. Anliegende Zentralbefehle werden nach der Wiederkehr sofort ausgeführt. OFF = Dauer AUS, ON = Dauer EIN. 1 und 5 = Keine Priorität. Auch bei dauererregten Zentral-Steuereingängen kann örtlich getastet werden. Der letzte Zentralbefehl wird ausgeführt. Dies ist die Einstellung ab Werk. 2 und 6 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral aus hat jedoch Vorrang vor Dauererregung zentral ein. 3 und 7 = Priorität für zentral ein und aus. Örtliches Tasten ist solange wirkungslos. Dauererregung zentral ein hat jedoch Vorrang vor Dauererregung zentral aus. 4 und 8 = Priorität für dauererregten örtlichen Taster. Zentralbefehle werden solange nicht ausgeführt. Ein Glimmlampenstrom ist in diesen Stellungen nicht zugelassen.

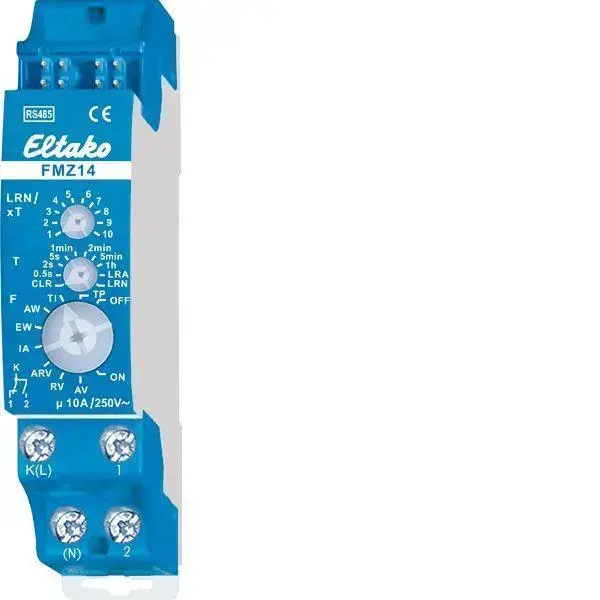

Multifunktions-Zeitrelais mit 10 Funktionen, 1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 400W, Glühlampen 2000W*, mit DX-Technologie. Bidirektional. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Es können Funk-Fenster-Türkontakte (FTK) mit der Funktion Schließer oder Öffner bei geöffnetem ­Fenster eingelernt werden. Wird ein Richtungstaster eingelernt, so kann mit der oberen Taste (START) eine Funktion (z.B. TI) gestartet und mit der unteren Taste (STOP) gestoppt werden. Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Beim Ausfall der Versorgungsspannung schalten beide Kontakte aus. Bei wiederkehrender Versorgungsspannung schließt Kontakt 1. Zeiten zwischen 0,5 Sekunden und 10 Stunden einstellbar. Mit dem oberen und dem mittleren Drehschalter wird eingelernt und anschließend die Zeit eingestellt. T ist die Zeitbasis und xT der Multiplikator. Mit dem unteren Drehschalter wird die Funktion gewählt: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.

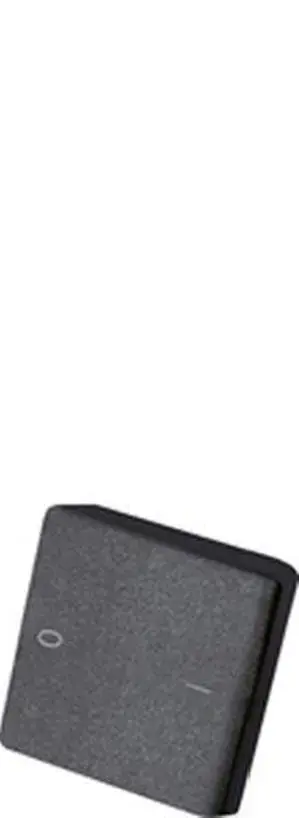

Wippe. Für alle Taster und Handsender liefern wir Wippen in allen angebotenen Taster- und Handsender-Farben mit Lasergravur. Für je einen Pfeil oben (auf) und unten (ab) genügt die Zusatzbezeichnung +2P. Für 0 (=aus) oben und I (=ein) unten genügt die Zusatzbezeichnung +0I. Für I (=ein) oben und 0 (=aus) unten genügt die Zusatzbezeichnung +I0. Andere Aufdrucke mit maximal 6 Zeilen müssen beschrieben werden und gravieren wir dann in der Schriftart Arial. Maximal je zwei Zeilen oben, in der Mitte und unten. Erhalten wir per E-Mail an LGI eltako.de eine Adobe Illustrator- oder Corel Draw-Datei mit den Endungen .ai bzw. .cdr, gravieren wir auch individuelle Kundenvorgaben. Bei den Bustastern und Bus-Flachtastern reduziert sich der Platz für die Lasergravur durch die LEDs.
