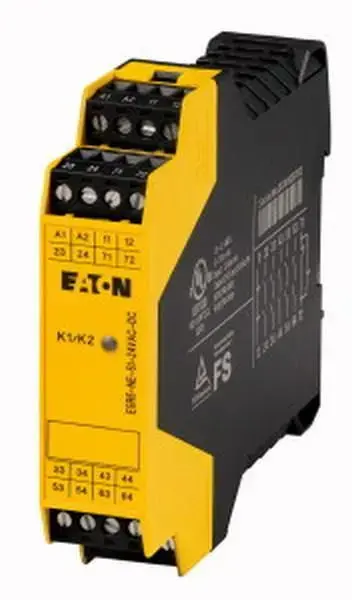

Kontakterweiterung unverzögert, zur Erweiterung der Kontakte an Sicherheitslogikmodulen, einkanaliger Betrieb, Versorgungsspannung 24VDC oder 24VAC 50/60Hz, 5 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0) - es wird maximal die Stopp-Kategorie des Grundgerätes nach IEC 61508 und IEC 60204 erreicht, 2 Meldestrompfade, Berührungsschutz nach EN 50274 bei senkrechter Betätigung von vorne finger- und handrückensicher, geeignet für PL e, Kat. 4 nach EN ISO 13849-1 / SILCL3 nach IEC 62061 / SIL3 nach IEC61508

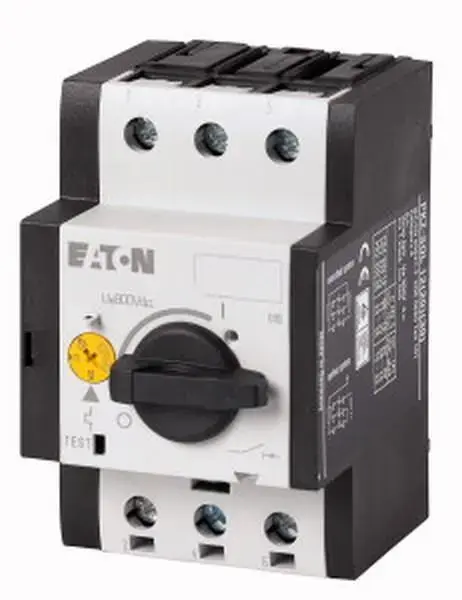

Strangschutzschalter PKZ-SOL sind die sicherungslose Alternative zum Schutz der PV-Module vor Kurzschlussströmen. Mit ihrem variablen Auslösebereich lassen sie sich optimal auf den tatsächlichen Kurzschlussstrom eines Strings einstellen. Mit dem optional erhältlichen verzögerten Unterspannungsauslöser P-SOL-XUV ist eine Fernabschaltung, zum Beispiel für die Feuerwehr, möglich.

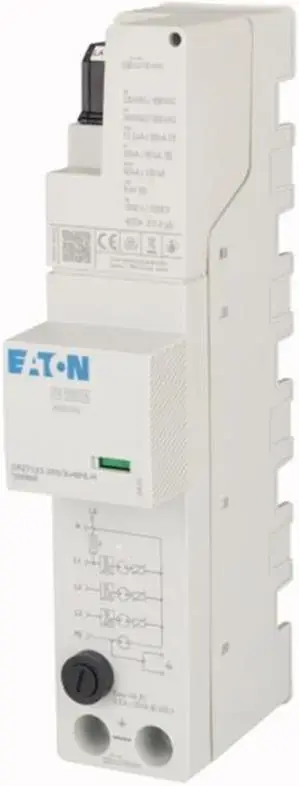

Zum Schutz von Verbraucheranlagen im Netzanschlussraum des Zählerschranks an einer 40-mm-Sammelschiene vor transienten Überspannungen durch direkte und indirekte Blitzeinschläge sowie Schalthandlungen. Erfüllt alle Anforderungen für die Installation von Überspannungsschutz nach DIN VDE 0100-534, Prüfklassen I, II, III nach IEC 61643-1, SPD-Typ T1+2+3, entspricht IEC 61643-11: 2011, EN 61643 -11:2012+A11:2018, Blitzschutzklasse III und IV nach IEC 62305, leckstromfrei, mit integrierter Sicherung zum Schutz des SmartMeterGateway und des APZ

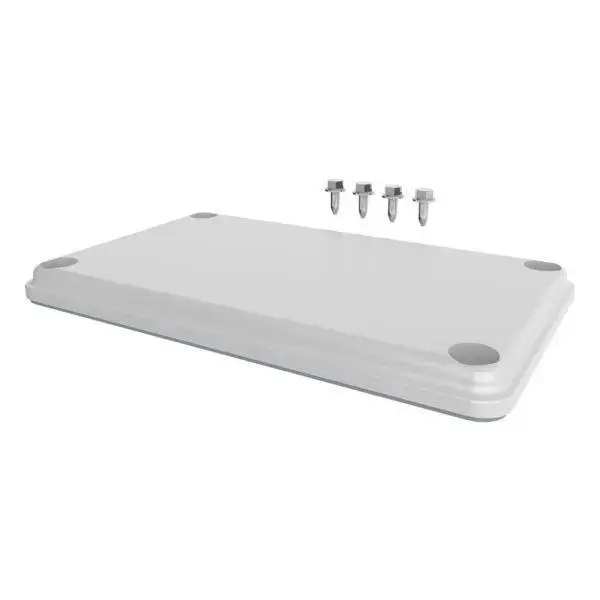

F3A-2K-0_Flanschplatte, IP55, Isolierstoff, Blindflansch ohne Vorprägungen

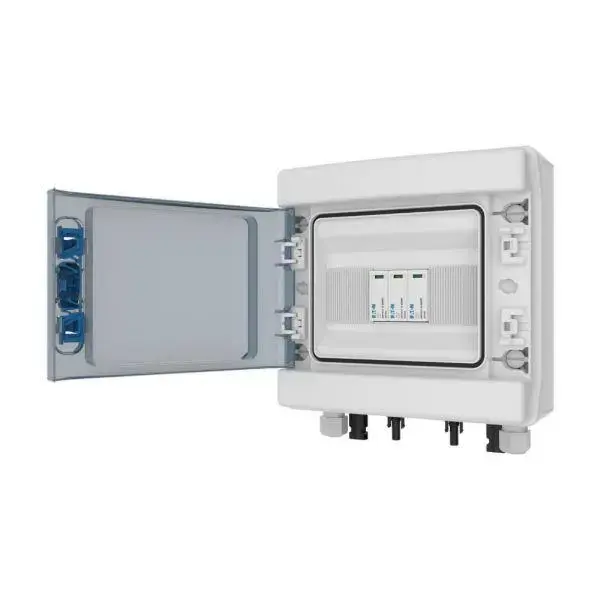

Photovoltaik-DC-Stringbox, werkseitig von Eaton montiert: IEC 61439-2 Anhang-DD. Für Wechselrichter mit 1 MPP-Tracker: 1x IN + 1x OUT, integrierte Geräte: PV-Überspannungsschutzgerät Typ 2, MC4-Anschlüsse an der Unterseite der Box, IKA-Box 1-reihig mit 8 Teilungseinheiten und Klarsichtfenster, für Freiluftaufstellung ohne direkte Sonnenlichteinwirkung. Für einen sicheren Betrieb beachten Sie bitte die min. und max. zulässige Umgebungslufttemperatur im technischen Datenblatt

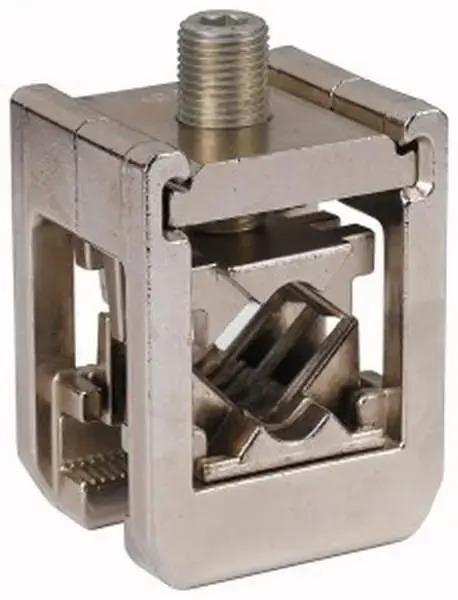

Anschlussklemme SASY60i, Breite 48mm, Ie=630A, Anschlussquerschnitte=95-300qmm, für Schienen 30x10 uns Doppel-T-Profil, Dreifach-T-Profil, Kontaktierung erfolgt über Kabelbett,

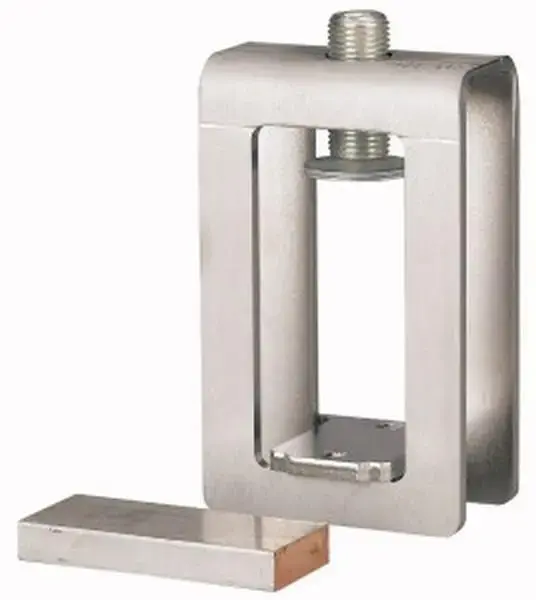

Profilklemmen, Bohrungslose Anschlusstechnik auf Sammelschienen, Bei Parallelanschluss von lamellierten Kupferschienen Distanzstücke zwischenlegen, 750qmm, Klemmraum, 51x5-28, Breite 82mm, Ie=1600 A, verwendbar für Doppel-T-Profil, 60-mm-System, 185-mm-System,

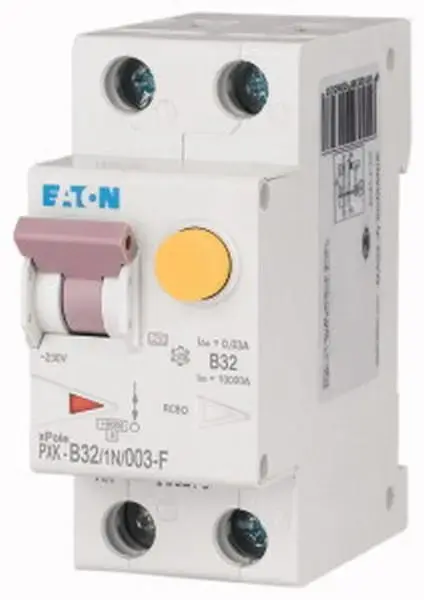

Hochwertige Fehlerstromschutzschalter/Leitungsschutzschalter Kombination, netzspannungsunabhängig, Kontaktstellungsanzeige rot - grün, Klemmen-Hintersteckschutz, tristabiler Rastschieber - ermöglicht Ausbau aus einem bestehenden Verschienungsverband, umfangreiches Zubehörprogramm nachträglich anbaubar, große Auswahl an Bemessungsfehlerströmen, Bemessungsströme bis 40 A, Auslösecharakteristiken B, C, D, Bemessungsschaltvermögen 10 kA, geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler) bis -25 °C

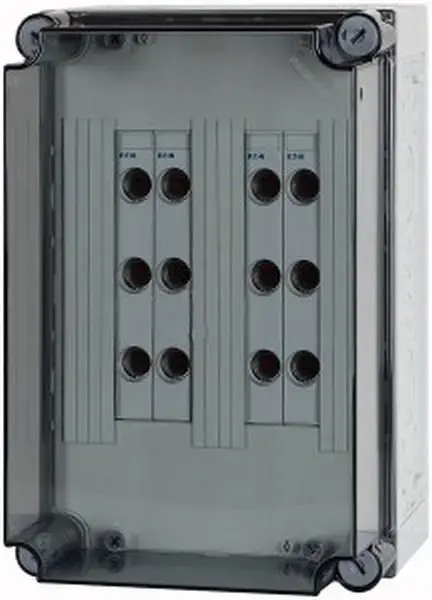

D02-Gehäuse mit transparentem Deckel, 4x D02-Reiter-Sicherungssockel auf Sammelschienen-System 250A, 3-polig, Träger inklusive für N+PE zum Nachrüsten, mit CU-Schienen L1/L2/L3: 20 x 5 mm, N: ohne, PE: ohne, ohne Klemmen, Sicherungsgerät ohne Sicherungen und Schraubkappen.

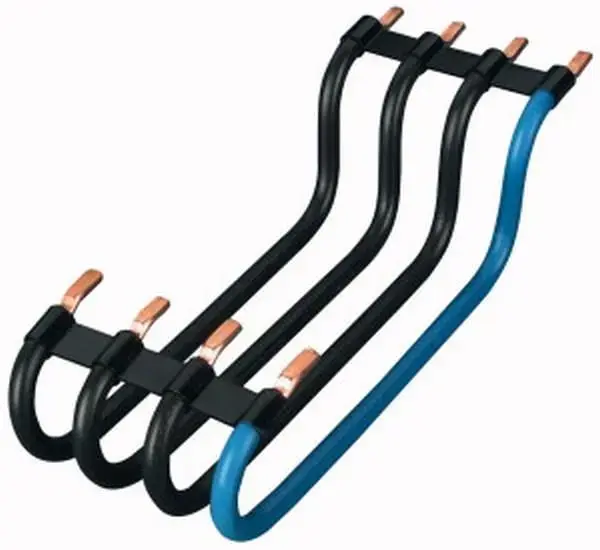

Verdrahtungsbrücke starr

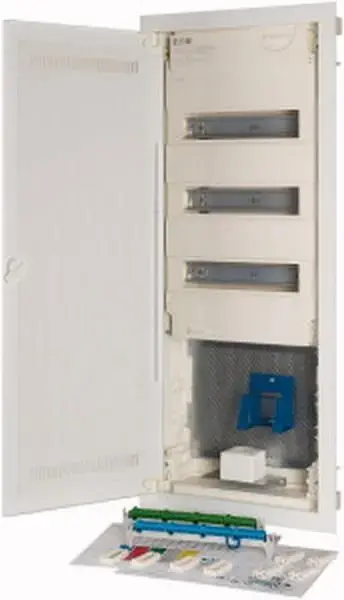

Hohlwand-Kleinverteiler KLV Hybrid, Schutzklasse II, Kunststoff-Kapselung mit Stahlblechtür, Frontabdeckung plombierbar und laserbeschriftet entsprechend IEC/EN 60670-24, plus 2 Teilungseinheiten Reserve je Reihe, Markierungsschlitze im Mauerkasten, flaches Türrahmendesign, stabiler Türdrehriegel optional austauschbar durch Sicherheitsschließung, Kabelhalter für aufgeräumte Verdrahtung, umfangreiches Zubehörsortiment, Lieferumfang: Gehäuse, Geräteträger, Frontabdeckung, Null- und Schutzleiterklemmen mit KSK Steck-Klemmtechnik, Libelle, 3D-Putzausgleich mit bis zu 18mm Tiefenausgleich, Montageplatte, Gerätehalter, 1-fach Steckdose, Kabelhalter, Hohlwandanker, Montageanleitung, Beschriftungsbogen, praxisgerechte Spezialverpackung. Normen: Entsprechend IEC/EN 60670-24, IEC/EN 62208 und somit für Verteilungen nach IEC/EN 61439-3 freigegeben. Zur Erlangung der SKII müssen alle Geräte auf der Montageplatte in schutzisolierter Ausführung eingebaut sein.

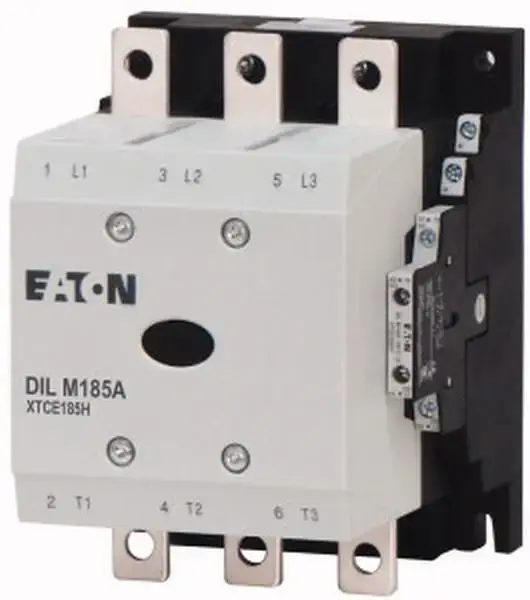

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 185 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 337 A, gekapselt: Ith= 245 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 685 A, gekapselt: Ith= 625 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 140 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 41 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 102 kW, kombinierbar mit Hilfsschalter: DILM1000-XHI., Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechselstrombetätigung

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 185 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 337 A, gekapselt: Ith= 245 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 685 A, gekapselt: Ith= 625 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 140 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 41 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 102 kW, kombinierbar mit Hilfsschalter: DILM1000-XHI., Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechselstrombetätigung

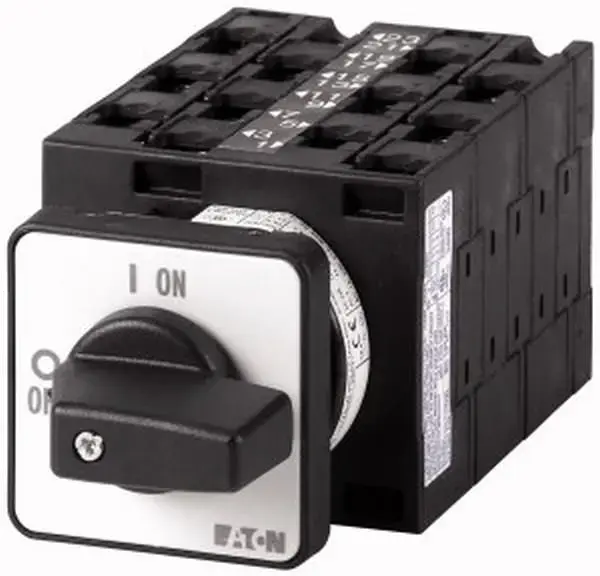

Stufenschalter, Sortiment: Steuerschalter, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, Typkenner: T3, mit schwarzem Knebel und Frontschild, Kontakte: 12, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 45 °, Schaltverhalten: rastend, ohne 0-Stellung, 6 Baueinheit(en), Bemessungsdauerstrom: Iu= 32 A, Frontschild: 1-4

Stufenschalter, Sortiment: Steuerschalter, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, Typkenner: T0, mit schwarzem Knebel und Frontschild, Kontakte: 9, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 30 °, Schaltverhalten: rastend, mit 0-Stellung, 5 Baueinheit(en), Bemessungsdauerstrom: Iu= 20 A, Frontschild: 0-9

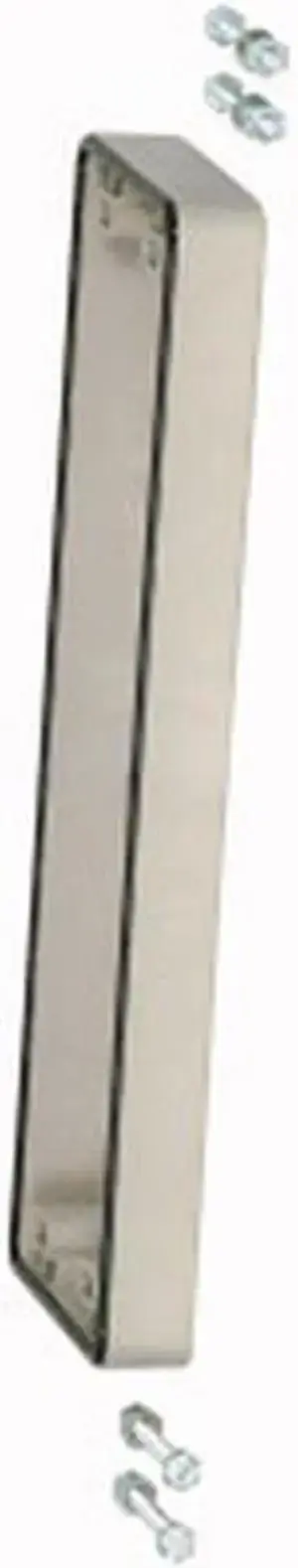

Zwischenflansch CI, zum Vergrößern des Anschlussraums unter dem Flansch FL4 um 25mm, mit umlaufend geschäumter Dichtung, inklusive Befestigungsmaterial, für Gehäusemaß=375mm

NH-Sicherungslasttrenner 00,

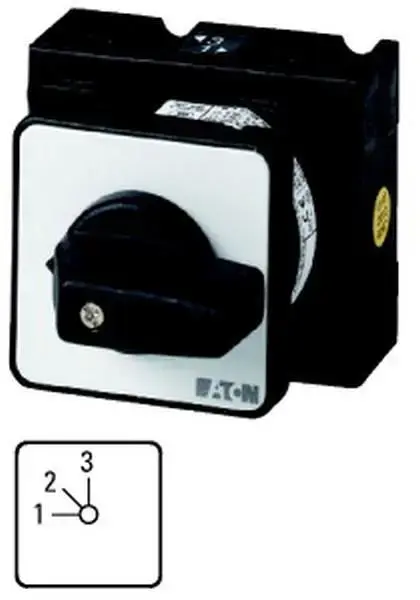

Stufenschalter, Sortiment: Steuerschalter, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, Typkenner: T3, mit schwarzem Knebel und Frontschild, Kontakte: 3, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 45 °, Schaltverhalten: rastend, ohne 0-Stellung, 2 Baueinheit(en), Bemessungsdauerstrom: Iu= 32 A, Frontschild: 1-3

Leitungsschutzschalter, FAZ-RT, 1-polig, Auslösecharakteristik: C, Bemessungsstrom In: 15 A, Schaltgeräte für Industrieanwendungen und gehobener Zweckbau

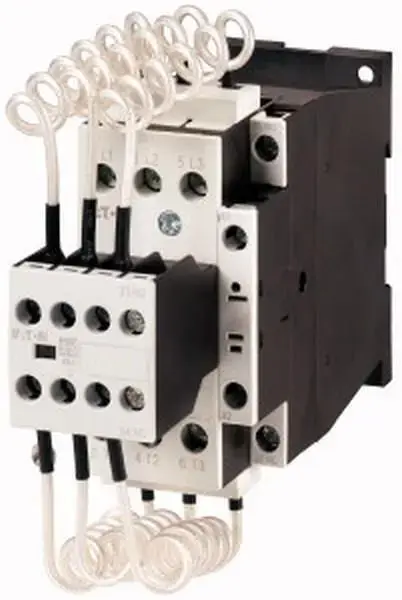

Zum Schalten in Zentralkompensationsanlagen mit 180 fachen Einschaltstromspitzen. Über die voreilenden Hilfsschalter und die Widerstandsdrähte werden die Kondensatoren vorgeladen und hierdurch der Einschaltstrom reduziert.

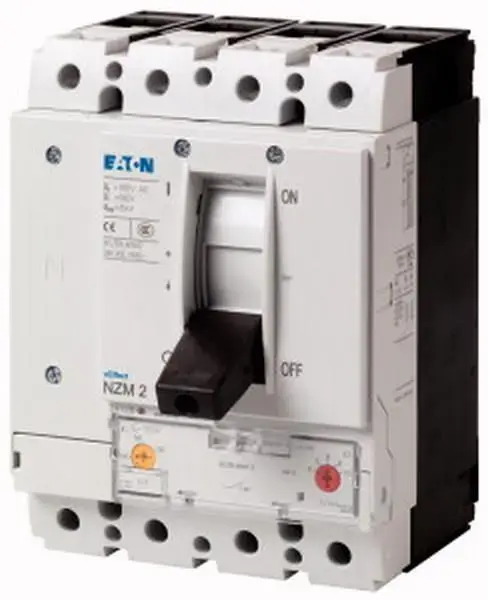

Leistungsschalter NZM2, 4-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 50 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom( In = Iu ): 300 A, Einbautechnik: Festeinbau, Schraubanschluss, Norm/Zulassung: IEC, Schutzfunktion: Anlagen- und Kabelschutz

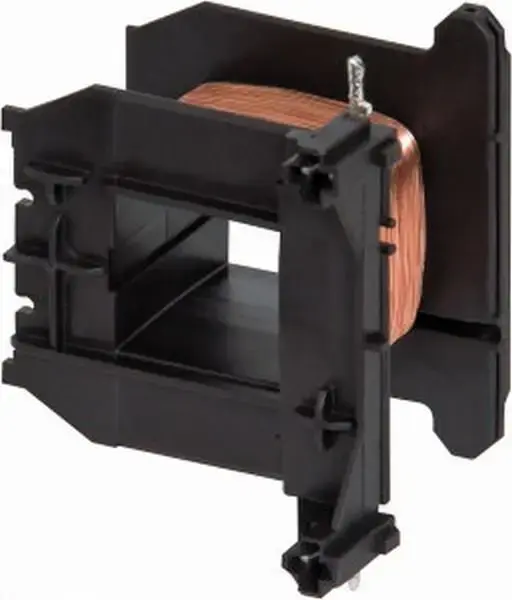

Spule, Anschlusstechnik: in Kombistecktechnik, Betätigungsspannung: RDC 130: 110 - 130 V DC, Stromart AC/DC: Gleichspannung, verwendbar für: DILM185A, DILM225A, DILM185A - DILM225A (inkl. Elektronikmodul)

Das Normfeld-Einbau-System EP ist ein System zum Aufbau fabrikfertiger, typgeprüfter Schaltgerätekombinationen

Das Normfeld-Einbau-System EP ist ein System zum Aufbau fabrikfertiger, typgeprüfter Schaltgerätekombinationen

Das Normfeld-Einbau-System EP ist ein System zum Aufbau fabrikfertiger, typgeprüfter Schaltgerätekombinationen
