KNX Systeme

Frei programmierbares Touchpanel mit 10-Zoll-IPS-Bildschirm und einer Auflösung von 1280*800, das intelligente Hausautomation und Türkommunikation in einem Gerät für Wohnanwendungen, Hotels und gewerbliche Gebäude vereint.Das SmartTouch 10 bietet die Steuerung und Überwachung des free@home- oder KNX-Systems sowie die vollständig integrierten Funktionen von ABB Welcome®. Steuern, beobachten und verwalten Sie Ihre gesamte Anlage mit einem Gerät: Schalten - Dimmen - Slider - Jalousie - RGBW-Steuerelement - Stufenschalter - Szenenschalter - Anzeigeelement - Audio-Steuerelement. Mit Szenenfunktion, Logikfunktionen, Anwesenheitssimulation und Zeitprogrammen. SmartTouch® 10" kann auch als Endgerät zur Kommunikation mit den ABB-Welcome-Außenstationen und als Teil des ABB-Welcome-Türkommunikationssystems eingesetzt werden. Funktionen KNX:Insgesamt werden 450 Bedienelemente auf maximal 25 Seiten dargestellt.80 Fehler- und Alarmmeldungen. 30 logische Funktionen. 40 Timer. Anwesenheitssimulation für 20 Teilnehmer. 10 Szenenaktoren 3 Objekt RTR. Ausgestattet mit einer Hörschleife zur Einkopplung des Audiosignals in Hörgeräte. Seitendarstellung mit maximal 18 Touchflächen auf einer Seite. Funktionen free@home: Die Twisted-Pair-Verbindung bietet eine einzige Seite mit maximal 18 Bedienelementen. Alternativ kann eine Verbindung über Wi-Fi hergestellt werden, die den gleichen Umfang an Steuerungsmöglichkeiten und Funktionen bietet wie die kostenlose free@home App.Externe Spannungsversorgung: 20-32 VDC (SELV) oder über die ABB-Welcome-Systemsteuerung. Welcome:Integriertes IP-GatewayMöglichkeit zur Integration von ONVIF-IP-KamerasExterne Stromversorgung: 20-32 VDC (SELV) oder über den Busch-Welcome Systemzentrale (Verbrauchseinheiten:14).Bildschirmgröße: 25,4cm (10")Display-Auflösung: 1280*800 Bildschirm: IPS-BildschirmDimensions (L x B x T): 180.2mm x 254.6mm x 17.5mmUnterputz- oder Wandmontage, Halterung für Tischmontage.Unterputz mit der Unterputzdose und für die Aufputz- oder Tisc

Busch-Trevion® Display 2,4", für Busch-balance® SIFrei programmierbares Touchpanel mit einem 2,4-Zoll-IPS-Bildschirm mit einer Auflösung von 240*240, der die Steuerung und Überwachung des free@home- oder KNX-Systems ermöglicht. Steuern, beobachten und verwalten Sie Ihre gesamte Installation auf einem Gerät: Schalten - Dimmen - Schieberegler - Jalousie - RGBW-Bedienelement - Stufenschalter - Szenenschalter - Anzeigeelement - Audio-Bedienelement. Das Display enthält einen Helligkeits- und Näherungssensor. Die Bedienung wird mit einem haptischen Feedback unterstützt. Das Display enthält einen integrierten Temperaturregler (RTC) mit integriertem Temperatursensor. Am rückseitigen Eingang kann optional ein Fernfühler (z.B. 6226/T / PT1000) zur Temperaturerfassung angeschlossen werden.Für den Betrieb ist eine zusätzliche Spannungsversorgung 24VDC (z.B. 6358-101) erforderlich.KNX:Es können bis zu 12 Bedienseiten mit bis zu 12 Bedienelementen angelegt werden. Je Seite sind maximal 1..4Touch-Oberflächen möglich. 10 Stk. Szenenaktore, 10 Stk. Logikfunktionen, 10 Stk. Präsenzsimulationen und Zeitprogramme, 18 Stk. Stör- und Alarmmeldungen. Die Primärfunktion ermöglicht die direkte Bedienung einer Funktion beim Berühren des Displays. Der rückseitige Eingang kann alternativ zum Fernfühler auch als Binäreingang genutzt werdenfree@home:Es können bis zu 16 Bedienfunktionen auf bis zu 4 Seiten angelegt werden. Je Seite sind maximal 4 Touch-Oberflächen möglich. Die Szenenfunktion, Logikfunktionen, Präsenzsimulation, und Zeitprogramme werden in free@home vom System Access Point bereit gestellt und werden zusätzlich im Display nicht benötigt. Stör- und Alarmmeldungen werden als "Pop up" angezeigt. Der Rückseitige Eingang kann zum Anschluss eines Fernfühlers (z.B. 6226/T / PT1000) genutzt werden

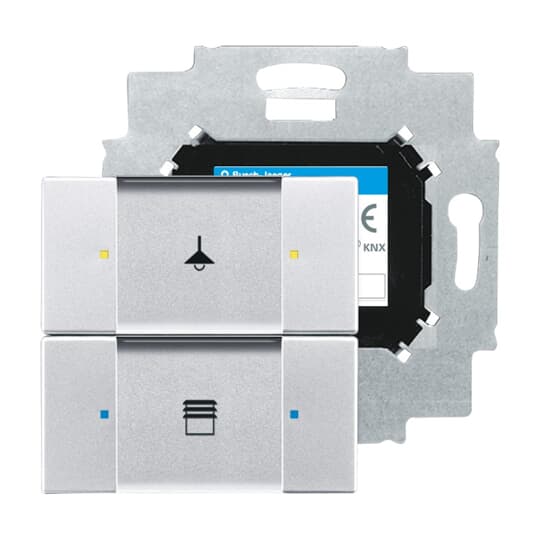

Mit integriertem KNX-Busankoppler. Mit Beschriftungsfeld. Unterstützung der KNX-Funktionen durch innovatives Farbkonzept (gelb=Beleuchtung, blau=Jalousie, orange=RTR, magenta=Szene und weiß=neutral/keine Funktionszuordnung) oder Standardbeleuchtung rot/grün. Tasterfunktion: Schalten / Dimmen / Jalousie /Wert senden / Lichtszenen u.a. Mit integriertem Temperaturfühler. Anzahl Busteilnehmer: 1

Zur Steuerung von Jalousie- oder Markisenmotoren, Busanschluss erfolgt über die beiliegende Busklemme, Nennspannung: 230 V~, +10 % / -10 %, Nennfrequenz: 50 Hz, Ausgänge: 1 Umschaltkontakte/Schließer, potenzialgebunden, Lastart: Betriebsart Jalousie, Nennstrom: 3 A, Schutzart Gerät: IP 20, Temperaturbereich Gerät: -5 °C - 45 °C, Maße (H x B x T): 50 mm x 48 mm x 28 mm

Abdeckung, 2fach, für Keypad, im Format 63 für Schalterprogramme wie axcent, Solo, future,..

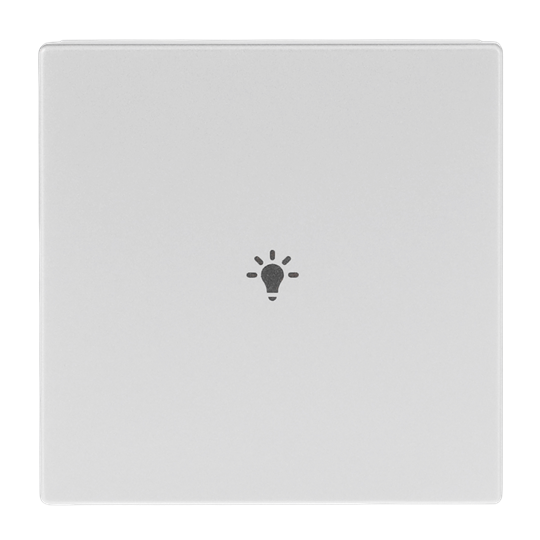

Abdeckung als Taster 1-fach mit Symbol "Licht", für Keypad 1-4fach, im Format 63 für Schalterprogramme wie Busch-axcent, solo, future,..

Abdeckung als Wippe 1-fach mit Symbol "Auf/Ab", für Keypad 1-4fach, im Format 63 für Schalterprogramme wie Busch-axcent, solo, future,..

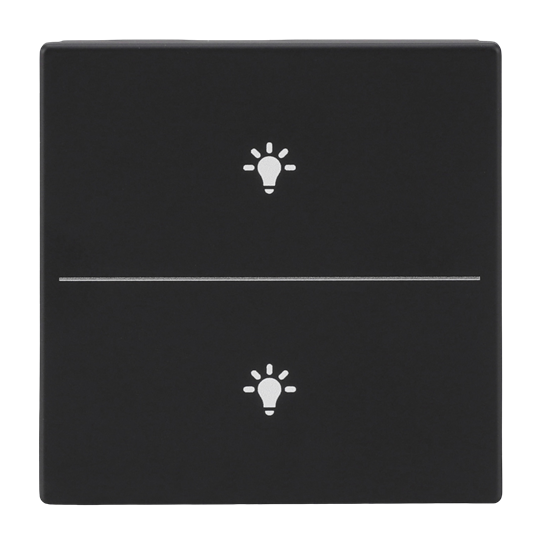

Abdeckung als Taster 2-fach mit Symbol "Beleuchtung", für Keypad 1-4fach, im Format 63 für Schalterprogramme wie Busch-axcent, solo, future,..

Abdeckung als Taster 2-fach mit Symbol "Beleuchtung", für Keypad 1-4fach, im Format 63 für Schalterprogramme wie Busch-axcent, solo, future,..

Beleuchtungseinsatz für Busch-priOn® Flächenbedienelement 1-fach (6340-xxx) und 3-fach (6342-xxx) mit Symbol >Szene

für Busch-priOn® Flächenbedienelement 1fach (6340-xxx) und 3fach (6342-xxx)

Freiprogrammierbares Multifunktions-Bedienelement, zum Einbau in den Grundträger. Beiliegendes Symbol kann durch die Symbole für Beleuchtung (6353/20-xxx), Jalousie (6353/30-xxx), RTR (6353/40-xxx) und Szene (6353/50-xxx) ausgewechselt werden. Zur Einstellung und Steuerung der RTR-Funktionen und Texte der Abschussleiste Display RTR, IR und Näherung (6351-xxx-101).

Für Busch-Installationsbus® KNX 6120/12-101, 6120/13 und Busch-Powernet® KNX 6920/12, 6920/13 und 6920/40. Bewegungsmelder mit bis zu 4 Kanälen. Inkl. 10 Logikkanälen (Lichtszenenaktor, Sequenzaktor, Logikgatter etc.). Passende Abdeckrahmen siehe Programm carat®, pur edelstahl, solo®, Busch-axcent® oder future® linear.

Für Busch-Installationsbus® KNX 6120/12-101, 6120/13 und Busch-Powernet® KNX 6920/12, 6920/13 und 6920/40. Bewegungsmelder mit bis zu 4 Kanälen. Inkl. 10 Logikkanälen (Lichtszenenaktor, Sequenzaktor, Logikgatter etc.). Passende Abdeckrahmen siehe Programm carat®, pur edelstahl, solo®, Busch-axcent® oder future® linear.

Für Busch-Installationsbus® KNX Mit Beschriftungsfeld. Transparenter Beschriftungsbogen mit Standardsymbolen in der Lieferung enthalten.Hinweis: mit beiliegendem Busankoppler!

Erfassungsbereich (bei 2,5 m, 3 m und 4 m Montagehöhe): kreisförmig. Sitzende Personen Ø: max. 5 m, max. 6,5 m und max. 9 m. Gehende Personen Ø: max. 6,5 m, max. 8 m und max. 10,5 m. Aufbauhöhe 16 mm. Mit 4-Kanälen. Zum Dimmen/Regeln der Helligkeit auf einen definierten Wert in einem dafür vorgesehenen Erfassungsbereich. HKL-Funktion zum Ansteuern von Heizungs- und/oder Kühlanlagen sowie Lüftungsanlagen im dafür vorgesehenen Erfassungsbereich. Melder-Applikation mit 2-stufiger Abschaltfunktion. Melder-Applikation mit integrierter Überwachungsfunktion. Konstantlichtregler mit bis zu 2 unabhängigen Kanälen. Konstantlichtregler mit max. 2 Ausgängen zum helligkeitsabhängigen Dimmen/Regeln von zwei Lichtbändern im Raum. Integrierter Objekt-Raumtemperaturregler. 10 freiprogrammierbare IR-Kanäle (blau und/oder weiß) Inkl. 5 Logikkanälen (Logik-Gatter, Tor, Verzögerung und Treppenhauslicht). Auswertung über internen Helligkeitssensor. Gewichtung von bis zu 2 externen Helligkeitswerten und des internen Helligkeitssensors möglich. Der Programmiertaster ist mit dem IR-Handsender 6010-25(-500) aktivierbar. Mit integriertem KNX-Busankoppler. Geeignet für abgehängte Decken mit eine Plattenstärke von 9 bis 25 mm. Einbaulochmaß: Ø 68 mm. Geeignet für die Aufputzmontage in Kombination mit einem AP-Gehäuse. Passt nicht in die British Standard und VDE Unterputzdose. Empfehlung: HaloX® 100 von Kaiser (Art.-Nr. 1281-00) mit entsprechender Abdeckung (1281-01 oder 1281-61 für Sichtbeton) oder IBTronic H120-68 von Spelsberg (Art.-Nr. 97600501). HKL = Heizung, Klima, Lüftung

Zur Montage eines Busch-Präsenzmelder Mini KNX 6131/20-xxx(-500) oder eines Busch-Präsenzmelder Mini Premium KNX 6131/21-xxx(-500).

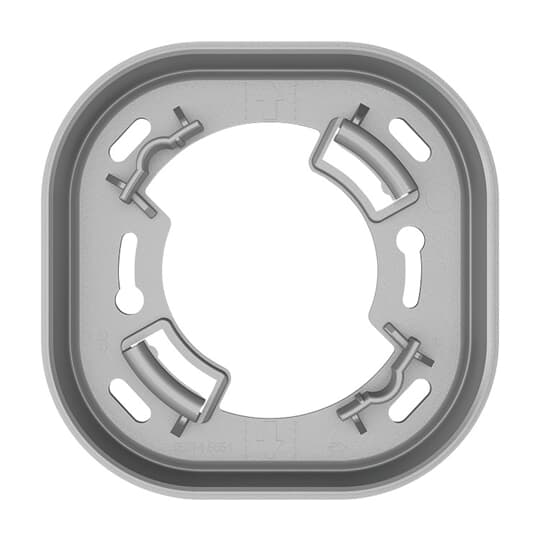

Zur Aufputz-Montage eines Busch-Präsenzmelder KNX 6131/30-xxx(-500), eines Busch-Präsenzmelder Premium KNX 6131/31-xxx(-500), eines Busch-Präsenzmelder Corridor KNX 6131/50-xxx(-500), eines Busch-Präsenzmelder Corridor Premium KNX 6131/51-xxx(-500) oder dem Busch-Wächter® Sky KNX 6131/40-24(-500).

Zur Aufputz-Montage eines Busch-Präsenzmelder KNX 6131/30-xxx(-500), eines Busch-Präsenzmelder Premium KNX 6131/31-xxx(-500), eines Busch-Präsenzmelder Corridor KNX 6131/50-xxx(-500), eines Busch-Präsenzmelder Corridor Premium KNX 6131/51-xxx(-500) oder dem Busch-Wächter® Sky KNX 6131/40-24(-500).

Für Busch-priOn® Grundträger 1-fach 6346/10-10x und Bedienelemente 6122/0x-xxx, 6124/0x-xxx, 6125/0x-xxx, 6126/0x-xxx, 6127/0x-xxx, 6128/0x-xxx, 6129/0x-xxx. Der Busanschluss erfolgt über die beiliegende Busklemme. Bei Bedarf entnehmen Sie bitte die programmierbaren Funktionen aus der aktuellen Applikationsbeschreibung die Sie von unserer Internetseite www.busch-jaeger.de herunterladen können.

Frei konfigurierbares Multifunktionsbedienelement. Mit integriertem KNX-Busankoppler. Mit Beschriftungsfeld. Unterstützung der KNX-Funktionen durch innovatives Farbkonzept (gelb=Beleuchtung, blau=Jalousie, orange=RTR, magenta=Szene und weiß=neutral/keine Funktionszuordnung) oder Standardbeleuchtung rot/grün. Tasterfunktion: Schalten / Dimmen / Jalousie /Wert senden / Lichtszenen u.a. Zur Ansteuerung von Heizungs-, Lüftungs- und FanCoil-Aktoren. Master-/Slavebetrieb. Mit Grundlastbetrieb. Die Lüfterstufe kann manuell oder in den Automatikbetrieb geschaltet werden Klasse des Temperaturreglers: 1 Beitrag zur Raumheizungsenergieeffizienz: 1,0%. Anzahl Busteilnehmer: 1 Bei Bedarf entnehmen Sie bitte die programmierbaren Funktionen aus der aktuellen Applikationsbeschreibung die Sie von unserer Internetseite www.busch-jaeger.de herunterladen können.

Abdeckung, 1fach, für Keypad, im Format 63 für Schalterprogramme wie axcent, Solo, future,..

Abdeckung, 3fach, für Keypad, im Format 63 für Schalterprogramme wie axcent, Solo, future,..

Abdeckung als Taster 1-fach mit Symbol "Szene", für Keypad 1-4fach, im Format 63 für Schalterprogramme wie Busch-axcent, solo, future,..

Abdeckung als Taster 1-fach mit Symbol "Szene", für Keypad 1-4fach, im Format 63 für Schalterprogramme wie Busch-axcent, solo, future,..
