Schütze & Schalter

Transformatorschutzschalter MS132-T mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Bei diesem Gerät wird der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung erfolgt bei Auftreten des 20-fachen Gerätenennstroms. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 1-Phaseneinspeiseblöcke bis 25 mm² und Phasenverbinder unterstützen die Verdrahtung von 1-Phasentransformatoren.

Phasenverbinder PB1-1-32 dient der Parallelverdrahtung zweier Anschlussklemmen

Die manuell betätigten Lasttrennschalter im Gehäuse der Serie OTDCP sind eine kostengünstige und zuverlässige Lösung für die unterschiedlichsten Bereiche industrieller DC-Anwendungen. Die OTDCP Serie schaltet Stromstärken von 16 A bis 32 A problemlos bei Spannungen bis zu 1000 V DC. Aufgrund unterschiedlicher Montageoptionen ermöglichen die Schalter eine hohe Flexibilität und Effizienz bei der Planung. Die Serie verfügt über eine IEC Zulassung und gewährleistet eine zuverlässige Abschaltleistung bei allen Stromstärken, ohne die Sicherheit zu beeinträchtigen. Zudem sind die Schalter so konzipiert, dass sie in besonders hohen Umgebungstemperaturen eingesetzt werden können. Darüber hinaus wurde die Verlustleistung um 50 % verringert. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Daher können die DC Lasttrennschalter im Gehäuse in den anspruchsvollsten Anwendungen eingesetzt werden.

Die manuell betätigten Lasttrennschalter der Serie OTDC sind eine kostengünstige und zuverlässige Lösung für die unterschiedlichsten Bereiche industrieller DC-Anwendungen. Die OTDC Serie schaltet Stromstärken von 100 A bis 800 A (IEC) und von 100 A bis 400 A (UL) bei Spannungen bis 1500 V DC. Aufgrund unterschiedlicher Montageoptionen ermöglichen die Schalter eine hohe Flexibilität und Effizienz bei der Planung. Die Serie verfügt über UL sowie IEC Zulassungen. Die UL Variante ist ausschließlich als seitlich betätigte Version verfügbar. Zudem sind die Schalter so konzipiert, dass sie in besonders hohen Umgebungstemperaturen eingesetzt werden können. Darüber hinaus wurde die Verlustleistung um 50 % verringert. ABB bietet Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Daher können die DC Lasttrennschalter in den anspruchsvollsten Anwendungen eingesetzt werden.

D0 Sicherungseinsätze nach DIN VDE 0636-3, IEC/EN 60269-3 passend zu D02/E18

Das Einzelaufstellung-Set DB96 ermöglicht die Montage eines thermischen Überlastrelais TF65 oder eines elektronischen Überlastrelais EF96 ohne Schütz auf einer DIN -Schiene oder einer Montageplatte.

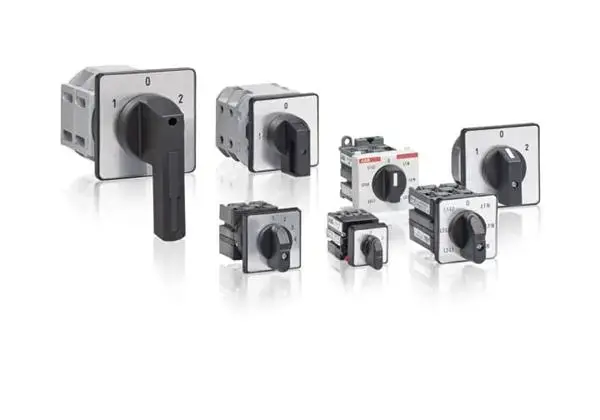

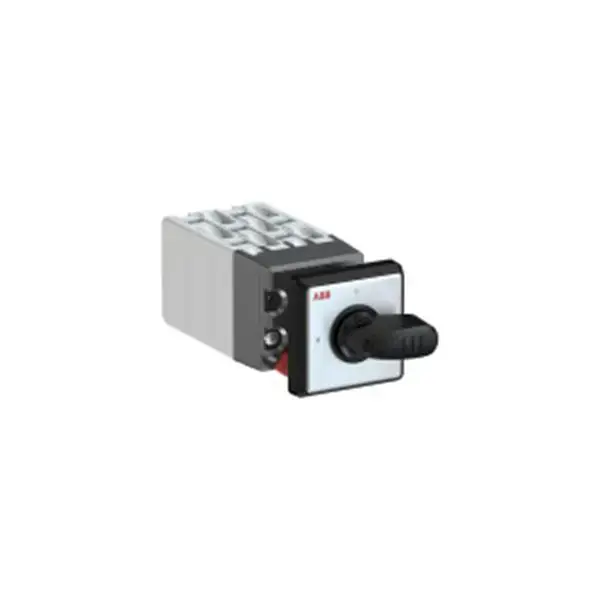

Vielseitigkeit einfach gemacht, das ist das Motto der neuen OC Nockenschalter. Die OC Nockenschalter gibt es in zwei Varianten. OC10 für das Schalten von Stromstärken bis 10 A und OC25 für das Schalten von Stromstärken bis 25 A. Sie sind komfortabel bedienbar und beanspruchen wenig Platz. ABB bietet ein umfangreiches Standardsortiment an Nockenschaltern mit einer großen Auswahl an Zubehör. Für individuelle Anforderungen bietet ABB die Möglichkeit mit minimalem Aufwand kundenspezifische Nockenschalter zusammen zu stellen. Hierzu wurde auf der Homepage „www.camweb2.com“ ein Konfigurator eingerichtet, mit dem innerhalb kürzester Zeit Nockenschalter konfiguriert werden können. Die Nockenschalterreihe OC10 und OC25 bietet höchste Sicherheit und Zuverlässigkeit dank neustem Kontaktdesign. Das Portfolio umfasst schlüssel- oder schraubbetätigte Nockenschalter sowie eine große Auswahl an Griffen mit Schutzarten von IP20 bis IP67. Daher sind sogar die anspruchsvollsten Anwendungen kein Hindernis für die OC Nockenschalterreihe von ABB.

Hilfsschalter HKF1 mit unterschiedlichen Kontaktbelegungen werden bei den Hauptgeräten frontseitig aufgesteckt

Vielseitigkeit einfach gemacht, das ist das Motto der neuen OC Nockenschalter. Die OC Nockenschalter gibt es in zwei Varianten. OC10 für das Schalten von Stromstärken bis 10 A und OC25 für das Schalten von Stromstärken bis 25 A. Sie sind komfortabel bedienbar und beanspruchen wenig Platz. ABB bietet ein umfangreiches Standardsortiment an Nockenschaltern mit einer großen Auswahl an Zubehör. Für individuelle Anforderungen bietet ABB die Möglichkeit mit minimalem Aufwand kundenspezifische Nockenschalter zusammen zu stellen. Hierzu wurde auf der Homepage „www.camweb2.com“ ein Konfigurator eingerichtet, mit dem innerhalb kürzester Zeit Nockenschalter konfiguriert werden können. Die Nockenschalterreihe OC10 und OC25 bietet höchste Sicherheit und Zuverlässigkeit dank neustem Kontaktdesign. Das Portfolio umfasst schlüssel- oder schraubbetätigte Nockenschalter sowie eine große Auswahl an Griffen mit Schutzarten von IP20 bis IP67. Daher sind sogar die anspruchsvollsten Anwendungen kein Hindernis für die OC Nockenschalterreihe von ABB.

Vielseitigkeit einfach gemacht, das ist das Motto der neuen OC Nockenschalter. Die OC Nockenschalter gibt es in zwei Varianten. OC10 für das Schalten von Stromstärken bis 10 A und OC25 für das Schalten von Stromstärken bis 25 A. Sie sind komfortabel bedienbar und beanspruchen wenig Platz. ABB bietet ein umfangreiches Standardsortiment an Nockenschaltern mit einer großen Auswahl an Zubehör. Für individuelle Anforderungen bietet ABB die Möglichkeit mit minimalem Aufwand kundenspezifische Nockenschalter zusammen zu stellen. Hierzu wurde auf der Homepage „www.camweb2.com“ ein Konfigurator eingerichtet, mit dem innerhalb kürzester Zeit Nockenschalter konfiguriert werden können. Die Nockenschalterreihe OC10 und OC25 bietet höchste Sicherheit und Zuverlässigkeit dank neustem Kontaktdesign. Das Portfolio umfasst schlüssel- oder schraubbetätigte Nockenschalter sowie eine große Auswahl an Griffen mit Schutzarten von IP20 bis IP67. Daher sind sogar die anspruchsvollsten Anwendungen kein Hindernis für die OC Nockenschalterreihe von ABB.

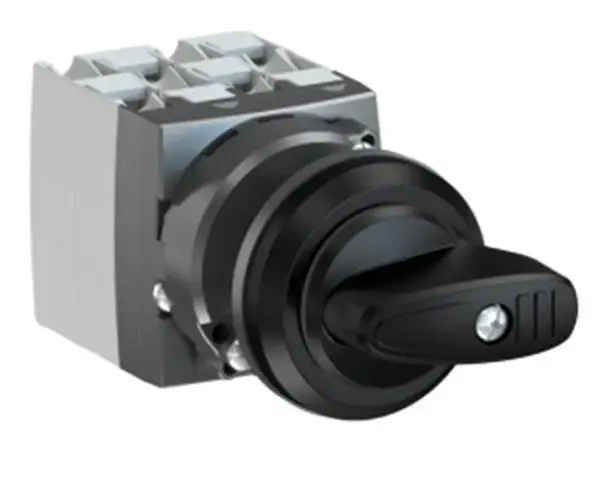

OC10GPXG Griff grau m. rundem Frontring IP66 Frontringgröße 30mm

OC10GPNB Griff schwarz m. Schnappbefestigung IP66 Frontrahmengr. 32x32mm

OC10GRNB Griff schwarz m. Schraubmontage IP66 Frontrahmengr. 32x32mm

TF42-B sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38A in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren.TF42-B werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment.TF42-B haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich. Sie erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch.

4-polige Schütze ESB40..N mit 54 mm Baubreite steuern 3-phasige Lasten bis 40 A (Ö-Kontakte bis 30 A) und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. Ein als Zubehör linksseitig anbaubarer Hilfsschalter sowie Plombierkappen und ein Distanzstück ergänzen das Sortiment.ESB40..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095, sie sind daher besonders geeignet für den Verteilereinbau.

MS132-B steht für die kompakte und leistungsstarke Baureihe in 45 mm Baubreite für den Motorschutz bis 15 kW (400 V) in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Sie bieten zuverlässigen Schutz im Falle von Überlast und Kurzschluss und haben Trennfunktion. Die Bedienung erfolgt über einen Dehgriff mit klarer Schaltstellungsanzeige I/TRIP/0, zusätzlich verfügen MS132-B über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können werkzeuglos angebaut werden, dieses Zubehör ist auch für MS165-B verwendbar. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. MS132-B haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich. Sie erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch.

MS165-B steht für die kompakte und leistungsstarke Baureihe in 55 mm Baubreite für den Motorschutz bis 30 kW (400 V) in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Sie bieten zuverlässigen Schutz im Falle von Überlast und Kurzschluss und haben Trennfunktion. Die Bedienung erfolgt über einen Dehgriff mit klarer Schaltstellungsanzeige I/TRIP/0, zusätzlich verfügen MS165-B über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können werkzeuglos angebaut werden, dieses Zubehör ist auch für MS132-B verwendbar. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Zubehör für Schaltschrankeinbau und Klemmenabdeckungen ergänzen das Sortiment. MS165-B haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich. Sie erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch.

Vielseitigkeit einfach gemacht, das ist das Motto der neuen OC Nockenschalter. Die OC Nockenschalter gibt es in zwei Varianten. OC10 für das Schalten von Stromstärken bis 10 A und OC25 für das Schalten von Stromstärken bis 25 A. Sie sind komfortabel bedienbar und beanspruchen wenig Platz. ABB bietet ein umfangreiches Standardsortiment an Nockenschaltern mit einer großen Auswahl an Zubehör. Für individuelle Anforderungen bietet ABB die Möglichkeit mit minimalem Aufwand kundenspezifische Nockenschalter zusammen zu stellen. Hierzu wurde auf der Homepage „www.camweb2.com“ ein Konfigurator eingerichtet, mit dem innerhalb kürzester Zeit Nockenschalter konfiguriert werden können. Die Nockenschalterreihe OC10 und OC25 bietet höchste Sicherheit und Zuverlässigkeit dank neustem Kontaktdesign. Das Portfolio umfasst schlüssel- oder schraubbetätigte Nockenschalter sowie eine große Auswahl an Griffen mit Schutzarten von IP20 bis IP67. Daher sind sogar die anspruchsvollsten Anwendungen kein Hindernis für die OC Nockenschalterreihe von ABB.

Vielseitigkeit einfach gemacht, das ist das Motto der neuen OC Nockenschalter. Die OC Nockenschalter gibt es in zwei Varianten. OC10 für das Schalten von Stromstärken bis 10 A und OC25 für das Schalten von Stromstärken bis 25 A. Sie sind komfortabel bedienbar und beanspruchen wenig Platz. ABB bietet ein umfangreiches Standardsortiment an Nockenschaltern mit einer großen Auswahl an Zubehör. Für individuelle Anforderungen bietet ABB die Möglichkeit mit minimalem Aufwand kundenspezifische Nockenschalter zusammen zu stellen. Hierzu wurde auf der Homepage „www.camweb2.com“ ein Konfigurator eingerichtet, mit dem innerhalb kürzester Zeit Nockenschalter konfiguriert werden können. Die Nockenschalterreihe OC10 und OC25 bietet höchste Sicherheit und Zuverlässigkeit dank neustem Kontaktdesign. Das Portfolio umfasst schlüssel- oder schraubbetätigte Nockenschalter sowie eine große Auswahl an Griffen mit Schutzarten von IP20 bis IP67. Daher sind sogar die anspruchsvollsten Anwendungen kein Hindernis für die OC Nockenschalterreihe von ABB.

Die Fernauslösespule DRS-F-TF-02 dient zum Fernauslösen der thermischen Überlastrelais TF42, TF65 und TF96.Die Spule ist nicht für kontinuierlichen Betrieb zugelassen. Impulsdauer 0,2 ... 0,35 s

Die Fernauslösespule DRS-F-TF-03 dient zum Fernauslösen der thermischen Überlastrelais TF42, TF65 und TF96.Die Spule ist nicht für kontinuierlichen Betrieb zugelassen. Impulsdauer 0,2 ... 0,35 s

Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.

Die Fernauslösespule DRS-F-EF-02 dient zum Fernauslösen der elektrischen Überlastrelais EF19 bis EF1250.Die Spule ist nicht für kontinuierlichen Betrieb zugelassen. Impulsdauer 0,2 ... 0,35 s

Vielseitigkeit einfach gemacht, das ist das Motto der neuen OC Nockenschalter. Die OC Nockenschalter gibt es in zwei Varianten. OC10 für das Schalten von Stromstärken bis 10 A und OC25 für das Schalten von Stromstärken bis 25 A. Sie sind komfortabel bedienbar und beanspruchen wenig Platz. ABB bietet ein umfangreiches Standardsortiment an Nockenschaltern mit einer großen Auswahl an Zubehör. Für individuelle Anforderungen bietet ABB die Möglichkeit mit minimalem Aufwand kundenspezifische Nockenschalter zusammen zu stellen. Hierzu wurde auf der Homepage „www.camweb2.com“ ein Konfigurator eingerichtet, mit dem innerhalb kürzester Zeit Nockenschalter konfiguriert werden können. Die Nockenschalterreihe OC10 und OC25 bietet höchste Sicherheit und Zuverlässigkeit dank neustem Kontaktdesign. Das Portfolio umfasst schlüssel- oder schraubbetätigte Nockenschalter sowie eine große Auswahl an Griffen mit Schutzarten von IP20 bis IP67. Daher sind sogar die anspruchsvollsten Anwendungen kein Hindernis für die OC Nockenschalterreihe von ABB.

Vielseitigkeit einfach gemacht, das ist das Motto der neuen OC Nockenschalter. Die OC Nockenschalter gibt es in zwei Varianten. OC10 für das Schalten von Stromstärken bis 10 A und OC25 für das Schalten von Stromstärken bis 25 A. Sie sind komfortabel bedienbar und beanspruchen wenig Platz. ABB bietet ein umfangreiches Standardsortiment an Nockenschaltern mit einer großen Auswahl an Zubehör. Für individuelle Anforderungen bietet ABB die Möglichkeit mit minimalem Aufwand kundenspezifische Nockenschalter zusammen zu stellen. Hierzu wurde auf der Homepage „www.camweb2.com“ ein Konfigurator eingerichtet, mit dem innerhalb kürzester Zeit Nockenschalter konfiguriert werden können. Die Nockenschalterreihe OC10 und OC25 bietet höchste Sicherheit und Zuverlässigkeit dank neustem Kontaktdesign. Das Portfolio umfasst schlüssel- oder schraubbetätigte Nockenschalter sowie eine große Auswahl an Griffen mit Schutzarten von IP20 bis IP67. Daher sind sogar die anspruchsvollsten Anwendungen kein Hindernis für die OC Nockenschalterreihe von ABB.
