KNX Systeme

Der Router bildet die Schnittstelle zwischen KNX Installationen und IP Netzwerken und arbeitet nach der KNXnet/IP Spezifikation (Tunneling und Routing). Der IPR/S kann als schneller Linien- oder Bereichskoppler eingesetzt werden (Routing). Die komplette Filtertabelle für alle Hauptgruppen (0-31) kann geladen werden. Mit der ETS können KNX Geräte über LAN programmiert werden. Dafür und für weitere Clients stehen 5 Tunneling Server zur Verfügung. Die IP Adresse des IPR/S kann fest eingestellt oder von einem DHCP Server empfangen werden. Die Spannungsversorgung erfolgt über 12..30 V DC oder alternativ über Power-over-Ethernet (PoE) nach IEEE 802.3af Class 1. Alternativ zur KNX Standardkommunikation (Multicast) können bis zu 10 IPR/S 3.1.1 über Unicast kommunizieren.

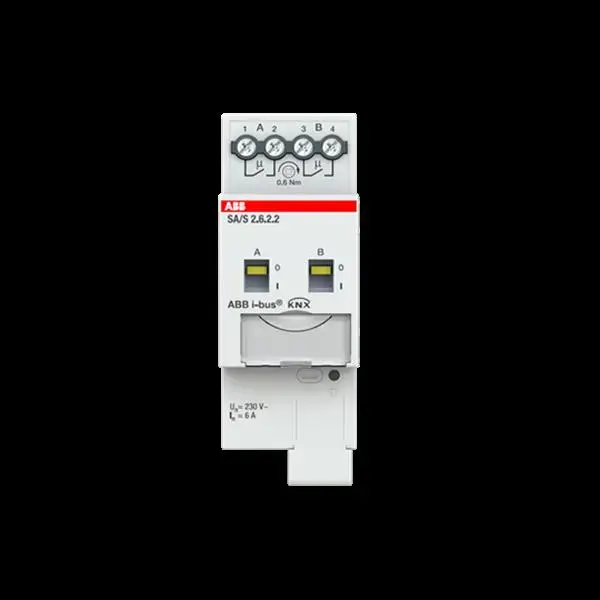

Schaltet mit 2 unabhängige potenzialfreien Kontakten elektrische Verbraucher über ABB i-bus®. Für jeden Ausgang ist die Handbedienung des Kontakts möglich. Der Schaltzustand des Kontakts wird angezeigt. Die 6A-Reihe ist geeignet zum Schalten von ohmschen, induktiven und kapazitiven Lasten.

Das Diagnose- und Schutzmodul DSM/S ermöglicht eine schnelle Diagnose des Buszustandes und zeigt Telegrammverkehr über eine LED an. Über einen Wechselkontakt kann ein Busausfall (U

Der Raum-Master erschließt neue Möglichkeiten für Objekte, bei denen Zimmer mit Wohnbereich und Bad gesteuert und effizient genutzt werden sollen.Für diese Räume, die typischerweise in Hotels, Krankenhäusern, betreutem Wohnen und Studentenwohnheimen zu finden sind, wurde der Raum-Master entwickelt. Er deckt alle Anforderungen an die Elektroinstallation dieser Anwendung ab und bietet in kompakter Form folgende Funktionen:. Beleuchtung schalten. Heizung/Kühlung steuern. Beschatten (über Jalousien oder Vorhänge). Schalten von Steckdosen und VerbrauchernDurch die Kommunikation der Geräte über den KNX-Bus können auch zentrale Steuerfunktionen und Notrufe aus den Räumen zu einer Zentrale realisiert werden

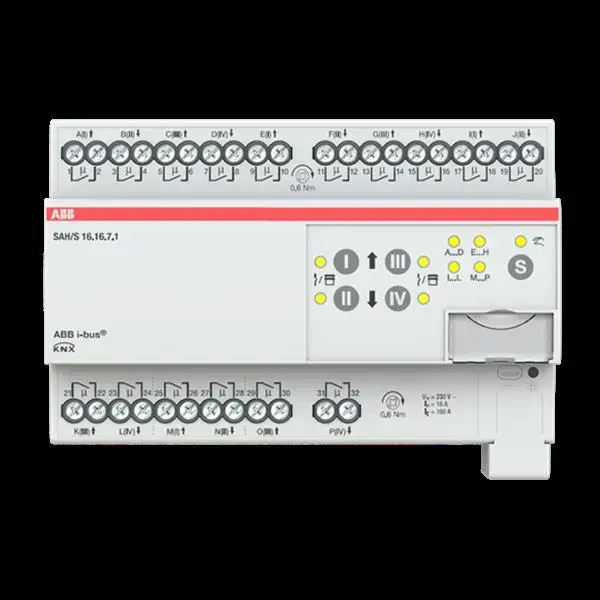

Der 16A Combi-Aktor besitzt 16 unabhängige Schaltrelais mit denen individuell elektrische Verbraucher oder paarweise 230V AC Jalousien über ABB i-bus® geschaltet werden können. Eine manuelle Bedienung der Ausgänge ist möglich. Der Schalt- oder Fahrzustand des Ausgangs wird angezeigt. Manuelle Bedienung des Gerätes kann gesperrt werden. Es handelt sich um ein KNX-Gerät und benötigt keine zusätzliche Spannungsversorgung.

Zur Ansteuerung eines Lüfter oder Ventilator mit bis zu 3 Stufen durch Relais in Stufen- oder Wechselschaltung. Zusätzlich hat das Gerät einen potentialfreien Schaltausgang zur Ansteuerung von Zubehör wie Klappen oder Ventile. Die Lüfterstufe kann direkt gewählt, erhöht und verringert, sowie über die Stellgrößen einer externen Regelung gesteuert werden. Zusätzlich besteht die Möglichkeit die Lüfterstufe über eine Zwangsführung zu übersteuern. Weiterhin ist eine Fehlerüberwachung und ein Lüfternachlauf mit der ETS Applikation parametrierbar.

Die KNX-Spannungsversorgung 320 mA erzeugt und überwacht die KNX-Systemspannung (SELV). Mit der integrierten Drossel wird die Buslinie von der Spannungsversorgung entkoppelt. Der Spannungsausgang ist kurzschlussfest und überlastsicher. Die zweifarbige LED zeigt den Status des Gerätes an. Die Spannungsversorgung verfügt über einen Weitbereichseingang für die Versorgungsspannung im Bereich 85.265 V AC, 50/60 Hz.

Energiemanagement-Lösung zum Erfassen und Analysieren von Verbrauchsdaten von bis zu 16 Elektrizitäts-, Gas-, Wasser- oder Wärmezähler über M-Bus. Web-basiertes Nutzerinterface mit grafischen Analysefunktionen z.B.: historische Daten, Dashboard u.v.m.

Energiemanagement-Lösung zum Erfassen und Analysieren von Verbrauchsdaten von bis zu 64 Elektrizitäts-, Gas-, Wasser- oder Wärmezähler über M-Bus. Web-basiertes Nutzerinterface mit grafischen Analysefunktionen z.B.: historische Daten, Dashboard u.v.m.

Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit einem analogen Ausgang zur Ansteuerung des 3-Wege Mischerventils (0.10 V) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern.Der HCC/S 2.1.2.1 verfügt über eine einfach zu nutzende Vorortbedienung. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.

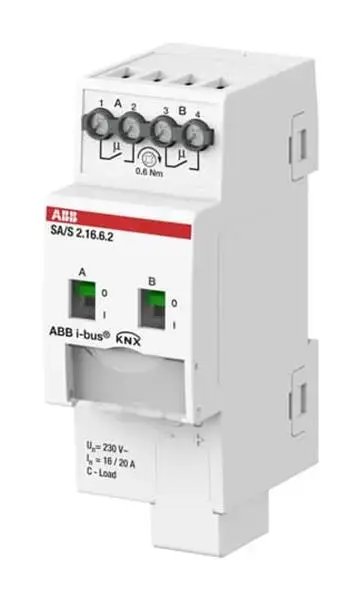

Schaltet mit potenzialfreien Kontakten 2 unabhängige elektrische Verbraucher über ABB i-bus® KNX. Der Schaltaktor verfügt über eine integrierte Energiefunktion und besitzt pro Ausgang eine Strommessung. Dies beinhaltet eine einfach zu nutzende Berechnung von Leistung- und Energieverbrauch pro Ausgang oder Gruppe von Ausgängen. Mit einem integrierten Laststeuer-Objekt wird eine einfache Integration in ein Lastmanagementsystem ermöglicht. Jeder Ausgang kann per Hand bedient werden und besitzt eine Schaltstellungsanzeige. Das 16/20A, 16A-AC3 (C-Last) Gerät ist besonders geeignet zum Schalten von Lasten mit hohen Einschaltstromspitzen z. B. LED Leuchtmittel oder Leuchtstofflampenlasten.

Single-Master DALI Controller nach DALI-2 (EN 62386) zertifiziert. Das Gerät dient der Ansteuerung von DALI oder DALI-2 Teilnehmer über ABB i-bus®. Zwei DALI-Ausgänge für max. 2x64 DALI-Teilnehmer. Die DALI-Spannungsversorgung ist integriert. Die Steuerung und Statusrückmeldung erfolgt über ABB i-bus® KNX pro DALI-Teilnehmer (2x64), mit Leuchtengruppen (2x16), gemeinsam im Broadcast oder per Szenen (2x16). Es werden DALI-Geräte vom Typ DT1 (Selbstversorger Notstromkonverter nach EN 62386-202) und Typ DT8 (Farbtemperatur Tc & RGB(W) nach EN 62386-209) unterstützt. Andere DALI-Teilnehmer, z.B. DT6 sind über Standard DALI Befehle nach ENb62386-102 ansteuerbar. Slave-, Treppenhaus-, Zwangs-, Sperr- und Szenenfunktion sind integriert. Farbfunktionen setzen/dimmen, HSV(W), Dim2Warm, HCL sind möglich. Eine Standby-Abschaltung in Kombination mit einem KNX-Schaltaktor (z. B. SA/S), 4 Sequenzer pro DALI-Ausgang und die Möglichkeit der Einbindung des DALI-Gateways in ein Laststeuerungssystem ist möglichZur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.

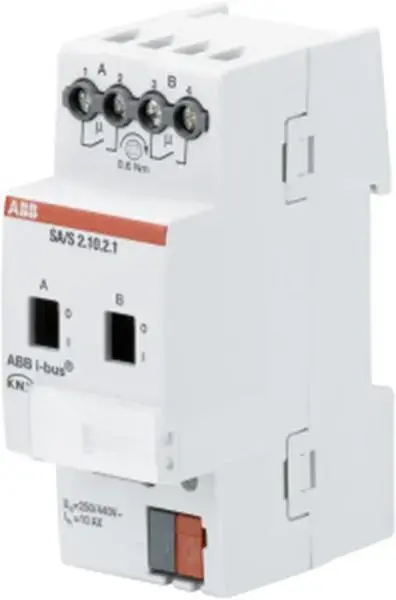

Schaltet mit potenzialfreien Kontakten 2 unabhängige elektrische Verbraucher über ABB i-bus®. Für jeden Ausgang ist die Handbedienung des Kontakts möglich. Der Schaltzustand des Kontakts wird angezeigt. Die 10AX-Reihe ist besonders geeignet zum Schalten von ohmschen, induktiven und kapazitiven Lasten, wie auch Leuchtstofflampenlasten (AX) nach DIN EN 60669.

Wand- und Mastmontageadapter für Wettersensor Basic WES/A4.1.1

Zur Erfassung von bis zu 100 Störmeldungen, die im Baustein verarbeitet und an eine Anzeige weitergeleitet werden können. Eine optische und eine akustische Meldung können als Sammelmeldung verwendet werden. Meldungen können quittiert und Datenverluste gemeldet werden. Das Gerät unterstützt folgende in DIN 19 235 festgelegte Meldungsarten: Meldung mit Dauerlicht, Neuwertmeldung mit Einfachblinklicht, Erstwertmeldung mit Einfachquittierung, Motormeldung. Aktuelle Werte können zentral abgefragt werden.

Funkempfängerplatine im AP-Gehäuse für L240/BS zur Funkanbindung von BELT/9 oder ZEL/9. Eine Funksendeplatine FS/ZEL oder FS/BELT muss separat bestellt werden.

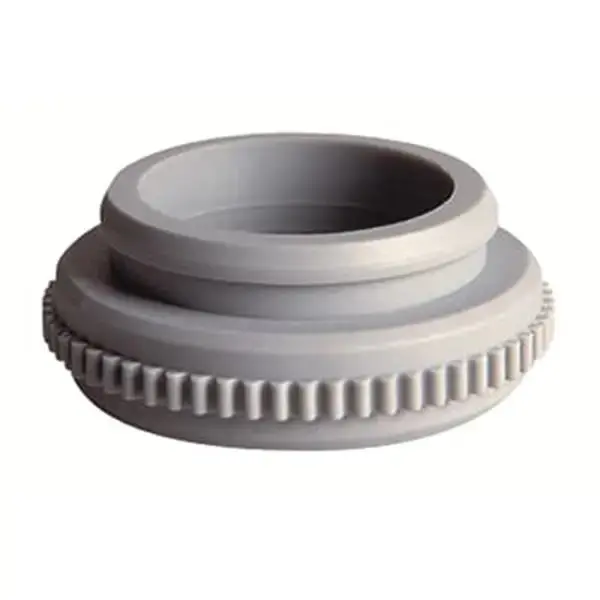

Der Ventiladapter dient zur Anpassung der thermoelektrischen Stellantriebe TSA/K 230.1 und TSA/K 24.1 auf Ventilköpfe und im Heizkreisverteiler. Passend für Ventile der Hersteller Dumser, Chronatherm, Vesl und KaMo.

Steuert digital 4 unabhängige Gruppen mit jeweils bis zu 4 SMI-Rollladen- bzw. Jalousieantrieben über ABB i-bus®. Funktionen: Auf/Ab, Lamellenverstellung/Stopp, Fahren in Position, Sonnenschutz- und Heizen/Kühlen-Automatik, Statusmeldungen zu Antrieb und Behang. Manuelle Bedienung direkt am Gerät auch ohne EIB/KNX-Spannung möglich.

Single-Master DALI Controller nach DALI-2 (EN 62386) zertifiziert. Das Gerät dient der Ansteuerung von DALI oder DALI-2 Teilnehmer über ABB i-bus®. Ein DALI-Ausgang für max. 64 DALI-Teilnehmer. Die DALI-Spannungsversorgung ist integriert.Die Steuerung und Statusrückmeldung erfolgt über ABB i-bus® KNX pro DALI-Teilnehmer (64), mit Leuchtengruppen (16), gemeinsam im Broadcast oder per Szenen (16). Es werden DALI-Geräte vom Typ DT1 (Selbstversorger Notstromkonverter nach EN 62386-202) und Typ DT8 (Farbtemperatur Tc & RGB(W) nach EN 62386-209) unterstützt. Andere DALI-Teilnehmer, z.B. DT6 sind über Standard DALI Befehle nach ENb62386-102 ansteuerbar. Slave-, Treppenhaus-, Zwangs-, Sperr- und Szenenfunktion sind integriert. Farbfunktionen setzen/dimmen, HSV(W), Dim2Warm, HCL sind möglich. Eine Standby-Abschaltung in Kombination mit einem KNX-Schaltaktor (z. B. SA/S), 4 Sequenzer pro DALI-Ausgang und die Möglichkeit der Einbindung des DALI-Gateways in ein Laststeuerungssystem ist möglichZur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.

zur temporären Versorgung von KNX-Geräten während der Inbetriebnahme. Durch Eurostecker und Steckklemme schneller Anschluss und Versorgung von Geräten mit Handbedienung(z.B. FCA/S).

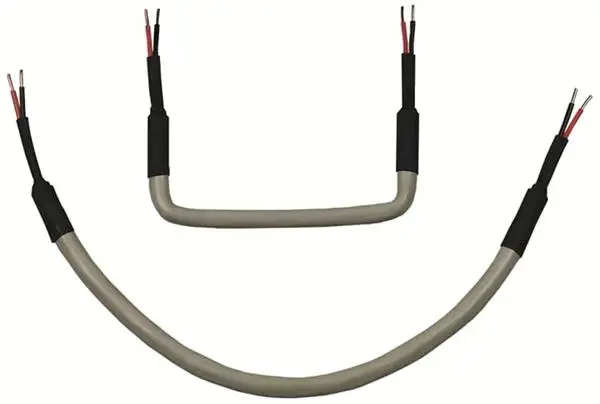

Für den Busanschluss der Geräte mit Busanschlussklemme auf der Frontseite. Vorgefertigte Brücken zur Verbindung der Geräte waagrecht oder senkrecht.

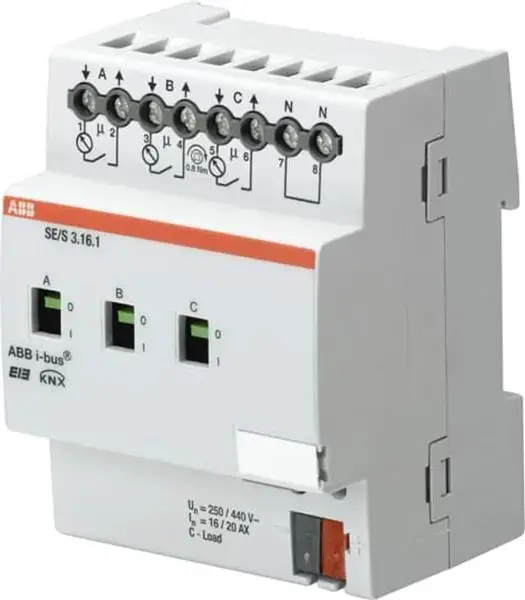

zur Erfassung des Energieverbrauchs und verschiedener elektrischer Größen im Endstromkreis. Verschiedene elektrische Größen können durch Schwellwerte überwacht und Lastspitzendurch eine einfache Laststeuerung begrenzt werden. Die erfassten Werte werden über ABB i-bus KNX zur Verfügung gestellt. Die über potentialfreie unabhängige Kontakte angeschlossenen elektrischen Verbraucher (Wechsel- oder Drehstrom) können über ABB i-bus KNX oder manuell über Schaltknebel geschaltet werden. Der Energieaktor ist besonders geeignet zum Schalten von ohmschen, induktiven und kapazitiven Lasten. Die Schaltleistung entspricht den Schaltaktoren C-Last SA/S X.16.6.1.

Zur Steuerung von Jalousie- oder Markisenmotoren. Der Bus kann über eine beiliegende Klemmleiste angeschlossen werden.Der Aktor kann im Jalousiebetrieb mit seinen Relaiskontaktenelektrisch betriebene Jalousien, Rollläden, Markisen, Dachfenster, Lüftungsklappenoder ähnliche Behänge, die für Netzspannung geeignet sind, ansteuern. Alternativ schaltet der Aktor im Schaltbetrieb elektrische Verbraucher, beispielsweise Beleuchtungsanlagen oder Türöffner.Das Gerät ist updatefähig. - Die Versorgung der Geräteelektronik erfolgt ausschließlich aus der Busspannung.

Der IP-Switch in Industriequalität ist ein unmanaged Fast-Ethernet (100 Mbit/s) Switch mit 8 Ports und Plug-and-Play Funktion. Die Geräte sind für den Einbau in Elektroverteilern und Kleingehäusen zur Schnellbefestigung auf einer Tragschiene von 35 mm konzipiert (nach DIN EN 60715).

Adapterplatte nach DIN VDE 0603-3-2 für den 1- oder 3-phasigen Anschluss zur Aufnahme eines elektronischen Haushaltszählers (eHZ). Sie ist vorgesehen zur Montage auf einen Zählerplatz mit Zählerkreuz. Die Adapterplatte verfügt über einen Klemmen-Anschlussblock und ist geeignet zur Aufnahme von Klemmendeckeln nach DIN 43857-4 und DIN 43857-5.
